Характеристики продукта
Технические параметры
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Миниатюрный автоматический выключатель iDPNK2 |
| Исполнение | 1P+N |
| Характеристика отключения | C |
| Основные функции | Защита от короткого замыкания, защита от перегрузки, функция изоляции |
| Функция нейтрального полюса | Нейтральный проводник отключается, но не обеспечивает защиту |
| Индикация аварии | Красный индикатор на передней панели отображает состояние аварийного отключения |
Соответствие стандартам
| Стандарт |
|---|
| GB/T10963.1 |
| IEC/EN60898-1 |
Электрические параметры
| Параметр | Значение |
|---|---|
| Частота переменного тока | 50/60 Гц |
| Количество полюсов | Ph/N (1P+N) |
| Номинальный ток In | 10~63 А |
| Номинальное рабочее напряжение Ue | 230 В AC |
| Номинальная отключающая способность Icn | 6000 А |
| Рабочая отключающая способность Ics | 100% |
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение изоляции Ui | 500 В AC |
| Степень загрязнения | 3 |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4 кВ |
| Базовая температура теплового расцепителя | 30°C |
| Магнитное срабатывание C-кривой | (5~10) In |
| Категория применения | A |
| Класс ограничения тока | 3 |
| Отключающая способность одного полюса Icn1 | Icn1 = Icn (6000А) |
Параметры подключения
| Номинальный ток | Размер винта | Номинальный момент затяжки | Максимальный момент затяжки | Стандартный момент затяжки | Жесткий провод | Гибкий провод / наконечник |
|---|---|---|---|---|---|---|
| 10~32 А | M5 | 2.5 Н·м | 5.1 Н·м | 2 Н·м | 1~25 мм² | 1~16 мм² |
| 40~63 А | M6.5 | 3.5 Н·м | 5.6 Н·м | 3.5 Н·м | 1~35 мм² | 1~25 мм² |
Параметры установки
| Параметр | Значение |
|---|---|
| Способ монтажа | Установка на DIN-рейку 35 мм |
| Направление установки | Гибкий монтаж 0°~360° |
| Степень защиты корпуса | IP20 |
| Степень защиты в распределительном шкафу | IP40 |
| Класс изоляции | II |
| Категория перенапряжения | IV |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40°C~+70°C |
| Температура хранения | -40°C~+85°C |
| Стойкость к влажному теплу | Категория 2 (55°C, относительная влажность 95%) |
Срок службы
| Параметр | Значение |
|---|---|
| Электрическая износостойкость | 10 000 операций |
| Механическая износостойкость | 20 000 операций |
Вес
| Тип | Вес |
|---|---|
| iDPNK2 1P+N 10~25A | 210 г |
| iDPNK2 1P+N 32~63A | 250 г |

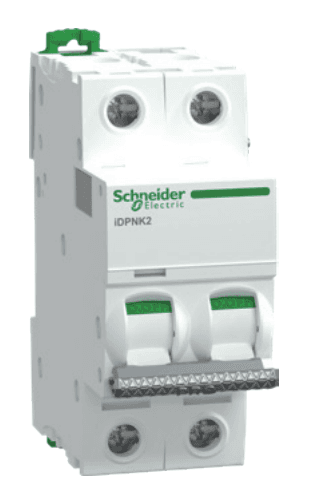

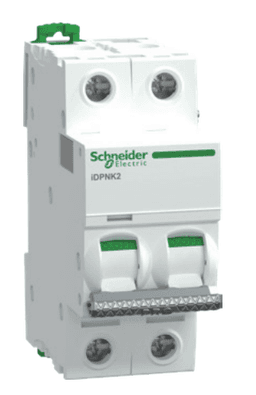

Обзор продукта
Автоматические выключатели Acti9 Pro iDPNK2 представляют собой модульные устройства защиты, предназначенные для защиты и управления конечными низковольтными электрическими цепями. Изделие выполнено в конфигурации 1P+N, что позволяет одновременно отключать фазный и нейтральный проводники, при этом нейтральный проводник не выполняет функцию защиты. Устройство обеспечивает защиту от короткого замыкания, защиту от перегрузки и функцию изоляции, а также оснащено красным индикатором на передней панели для отображения состояния аварийного отключения выключателя. Acti9 Pro iDPNK2 подходит для систем конечного распределения и применяется в жилых зданиях, коммерческих объектах и стандартных промышленных низковольтных системах распределения. Номинальный ток устройства составляет 10~63А, номинальное рабочее напряжение — 230В AC, номинальная отключающая способность Icn составляет 6000А, а рабочая отключающая способность Ics — 100%. Выключатель устанавливается на стандартную DIN-рейку 35 мм и поддерживает гибкое направление монтажа от 0° до 360°. Степень защиты корпуса составляет IP20, а при установке внутри распределительного шкафа достигается степень защиты IP40.
