Характеристики продукта
Сертификация и стандарты
| Параметр | Описание |
|---|---|
| Национальный стандарт | GB/T10963.1 |
| Международный стандарт | IEC/EN 60898-1 |
| Сертификационные знаки | CCC, CE |
| Экологическая маркировка | Green Premium |
Параметры отключающей способности
| Количество полюсов | Рабочее напряжение Ue | Номинальный ток In | Отключающая способность Icn | Рабочая отключающая способность Ics |
|---|---|---|---|---|
| Ph/N, 1P+N | 230V | 6–40A | 4500A | 100% |
Параметры подключения
| Размер винта | Номинальный момент затяжки | Предельный момент затяжки | Медный жесткий провод | Медный гибкий провод или наконечник |
|---|---|---|---|---|
| M4.2 | 2 N·m | 3.5 N·m | 1–16 mm² | 1–16 mm² |
Основные технические параметры
| Параметр | Характеристика |
|---|---|
| Напряжение изоляции Ui | 400 V AC |
| Степень загрязнения | 2 |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4 kV |
| Температура настройки | 30°C |
| Диапазон срабатывания кривой C | 5–10 In |
| Диапазон срабатывания кривой D | 10–14 In |
| Категория применения | A |
| Класс токоограничения | 3 |
Прочие параметры
| Параметр | Характеристика |
|---|---|
| Монтажная рейка | стандартная DIN-рейка 35mm |
| Направление установки | 0°–360° |
| Длина зачистки провода | 14 mm |
| Тип инструмента | PZ2 |
| Справочный размер | 5.5 mm |
| Степень защиты корпуса выключателя | IP20 |
| Степень защиты при установке в распределительный щит | IP40 |
| Класс изоляции | II |
| Электрический ресурс | >20A: 10,000 циклов; ≤20A: 20,000 циклов |
| Механический ресурс | 20,000 циклов |
| Категория перенапряжения IEC/EN 60364 | II |
| Рабочая температура окружающей среды | -25°C до +60°C |
| Температура хранения | -40°C до +80°C |
| Устойчивость к влажному теплу IEC/EN 60068-1 | Класс 2, относительная влажность 95% при 55°C |
Вес
| Тип | Вес |
|---|---|
| iDPNa 1P+N | 122 g |
Обзор продукта

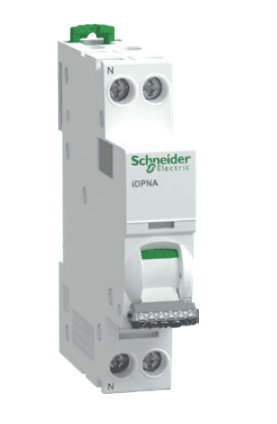

Автоматический выключатель Schneider Electric Acti9 Pro iDPNa предназначен для конечных распределительных цепей и обеспечивает защиту от перегрузки, короткого замыкания, а также управление цепью. Устройство одновременно отключает фазный и нейтральный проводники, при этом нейтральный проводник не выполняет защитную функцию. Изделие подходит для низковольтных распределительных систем в жилых зданиях, коммерческих объектах и конечных распределительных щитах. Изделие соответствует стандартам GB/T10963.1 и IEC/EN 60898-1. Оно обеспечивает функцию изоляции, четкую индикацию аварийного отключения, а также имеет красное окно на передней панели для отображения состояния аварийного срабатывания. Устройство имеет конфигурацию 1P+N, номинальный ток 6–40A, рабочее напряжение 230V, отключающую способность 4500A и рабочую отключающую способность Ics 100%. Изделие устанавливается на стандартную DIN-рейку 35mm и поддерживает монтаж в любом положении от 0° до 360°. Степень защиты корпуса выключателя — IP20, при установке в распределительный щит степень защиты может достигать IP40. Устройство обладает стабильным электрическим и механическим ресурсом. - Защита от перегрузки - Защита от короткого замыкания - Функция изоляции - Управление цепью - Одновременное отключение фазного и нейтрального проводников - Четкая индикация аварийного отключения - Красное окно на передней панели для индикации аварийного срабатывания - Монтаж на стандартную DIN-рейку 35mm - Гибкое направление установки 0°–360°
