Характеристики продукта
Сертификация и стандарты
| Параметр | Описание |
|---|---|
| Национальный стандарт | GB10963.1 |
| Международный стандарт | IEC 60898-1 |
| Сертификационные знаки | CCC, CE, CB |
Параметры отключающей способности
| Тип системы | Рабочее напряжение Ue | Номинальный ток In | Отключающая способность Icn | Рабочая отключающая способность Ics |
|---|---|---|---|---|
| Ph/Ph, 2/3/4P | 400V | 1–63A | 6000A | 100% |
| Ph/N, 1P | 230V | 1–63A | 6000A | 100% |
Параметры подключения
| Номинальный ток | Размер винта | Номинальный момент затяжки | Предельный момент затяжки | Номинальный момент по национальному стандарту | Медный жесткий провод | Медный гибкий провод или наконечник |
|---|---|---|---|---|---|---|
| 1–32A | M5 | 2.5 N·m | 5.1 N·m | 2 N·m | 1–25 mm² | 1–16 mm² |
| 40–63A | M6.5 | 3.5 N·m | 5.6 N·m | 3.5 N·m | 1–35 mm² | 1–25 mm² |
Основные технические параметры
| Параметр | Характеристика |
|---|---|
| Напряжение изоляции Ui | 500 V AC |
| Степень загрязнения | 3 |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4 kV |
| Температура настройки | 30°C |
| Диапазон срабатывания кривой B | 3–5 In |
| Диапазон срабатывания кривой C | 5–10 In |
| Диапазон срабатывания кривой D | 10–14 In |
| Категория применения | A |
| Класс токоограничения | 3 |
| Отключающая способность одного полюса Icn1 | Icn1 = Icn 6000A |
Прочие параметры
| Параметр | Характеристика |
|---|---|
| Монтажная рейка | стандартная DIN-рейка 35mm |
| Направление установки | 0°–360° |
| Длина зачистки провода | 14 mm |
| Тип инструмента | PZ2 |
| Справочный размер | 6.5 mm |
| Степень защиты корпуса выключателя | IP20 |
| Степень защиты при установке в распределительный щит | IP40 |
| Класс изоляции | II |
| Электрический ресурс | 10,000 циклов |
| Механический ресурс | 20,000 циклов |
| Категория перенапряжения IEC 60364 | IV |
| Рабочая температура окружающей среды | -40°C до +70°C |
| Температура хранения | -40°C до +85°C |
| Устойчивость к влажному теплу IEC 60068-1 | Класс 2, относительная влажность 95% при 55°C |
| Замок, 1P/2P | 1 |
| Замок, 3P/4P | 2 |
Характеристики веса
| Количество полюсов | Средний вес |
|---|---|
| 1P | 115 г |
| 2P | 229 г |
| 3P | 342 г |
| 4P | 457 г |
Обзор продукта

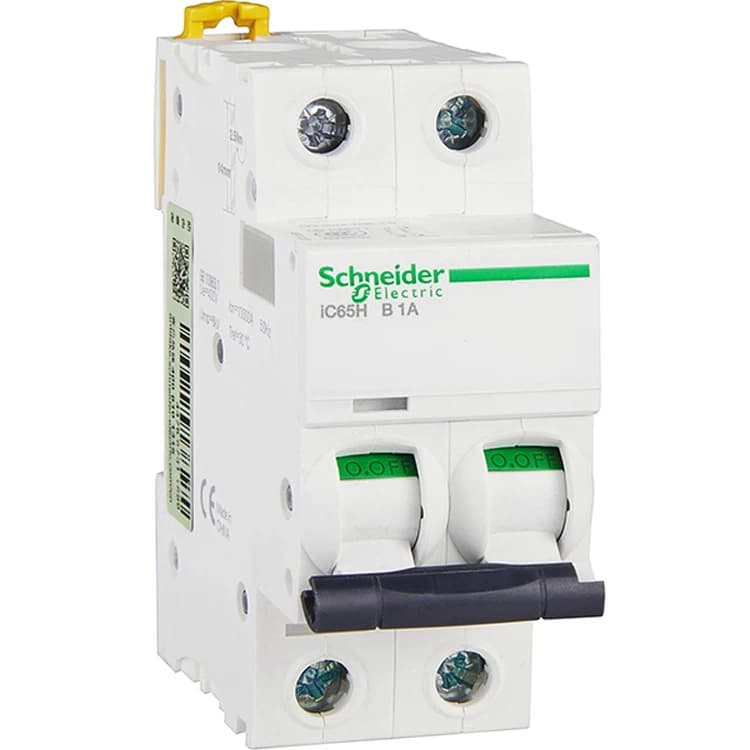

Автоматический выключатель Schneider Electric Acti9 Pro iC65N-S предназначен для низковольтных распределительных систем переменного тока 50/60Hz. Он используется для защиты конечных распределительных цепей от короткого замыкания и перегрузки, а также для изоляции цепи. Изделие соответствует стандартам GB10963.1 и IEC 60898-1 и подходит для жилых, коммерческих, промышленных распределительных систем, а также для конечных цепей в распределительных щитах. Серия поддерживает кривые срабатывания B, C и D, что позволяет выбирать устройство в зависимости от характеристик нагрузки. Диапазон номинального тока составляет 1–63A, рабочее напряжение — 230V / 400V, отключающая способность — 6000A, рабочая отключающая способность Ics — 100%. Изделие устанавливается на стандартную DIN-рейку 35mm и поддерживает монтаж в любом положении от 0° до 360°. Степень защиты корпуса выключателя — IP20, при установке в распределительный щит степень защиты может достигать IP40. Устройство обладает хорошим электрическим и механическим ресурсом. - Защита от короткого замыкания - Защита от перегрузки - Функция изоляции - Кривые срабатывания B, C и D - Монтаж на стандартную DIN-рейку 35mm - Гибкое направление установки 0°–360° - Степень защиты корпуса выключателя IP20 - Степень защиты IP40 при установке в распределительный щит
Нужна помощь?
Отправьте нам артикул, название бренда или список закупок. KOOMEN поможет проверить цену, наличие и подходящие аналоги.
Похожие продукты

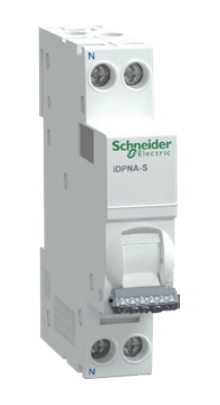

Schneider Electric Acti9 Pro iDPNa-S

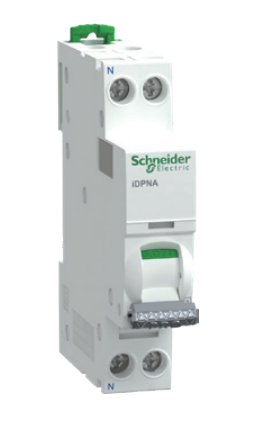

Schneider Electric Acti9 Pro iDPNa

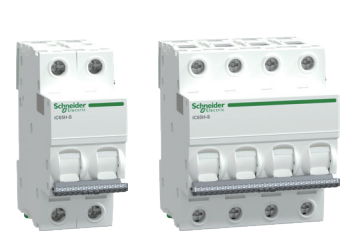

Schneider Electric Acti9 Pro iC65H-S, кривая B/C/D

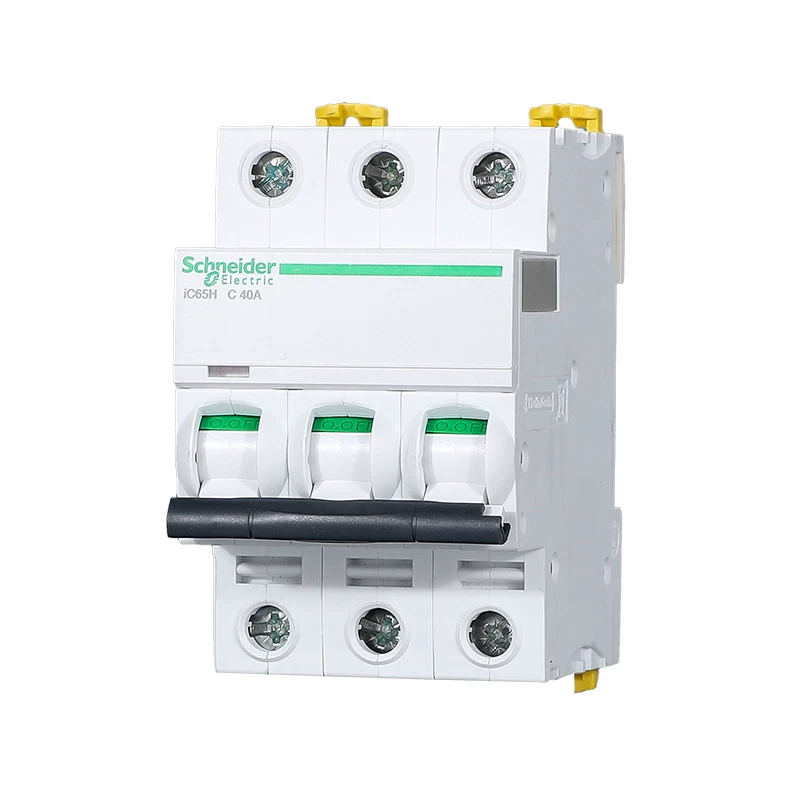

Schneider Electric Acti9 Pro iC65H, кривая B/C/D
