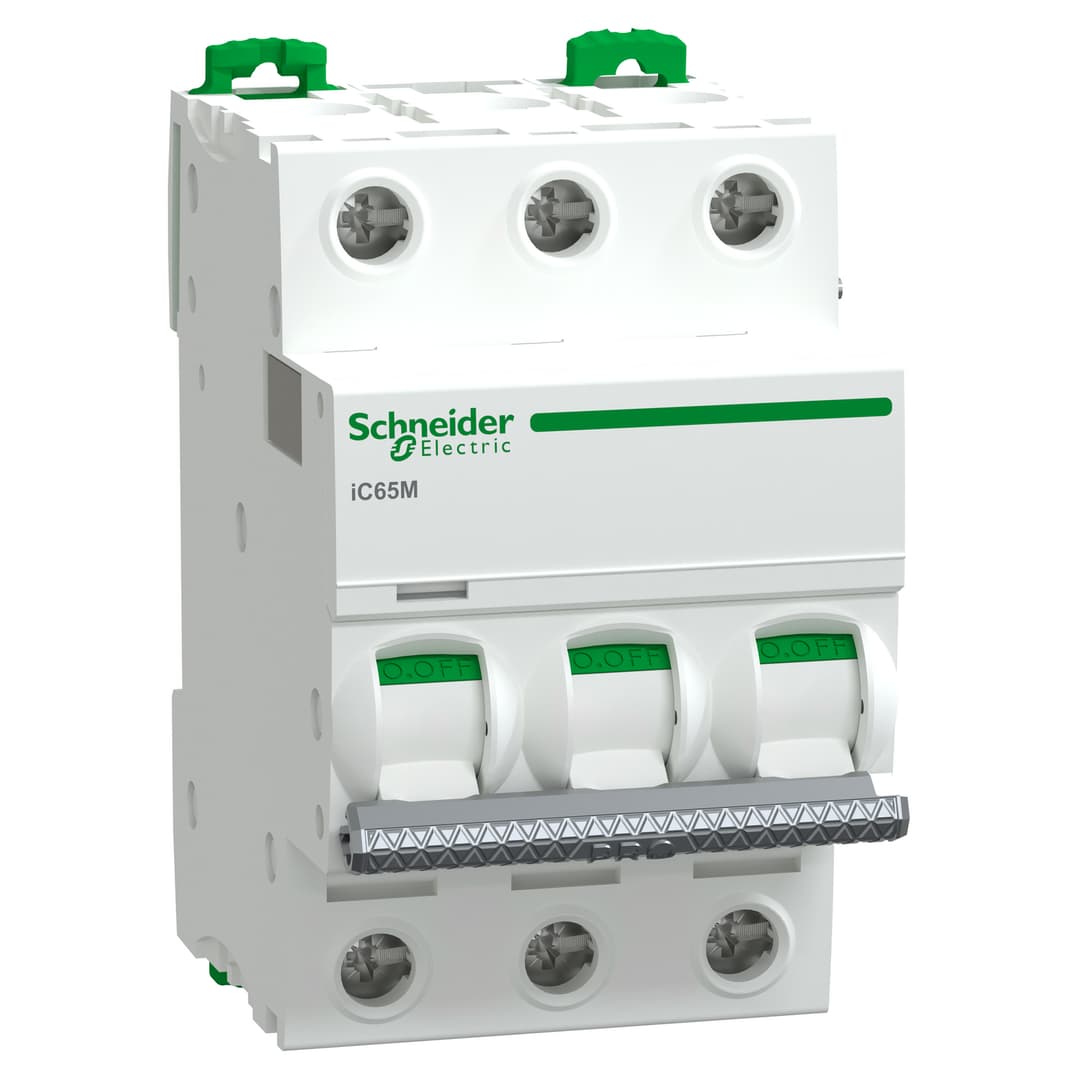

Автоматический выключатель iC65M

Name: Автоматический выключатель iC65M
Brand: Schneider Electric

🔍

Бренд

Schneider Electric

Модель

ich5m

Серия

ic65m

Категория

Circuit Breaker

Характеристики продукта

Серия продукта

Параметр	Значение
Серия	Acti9 Pro
Наименование продукта	Автоматический выключатель iC65M
Характеристика срабатывания	Кривые B, C, D
Рабочая частота	AC 50/60 Hz

Стандарты

Параметр	Значение
Китайский стандарт	GB/T 14048.2
Международный стандарт	IEC/EN 60947-2
Стандарт UL	UL 1077

Функции продукта

Функция	Описание
Защита от короткого замыкания	Поддерживается
Защита от перегрузки	Поддерживается
Функция изоляции	Поддерживается
Четкая индикация аварийного отключения	Поддерживается
Индикация аварийного срабатывания	Красная индикация в переднем смотровом окне

Отключающая способность Icu

Номинальный ток In	12~~133V / 12~~60V	220~~240V / 100~~133V	380~~415V / 220~~240V	440V	Рабочая отключающая способность Ics
1~4 A	100 kA	100 kA	100 kA	70 kA	100% Icu
6~25 A	50 kA	50 kA	25 kA	20 kA	50% Icu
32~40 A	50 kA	50 kA	25 kA	15 kA	50% Icu
50~63 A	30 kA	30 kA	25 kA	10 kA	Icu=30kA: Ics=37.5% Icu; Icu=25kA: Ics=40% Icu; Icu=10kA: Ics=50% Icu

Отключающая способность по UL 1077

Полюса	Номинальное напряжение	Номинальный ток	Отключающая способность
1P	120 V / 240 VAC	1~63 A	10 kA
2P/3P	240 VAC	1~63 A	10 kA
2P/3P/4P	277 V / 480 VAC	1~63 A	6 kA

Параметры подключения

Номинальный ток	Размер винта	Номинальный момент затяжки	Предельный момент затяжки	Номинальный момент по нац. стандарту	Жесткий медный провод	Гибкий провод или наконечник
1~25 A	M5	2.5 N·m	5.1 N·m	2 N·m	1~25 mm²	1~16 mm²
32~63 A	M6.5	3.5 N·m	5.6 N·m	3.5 N·m	1~35 mm²	1~25 mm²

Параметры подключения по UL 1077

Номинальный ток	Размер винта	Номинальный момент затяжки	Номинальный момент по нац. стандарту	Медный провод 75°C
1~25 A	M5	2.5 N·m	2 N·m	AWG 14-10
32~63 A	M6.5	3.5 N·m	3.5 N·m	AWG 8-4

Основные технические параметры

Параметр	Значение
Номинальное напряжение изоляции Ui	500 V AC
Степень загрязнения	3
Номинальное импульсное выдерживаемое напряжение Uimp	6 kV
Контрольная температура калибровки	50°C
Магнитное срабатывание, кривая B	4In ±20%
Магнитное срабатывание, кривая C	8In ±20%
Магнитное срабатывание, кривая D	12In ±20%
Категория применения	A
Класс токоограничения	3

Прочие параметры

Параметр	Значение
Степень защиты корпуса выключателя	IP20
Степень защиты при установке в распределительном щите	IP40
Класс изоляции	II
Электрический ресурс	10,000 циклов
Механический ресурс	20,000 циклов
Категория перенапряжения	IV
Рабочая температура окружающей среды	-40°C ~ +70°C
Температура хранения	-40°C ~ +85°C
Устойчивость к влажному теплу	Класс 2, относительная влажность 95% при 55°C
Навесной замок для 1P/2P	1 шт.
Навесной замок для 3P/4P	2 шт.

Вес

Тип	Средний вес
1P	125 g
2P	250 g
3P	375 g
4P	500 g

Обзор продукта

Автоматический выключатель iC65M относится к серии модульных автоматических выключателей Acti9 Pro и доступен с характеристиками срабатывания B, C и D для защиты различных типов нагрузок. Изделие соответствует стандартам GB/T 14048.2, IEC/EN 60947-2 и UL 1077 и предназначено для распределительных систем переменного тока 50/60 Гц. Устройство обеспечивает защиту от короткого замыкания, защиту от перегрузки и функцию изоляции, а также имеет четкую индикацию аварийного отключения. Переднее смотровое окно отображает красный индикатор при срабатывании выключателя из-за неисправности, что помогает обслуживающему персоналу быстро определить состояние устройства на месте. iC65M выпускается в исполнениях 1P, 2P, 3P и 4P, с номинальным током от 1A до 63A. В зависимости от напряжения, количества полюсов и номинального тока отключающая способность может достигать 100kA. Изделие подходит для стандартных распределительных щитов и конечных распределительных систем, включая жилые здания, коммерческие объекты, промышленные шкафы управления и распределительное оборудование.
