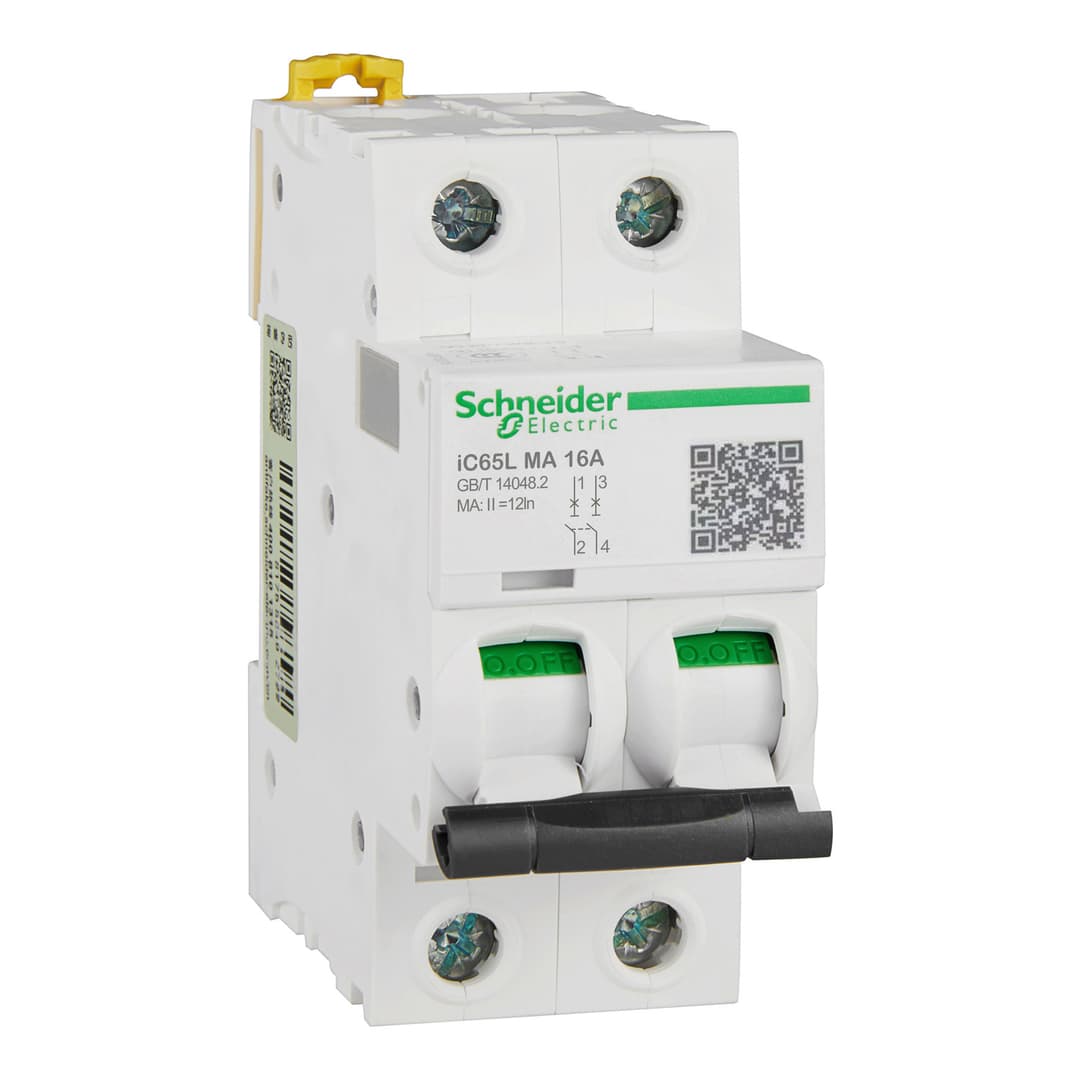

Автоматический выключатель iC65L MA

Name: Автоматический выключатель iC65L MA
Brand: Schneider Electric

🔍

Бренд

Schneider Electric

Модель

IC65LMA

Серия

IC65LMA

Категория

Circuit Breaker

Характеристики продукта

Серия продукта

Параметр	Значение
Серия	Acti9 Pro
Наименование продукта	Автоматический выключатель iC65L MA
Тип	Мгновенного действия, магнитный
Рабочая частота	AC 50/60 Hz

Стандарты

Параметр	Значение
Китайский стандарт	GB/T 14048.2
Международный стандарт	IEC/EN 60947-2

Функции продукта

Функция	Описание
Защита от короткого замыкания	Поддерживается
Функция изоляции	Поддерживается
Индикация аварийного срабатывания	Красная индикация в переднем смотровом окне
Защита от перегрузки	Может использоваться с тепловыми реле или пускателями двигателей для реализации защиты от перегрузки
Области применения	Медицинские IT-системы электроснабжения, защита электродвигателей, системы противопожарной защиты зданий и другие низковольтные распределительные системы

Отключающая способность Icu

Номинальный ток In	380~400V	440V	Рабочая отключающая способность Ics
1.6~16 A	20 kA	15 kA	50% Icu
25~63 A	15 kA	10 kA	50% Icu

Параметры подключения

Номинальный ток	Номинальный момент затяжки	Жесткий медный провод	Гибкий провод или наконечник
1.6~25 A	2.5 N·m	1~25 mm²	1~16 mm²
40~63 A	3.5 N·m	1~35 mm²	1~25 mm²

Параметры монтажа

Параметр	Значение
Длина зачистки провода	14 mm
Тип инструмента	PZ2
Контрольный размер	6.5 mm
Монтажная рейка	Стандартная DIN-рейка 35 mm
Направление установки	0°~360°
Степень защиты	IP20 / IP40

Основные технические параметры

Параметр	Значение
Номинальное напряжение изоляции Ui	500 V AC
Степень загрязнения	3
Номинальное импульсное выдерживаемое напряжение Uimp	1.6~~40A: 6 kV; 50~~63A: 4 kV
Кривая магнитного срабатывания	Кривая MA
Магнитное срабатывание MA	12In ±20%
Категория применения	A
Класс токоограничения	3

Прочие параметры

Параметр	Значение
Степень защиты корпуса выключателя	IP20
Степень защиты при установке в распределительном щите	IP40
Класс изоляции	II
Электрический ресурс	10,000 циклов
Механический ресурс	20,000 циклов
Категория перенапряжения	IV
Рабочая температура окружающей среды	-40°C ~ +70°C
Температура хранения	-40°C ~ +85°C
Устойчивость к влажному теплу	Класс 2, относительная влажность 95% при 55°C
Навесной замок для 1P/2P	1 шт.
Навесной замок для 3P/4P	2 шт.

Вес

Тип	Средний вес
1P	125 g
2P	250 g
3P	375 g

Примечание: допустимое отклонение веса на полюс составляет ±3g.

Обзор продукта

Автоматический выключатель iC65L MA относится к серии модульных автоматических выключателей Acti9 Pro. Это выключатель мгновенного действия магнитного типа, разработанный в соответствии со стандартами GB/T 14048.2 и IEC/EN 60947-2, предназначенный для низковольтных распределительных систем переменного тока 50/60 Гц. Изделие обеспечивает защиту от короткого замыкания и функцию изоляции. Переднее смотровое окно отображает красную индикацию при аварийном срабатывании выключателя, что помогает обслуживающему персоналу быстро определить состояние устройства на месте. iC65L MA может использоваться совместно с тепловыми реле или пускателями двигателей для реализации защиты от перегрузки, поэтому он подходит для задач защиты электродвигателей. Данное изделие подходит для медицинских IT-систем электроснабжения, защиты электродвигателей, систем противопожарной защиты зданий и других низковольтных распределительных систем. Доступны исполнения 2P и 3P, номинальный ток составляет от 1.6A до 63A, отключающая способность достигает 20kA. Изделие устанавливается на стандартную DIN-рейку 35 мм и поддерживает гибкое направление монтажа.
