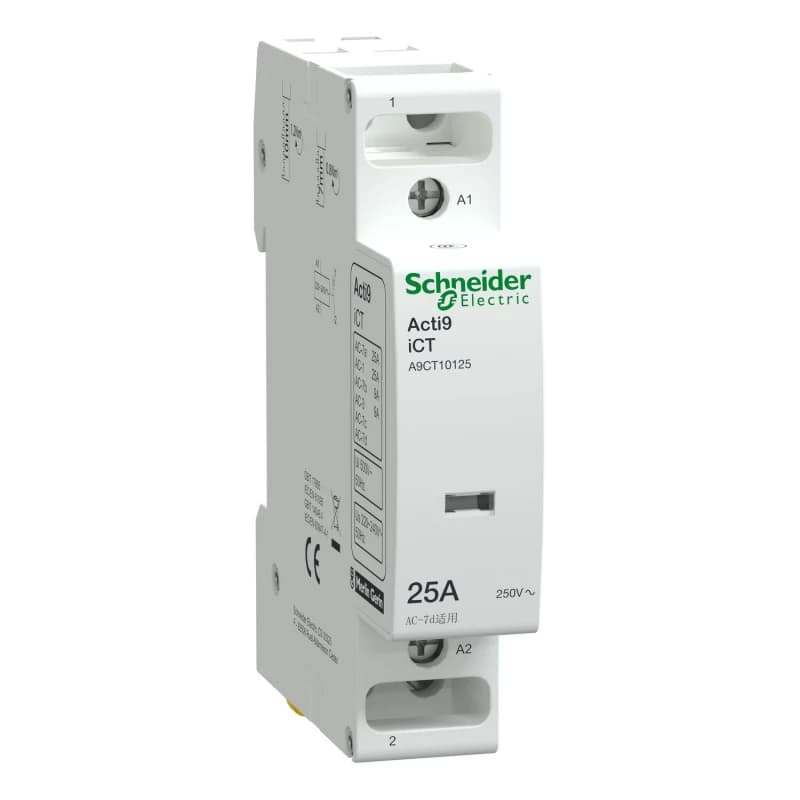

Контактор Acti9 Pro iCT

Name: Контактор Acti9 Pro iCT
Brand: Schneider Electric

🔍

Бренд

Schneider Electric

Модель

ICT

Серия

ICT

Категория

Contactor

Характеристики продукта

Технические параметры

Основные области применения

Область применения	Описание
Цепи управления электродвигателями	Управление включением и отключением двигательных нагрузок
Цепи управления освещением	Централизованное управление осветительными системами
Цепи управления тепловыми нагрузками	Управление нагревательным оборудованием

Соответствие стандартам

Стандарт
GB/T 17885
GB/T 14048.4
IEC/EN 61095
IEC/EN 60947-4-1

Параметры главной цепи

Параметр	Значение
Номинальное напряжение Ue	1P, 2P: 250 В AC
Номинальное напряжение Ue	3P, 4P: 400 В AC
Частота	50 Гц

Параметры цепи управления

Параметр	Значение
Напряжение цепи управления Ue	1P, 2P, 3P, 4P: 220В~240В AC
Напряжение изоляции Ui	500 В AC
Номинальное импульсное выдерживаемое напряжение Uimp	4 кВ
Механическая долговечность	1 000 000 операций
Максимальное количество операций в сутки	100 операций

Электрическая долговечность

Категория использования / Стандарт	Электрическая долговечность
IEC/EN 61095, AC-7A	100 000 операций
IEC/EN 61095, AC-7B	30 000 операций
IEC/EN 61095, AC-7C	30 000 операций
IEC/EN 61095, AC-7D	60 000 операций
EN/IEC 60947-4-1, AC-1	100 000 операций
EN/IEC 60947-4-1, AC-3	30 000 операций

Общие параметры

Параметр	Значение
Степень загрязнения	2
Степень защиты	Устройство: IP20
Степень защиты	В распределительном шкафу: IP40
Рабочая температура	-40°C…+70°C
Температура хранения	-40°C…+70°C
Устойчивость к влажному теплу	Категория 2, 55°C, относительная влажность 95%
Высота установки без снижения характеристик	2000 м
Способ монтажа	Монтаж на DIN-рейку
Монтажная рейка	DIN 35 мм
Направление установки	±15° вертикально
Индикация	Локальный индикатор состояния
Аксессуары	Контакторы A9 Pro iCT не поддерживают установку дополнительных аксессуаров. Для использования аксессуаров необходимо выбирать контакторы серии iCT и соответствующие совместимые аксессуары.

Параметры подключения

Цепь управления

Ток	Полюса	Длина зачистки (мм)	Винт	Момент затяжки (Н·м)	Жесткий провод	Гибкий провод / наконечник	Тип отвертки
16/25A	1/2P	7	M3	0.8	1.5~2.5 мм² / 2×1.5 мм²	1.5~2.5 мм² / 2×1.5 мм²	PZ1: 4 мм
16/25A	3/4P	8	M3	0.8	1.5~2.5 мм² / 2×1.5 мм²	1.5~2.5 мм² / 2×1.5 мм²	PZ1: 4 мм
40/63A	1/2P	8	M3	0.8	1.5~2.5 мм² / 2×1.5 мм²	1.5~2.5 мм² / 2×1.5 мм²	PZ1: 4 мм
40/63A	3/4P	8	M3	0.8	1.5~2.5 мм² / 2×1.5 мм²	1.5~2.5 мм² / 2×1.5 мм²	PZ1: 4 мм

Главная цепь

Ток	Полюса	Длина зачистки (мм)	Винт	Момент затяжки (Н·м)	Жесткий провод	Гибкий провод / наконечник	Тип отвертки
16/25A	1/2P	10	M4	1.2	1.5~6 мм²	1~4 мм²	PZ1: 4 мм
16/25A	3/4P	12	M4	1.2	1.5~6 мм²	1~4 мм²	PZ1: 4 мм
40/63A	1/2P	12	M5	3.0	6~25 мм²	6~16 мм²	PZ2: 6 мм
40/63A	3/4P	12	M5	3.0	6~25 мм²	6~16 мм²	PZ2: 6 мм

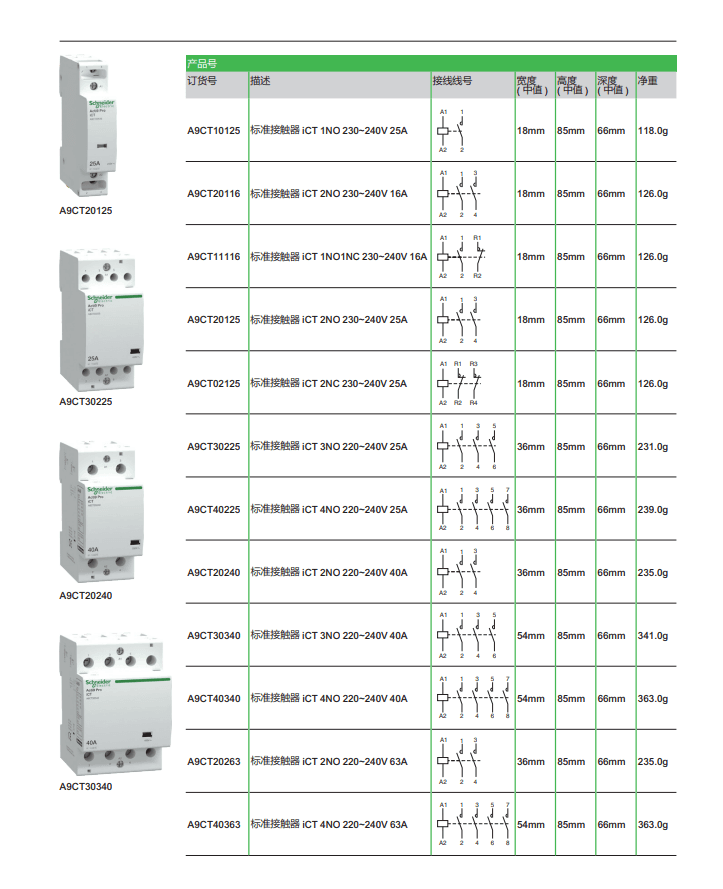

Acti9 Pro iCT 接触器

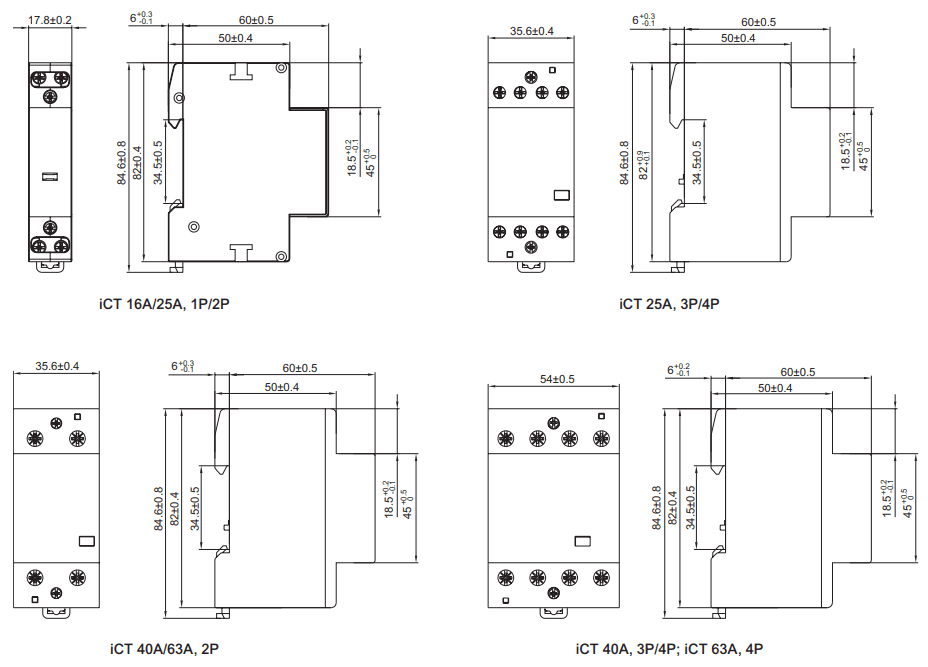

接触器尺寸

Обзор продукта

Контакторы Acti9 Pro iCT представляют собой модульные устройства управления, предназначенные для цепей низковольтного распределения. Они используются для управления электродвигателями, системами освещения и тепловыми нагрузками. Серия поддерживает различные варианты исполнения по количеству полюсов: 1P, 2P, 3P и 4P. Номинальное напряжение главной цепи составляет 250 В AC для исполнений 1P и 2P, а также 400 В AC для исполнений 3P и 4P. Напряжение цепи управления составляет 220В~240В AC при частоте 50 Гц. Контакторы оснащены стандартным креплением на DIN-рейку 35 мм, обеспечивают удобный монтаж и интеграцию в распределительные щиты. Компактная модульная конструкция и локальная индикация состояния позволяют эффективно использовать устройства в жилых зданиях, коммерческих объектах, системах освещения, шкафах управления и промышленных установках. Контакторы Acti9 Pro iCT соответствуют требованиям стандартов GB/T 17885, GB/T 14048.4, IEC/EN 61095 и IEC/EN 60947-4-1. Высокая механическая и электрическая долговечность обеспечивает надежную работу, удобство обслуживания и стабильность эксплуатации в системах низковольтного управления.
