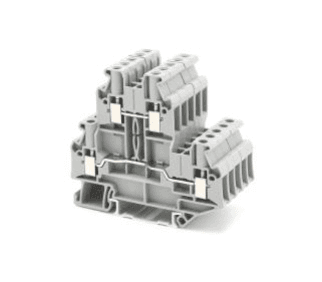

RUTTB 4 通用型双层接线端子

基本信息

参数	数值
灰色型号	RUTT B4
蓝色型号	RUTT B4 BU
红色型号	RUTT B4 RD
黄色型号	RUTT B4 YE
绿色型号	RUTT B4 GN
最小包装数量	50
安装方式	可安装于 U 型通用导轨

配件

参数	型号 / 规格
端板	D-RUTTB 4
空间补偿板	DP-RUTTB 4
端板最小包装数量	100
插拔式桥接件	FBS 2-6
插拔式桥接件	FBS 3-6
插拔式桥接件	FBS 4-6
插拔式桥接件	FBS 5-6
插拔式桥接件	FBS 10-6
分组隔板，灰色	ATP-RUTTB
测试适配器，灰色	RPAI - 4
一字螺丝刀	SZS 0.6×3.5
快速标记条，白色	ZB 6
快速标记条，橘黄	ZB 6 OG

端子尺寸

参数	单位	数值
厚度 / 宽度 / 端板厚度	mm	6.2 / 73.5 / 2.2
高度（UT7.5 / U10 / U15）	mm	66 / 68.5 / 73.5

根据 GB14048.1 / IEC947-7-1 确定的技术参数

参数	单位	数值
刚性导线 / 柔性导线	mm²	0.2–6.0 / 0.2–6
最大负载电流 / 额定电压 / 横截面	A / V / mm²	36 / 1000 / 4
额定脉冲耐受电压 / 污染等级	kV / -	8 / 3
连接容纳量	-	AWG 24–10
带管状裸端头 / 管状预绝缘端头的柔性导线	mm²	0.25–4 / 0.25–4

多导线连接

参数	单位	数值
刚性导线 / 柔性导线	mm²	0.14–1.5 / 0.14–1.5
带管状裸端头的柔性导线	mm²	0.14–1.5
带 TWIN 管状预绝缘端头的柔性导线	mm²	0.5–1
剥线长度	mm	9

材料与认证

参数	数值
绝缘材料类型	PA
阻燃等级	V0
漏电起痕指数 CTI	600
认证数据	AL/MA/CNAS: CCDT / KETOP
额定工作电压 / 额定工作电流	1000 V / 32 A
执行标准	IEC60947-7-1 / GB/T 14048.7
