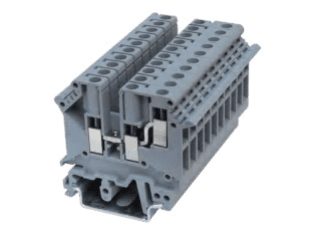

型号与基本信息
| 参数 |
RUK 3-TWIN |
RUK 5-TWIN |
RUK 10-TWIN |
| 产品类型 |
双出接线端子 |
双出接线端子 |
双出接线端子 |
| 颜色 |
灰色 / 蓝色 / 橙色 |
灰色 / 蓝色 / 橙色 |
灰色 / 蓝色 / 橙色 |
| 灰色型号 |
RUK 3-TWIN |
RUK 5-TWIN |
RUK 10-TWIN |
| 蓝色型号 |
RUK 3-TWIN BU |
RUK 5-TWIN BU |
RUK 10-TWIN BU |
| 橙色型号 |
RUK 3-TWIN OG |
RUK 5-TWIN OG |
RUK 10-TWIN OG |
| 最小包装数量 |
50 |
40 |
50 |
| 安装导轨 |
G 型 / U 型通用导轨 |
G 型 / U 型通用导轨 |
G 型 / U 型通用导轨 |
尺寸参数
| 参数 |
RUK 3-TWIN |
RUK 5-TWIN |
RUK 10-TWIN |
| 厚度 / 宽度 / 隔板厚度 |
5.2 / 50.5 / 2.0 mm |
6.2 / 50.5 / 2.0 mm |
10.2 / 56.5 / - mm |
| 高度（U7.5 / U10 / U15 / G 型导轨） |
47 / 49.5 / 54.5 / 52.5 mm |
47 / 49.5 / 54.5 / 52.5 mm |
59 / 61.5 / 66.5 / 64 mm |
电气与接线参数
依据 GB30847 / IEC 947 相关技术参数：
| 参数 |
RUK 3-TWIN |
RUK 5-TWIN |
RUK 10-TWIN |
| 刚性导线 / 柔性导线 |
0.2–2.5 / 0.2–2.5 mm² |
0.2–4 / 0.2–4 mm² |
0.5–16 / 0.5–10 mm² |
| 额定电流 / 额定电压 / 横截面 |
24 A / 400 V / 2.5 mm² |
32 A / 500 V / 4.0 mm² |
76 A / 800 V / 16 mm² |
| 分接接线位最大额定电流 / 横截面 |
- |
- |
- |
| 使用边插针时导线容量（刚性 / 柔性） |
2.5 / 2.5 mm² |
4.0 / 4.0 mm² |
- |
| 额定脉冲耐受电压 / 污染等级 |
6 / 3 kV |
6 / 3 kV |
8 / 3 kV |
带管状端头柔性导线
| 参数 |
RUK 3-TWIN |
RUK 5-TWIN |
RUK 10-TWIN |
| 带管状端头 / 管状端头柔性导线 |
0.25–1.5 / 0.25–1.0 mm² |
0.25–4.0 / 0.25–2.5 mm² |
0.5–10.0 / 0.5–6 mm² |
多导线连接
| 参数 |
RUK 3-TWIN |
RUK 5-TWIN |
RUK 10-TWIN |
| 刚性导线 / 柔性导线 |
0.2–0.75 / 0.20–0.5 mm² |
0.2–1.5 / 0.20–1.5 mm² |
0.5–4.0 / 0.5–4.0 mm² |
| 带管状端头柔性导线 |
0.25–0.5 mm² |
0.25–1.5 mm² |
0.5–2.5 mm² |
| 带 TWIN 管状端头柔性导线 |
0.5–0.75 mm² |
0.5–1.5 mm² |
0.5–4 mm² |
安装参数
| 参数 |
RUK 3-TWIN |
RUK 5-TWIN |
RUK 10-TWIN |
| 剥线长度 |
8 mm |
8 mm |
11 mm |
| 螺钉类型 |
M3 |
M3 |
M4 |
| 扭矩 |
0.6–0.8 Nm |
0.6–0.8 Nm |
1.5–1.8 Nm |
材料与阻燃性能
| 参数 |
RUK 3-TWIN |
RUK 5-TWIN |
RUK 10-TWIN |
| 绝缘材料 |
PA |
PA |
PA |
| 阻燃等级 |
V0 |
V0 |
V0 |
| 温升指数 RTI / Ti |
130 / 120 |
130 / 120 |
130 / 120 |
认证及标准
| 参数 |
RUK 3-TWIN |
RUK 5-TWIN |
RUK 10-TWIN |
| 额定工作电压 / 额定工作电流 |
400 V / 24 A |
500 V / 32 A |
800 V / 76 A |
| 执行标准 |
IEC 60947-7-1 / GB/T 14048.7 |
IEC 60947-7-1 / GB/T 14048.7 |
IEC 60947-7-1 / GB/T 14048.7 |
配套附件
| 附件 |
RUK 3-TWIN |
RUK 5-TWIN |
RUK 10-TWIN |
| 端板 |
D-RUK5-TWIN / BU / OG |
D-RUK5-TWIN / BU / OG |
- |
| 固定式桥接件 |
FBI 10-5，最大 24 A |
FBI 2-6 / 3-6 / 4-6 / 5-6 / 10-6，最大 32 A |
FBI 10-10，最大 76 A |
| 边插式桥接件 |
EB 2-5 / EB 3-5 / EB 10-5，最大 24 A |
EB 2-6 / EB 3-6 / EB 10-6，最大 32 A |
- |
| 隔片 |
TS-K |
TS-K |
TS-KK3 |
| 测试插孔座 |
PSB 3 / 10 / 4 |
PSB 3 / 10 / 4 |
PSB 4 / 7 / 6 |
| 快速标记条 |
ZB 5 / ZB 5 OG |
ZB 6 / ZB 6 OG |
ZB 10 / ZB 10 OG |
