产品规格
技术参数
| 参数 | 技术指标 |
|---|---|
| 产品型号 | NXBLE-63ZB |
| 产品名称 | 自诊断剩余电流动作断路器 |
| 符合标准 | GB/T 16917.1 |
| 额定电流 In | 6A、10A、16A、20A、25A、32A、40A、50A、63A |
| 额定剩余动作电流 IΔn | 0.03A（30mA） |
| 额定工作电压 Ue | 230V~ |
| 额定绝缘电压 Ui | 500V |
| 额定频率 | 50Hz |
| 瞬时脱扣特性 | C 型 |
| 极数 | 1P+N、2P |
| 额定分断能力 | Icn = Ics = 6000A |
| 额定冲击耐受电压 Uimp | 4kV |
| 额定剩余接通和分断能力 IΔm | 630A |
| 机械寿命 | 20000 次 |
| 电气寿命 | 10000 次 |
多台产品并排安装降容系数
| 并排安装数量 | 推荐额定电流修正值 |
|---|---|
| ≤3 台 | (0.90～0.95)In |
| 4～6 台 | (0.80～0.86)In |
| 7～9 台 | (0.76～0.78)In |
| ＞9 台 | 0.76In |
高海拔使用额定电流修正系数
| 使用海拔 | 推荐额定电流修正值 |
|---|---|
| ≤2000m | In |
| 3000m | 0.96In |
| 4000m | 0.94In |
| 5000m | 0.92In |
以上应用修正值仅供参考。实际选型时，应结合环境温度、安装方式、负载特性、海拔高度及连续工作电流等实际工况进行综合评估。

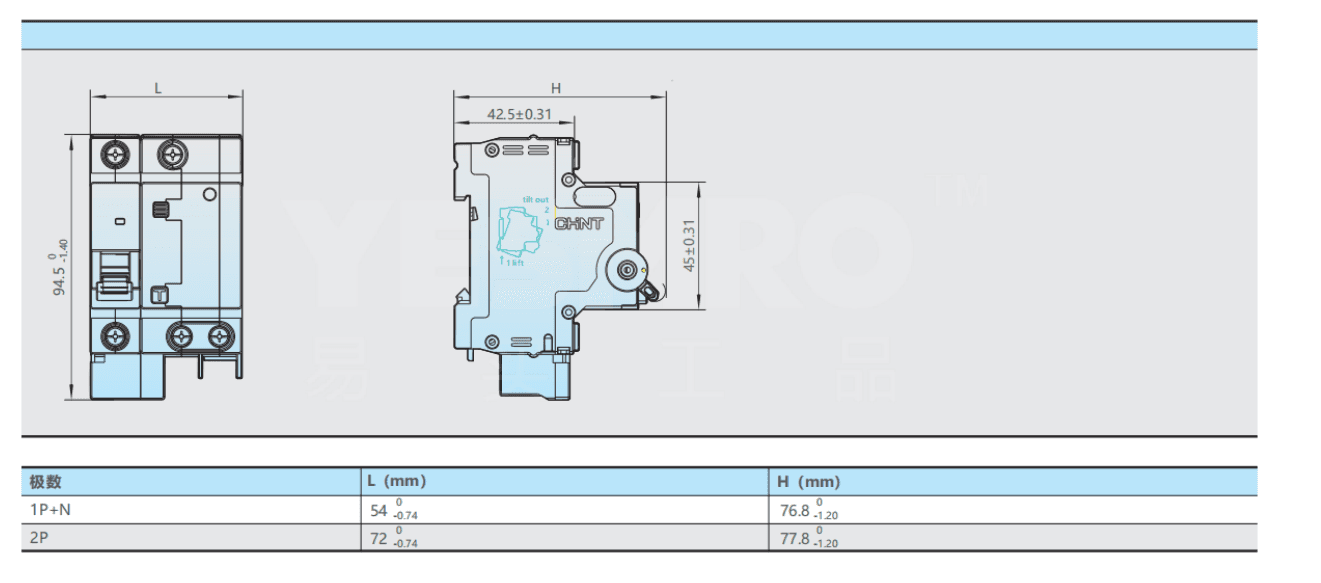

尺寸图
产品概述

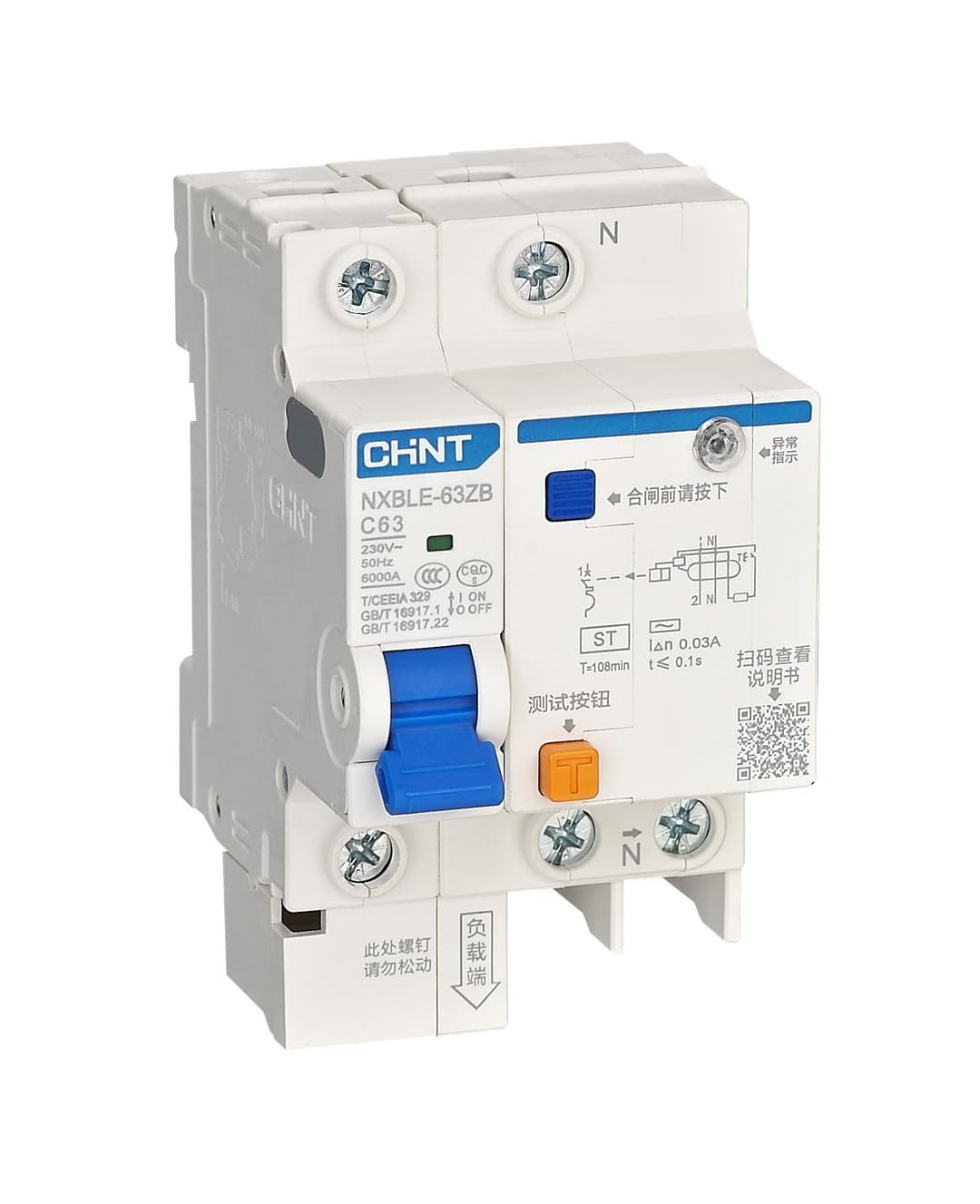

NXBLE-63ZB 自诊断剩余电流动作断路器适用于交流 50Hz、额定工作电压 230V 的低压配电线路，可对线路中的剩余电流、过载和短路故障提供保护。当线路出现漏电、过载或短路等异常情况时，断路器可及时切断电路，降低设备损坏及电气安全风险。 产品采用 C 型瞬时脱扣特性，额定电流包括 6A、10A、16A、20A、25A、32A、40A、50A 和 63A，额定剩余动作电流为 30mA，可选 1P+N 和 2P 两种极数，适用于住宅、商业建筑及一般工业配电场景。 该产品额定分断能力为 6kA，额定冲击耐受电压为 4kV，机械寿命可达 20000 次，电气寿命可达 10000 次。产品符合 GB/T 16917.1 标准，可用于需要同时进行剩余电流保护和过电流保护的终端配电回路。 产品具备自诊断设计，可辅助判断剩余电流保护功能的运行状态。具体诊断方式、状态指示及操作要求，请以产品使用说明书和实际产品配置为准。 在多台产品并排安装或高海拔环境下使用时，应根据安装数量、环境温度、海拔高度及实际负载情况，对额定电流进行适当修正，以保证产品稳定运行
