产品规格
技术参数
| 参数 | 数值 |
|---|---|
| 产品型号 | NXB-63H |
| 产品类型 | 小型断路器 |
| 额定电流 In | 1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A |
| 额定工作电压 Ue | 230V～（1P、1P+N）；400V～（2P、3P、3P+N、4P） |
| 额定绝缘电压 Ui | 500V |
| 额定频率 | 50Hz |
| 瞬时脱扣特性 | B、C、D |
| 极数 | 1P、1P+N、2P、3P、3P+N、4P |
| 机械寿命 | 20000 次 |
| 电气寿命 | 10000 次 |
| 额定短路分断能力 Icn | 10000A |
| 运行短路分断能力 Ics | 7500A |
| 额定冲击耐受电压 Uimp | 4kV |
| 断路器壳架等级最大电流 | 63A |
每极最大功耗
| 额定电流 In | 每极最大功耗 |
|---|---|
| In ≤ 10A | 3W |
| 10A ＜ In ≤ 16A | 3.5W |
| 16A ＜ In ≤ 25A | 4.5W |
| 25A ＜ In ≤ 32A | 6W |
| 32A ＜ In ≤ 40A | 7.5W |
| 40A ＜ In ≤ 50A | 9W |
| 50A ＜ In ≤ 63A | 13W |
多台产品并排安装降容系数
| 并排安装数量 | 额定电流修正值 |
|---|---|
| ≤3 台 | （0.90～0.95）In |
| 4～6 台 | （0.80～0.86）In |
| 7～9 台 | （0.76～0.78）In |
| ＞9 台 | 0.76In |
高海拔使用额定电流修正系数
| 海拔高度 | 额定电流修正值 |
|---|---|
| ≤2000m | In |
| 3000m | 0.96In |
| 4000m | 0.94In |
| 5000m | 0.92In |
产品选型及修正系数仅供参考，具体应用应结合环境温度、安装方式、负载特性及实际工况进行综合评估。

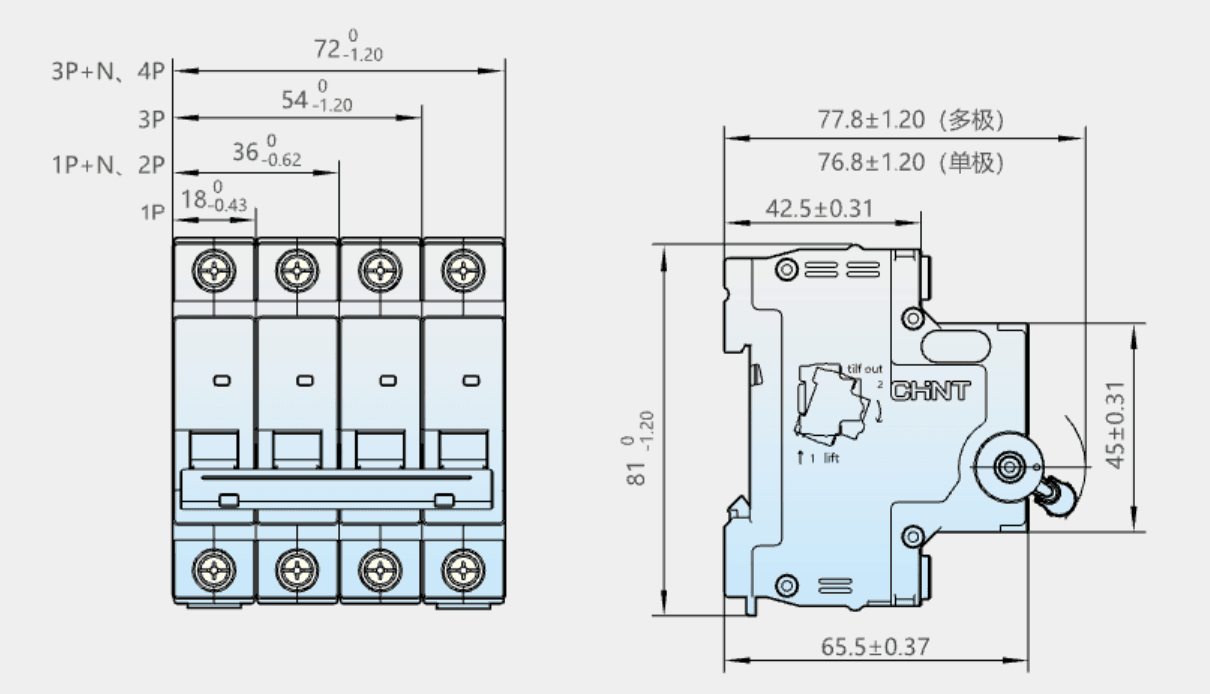

尺寸图
产品概述
NXB-63H 是一款用于低压配电线路保护的小型断路器，适用于交流 50Hz 电路，可为线路及电气设备提供过载和短路保护。产品额定电流包括 1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A 和 63A，可根据不同线路容量和负载要求进行选择。 产品额定工作电压为 230V～或 400V～。其中，1P 和 1P+N 产品适用于 230V～电路，2P、3P、3P+N 和 4P 产品适用于 400V～电路。额定绝缘电压为 500V，额定频率为 50Hz。 NXB-63H 提供 B、C、D 三种瞬时脱扣特性，可根据线路类型、负载启动电流和实际使用工况进行选择。产品支持 1P、1P+N、2P、3P、3P+N 和 4P 多种极数配置，能够满足不同单相及多相配电系统的安装需求。 产品额定短路分断能力 Icn 为 10000A，运行短路分断能力 Ics 为 7500A，额定冲击耐受电压为 4kV。机械寿命为 20000 次，电气寿命为 10000 次。 多台产品并排安装或在高海拔环境中使用时，应根据并排安装数量和海拔高度，对额定电流进行适当修正。相关修正系数仅供选型参考，实际应用还应结合环境温度、安装方式、负载特性及现场工况进行综合评估
