产品规格
技术参数
| 参数 | 参数值 |
|---|---|
| 产品型号 | NB8-125 |
| 额定电流 | 80A、100A、125A |
| 额定电压 | AC 230/400V |
| 额定频率 | 50Hz |
| 极数 | 1P、2P、3P、4P |
| 机械寿命 | 20,000次 |
| 电气寿命 | 6,000次；125A规格为4,000次 |
| 额定短路分断能力 | 10,000A |
| 运行短路分断能力 | 7,500A |
| 额定绝缘电压 | 630V |
| 额定冲击耐受电压 | 6kV |
| 介电试验电压 | 2,000V，50Hz，1分钟 |
| 抗湿热性能 | 28周期循环 |
| 抗振动性能 | 适用于无明显振动和冲击的场所 |
| 接线端子形式 | 柱式接线端子 |
| 最小可接导线截面积 | 25mm² |
| 最大可接导线截面积 | 50mm² |
| 标准连接扭矩 | 3.5N·m |
| 导线插入深度 | 14mm |
| 基准温度 | 40℃ |
| 工作环境温度 | -35℃～+70℃ |
| 储存环境温度 | -35℃～+85℃ |
| 适用海拔高度 | 不超过2,000m |
| 脱扣形式 | 热磁脱扣 |
| 电磁脱扣类型 | C型：6.4In～9.6In；D型：9.6In～14.4In |
| 外壳阻燃等级 | V-0 |
| 进线方式 | 上下均可 |
| 污染等级 | 3级 |
| 防护等级 | 直接安装：IP20B；安装于配电箱内：IP40B |
| 可拼装附件 | S9、V9、XF9、XF9J、OVT-1、OUVT-1 |

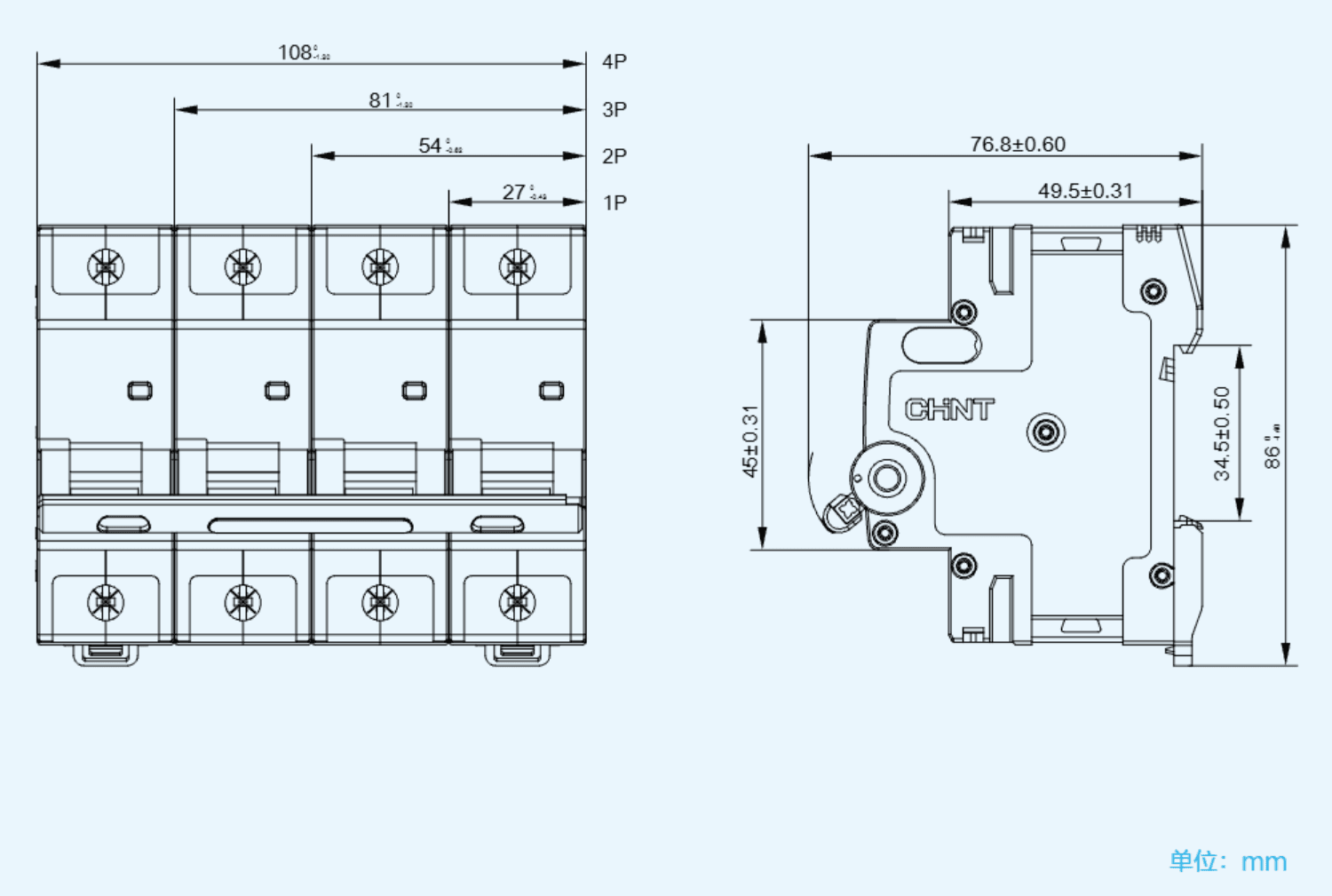

尺寸图
产品概述
NB8-125系列小型断路器主要适用于交流50Hz、额定电压至400V、额定电流至125A的低压配电线路，广泛应用于商业办公楼、民用住宅及一般工业场所的总配电和分支配电系统。 当线路发生过载或短路故障时，断路器能够及时切断电路，为配电线路及连接设备提供可靠保护。在正常工作条件下，也可用于线路的不频繁接通、分断和转换操作。 NB8-125提供80A、100A和125A三种额定电流规格，并支持1P、2P、3P和4P等多种极数配置，可满足单相及三相低压配电系统的不同应用需求。产品额定短路分断能力达到10,000A，运行短路分断能力为7,500A，适用于对载流能力和短路保护能力要求较高的配电场景。 产品采用热磁脱扣方式，并提供C型和D型电磁脱扣特性。C型适用于照明、配电线路及一般感性负载，D型适用于电动机、变压器及其他具有较高启动电流的设备。 NB8-125支持上下进线，采用标准导轨安装方式，具有结构紧凑、接线容量大、动作可靠及安装维护方便等特点。产品还可搭配辅助触点、报警触点、分励脱扣器以及过压、欠压脱扣器等附件，满足状态指示、远程控制及扩展保护需求
