产品规格
技术参数
| 参数 | 数值 |
|---|---|
| 产品系列 | NB7 |
| 产品类型 | 小型断路器 |
| 额定工作电压 Ue | AC 230V/400V（1P）；AC 400V（2P、3P、4P） |
| 额定电流 In | 1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A |
| 额定绝缘电压 Ui | 500V |
| 额定冲击耐受电压 Uimp | 4kV |
| 额定频率 | 50Hz |
| 极数 | 1P、2P、3P、4P |
| 瞬时脱扣特性 | B 型、C 型、D 型 |
| 机械寿命 | 10000 次 |
| 电气寿命 | 4000 次 |
| 污染等级 | 2 级 |
| 防护等级 | IP20 |
| 安装类别 | II 类、III 类 |
| 接线方式 | 螺钉压紧接线 |
| 拧紧力矩 | 2.0N·m |
| 执行标准 | GB/T 10963.1、IEC 60898-1 |
| 认证 | CCC |
额定短路分断能力
| 额定电流 In | 瞬时脱扣特性 | 极数 | 额定电压 Ue | 额定短路分断能力 Icn |
|---|---|---|---|---|
| 1A～40A | B、C | 1P | 230V/400V | 6000A |
| 1A～40A | B、C | 2P、3P、4P | 400V | 6000A |
| 50A、63A | B、C | 1P | 230V/400V | 4500A |
| 50A、63A | B、C | 2P、3P、4P | 400V | 4500A |
| 1A～63A | D | 1P | 230V/400V | 4500A |
| 1A～63A | D | 2P、3P、4P | 400V | 4500A |
过电流保护特性
| 特性项目 | 脱扣特性 | 试验电流 | 初始状态 | 规定时间或动作条件 | 预期结果 |
|---|---|---|---|---|---|
| 过载不脱扣试验 | B、C、D | 1.13In | 冷态 | t ≥ 1h | 不脱扣 |
| 过载脱扣试验 | B、C、D | 1.45In | 紧接前项试验后进行 | t ＜ 1h | 脱扣 |
| 过载脱扣试验 | B、C、D | 2.55In | 冷态 | 1s ＜ t ＜ 60s（In ≤ 32A）；1s ＜ t ＜ 120s（In ＞ 32A） | 脱扣 |
| 瞬时脱扣下限 | B | 3In | 冷态 | t ≤ 0.1s | 不脱扣 |
| 瞬时脱扣下限 | C | 5In | 冷态 | t ≤ 0.1s | 不脱扣 |
| 瞬时脱扣下限 | D | 10In | 冷态 | t ≤ 0.1s | 不脱扣 |
| 瞬时脱扣上限 | B | 5In | 冷态 | t ＜ 0.1s | 脱扣 |
| 瞬时脱扣上限 | C | 10In | 冷态 | t ＜ 0.1s | 脱扣 |
| 瞬时脱扣上限 | D | 16In | 冷态 | t ＜ 0.1s | 脱扣 |
推荐导线截面积
| 额定电流 In | 铜导线标称截面积 |
|---|---|
| 1A～6A | 1mm² |
| 10A | 1.5mm² |
| 16A、20A | 2.5mm² |
| 25A | 4mm² |
| 32A | 6mm² |
| 40A、50A | 10mm² |
| 63A | 16mm² |
推荐导线截面积及产品选型参数仅供参考，实际应用应根据线路敷设方式、环境温度、负载特性及相关电气规范综合确定。
产品概述

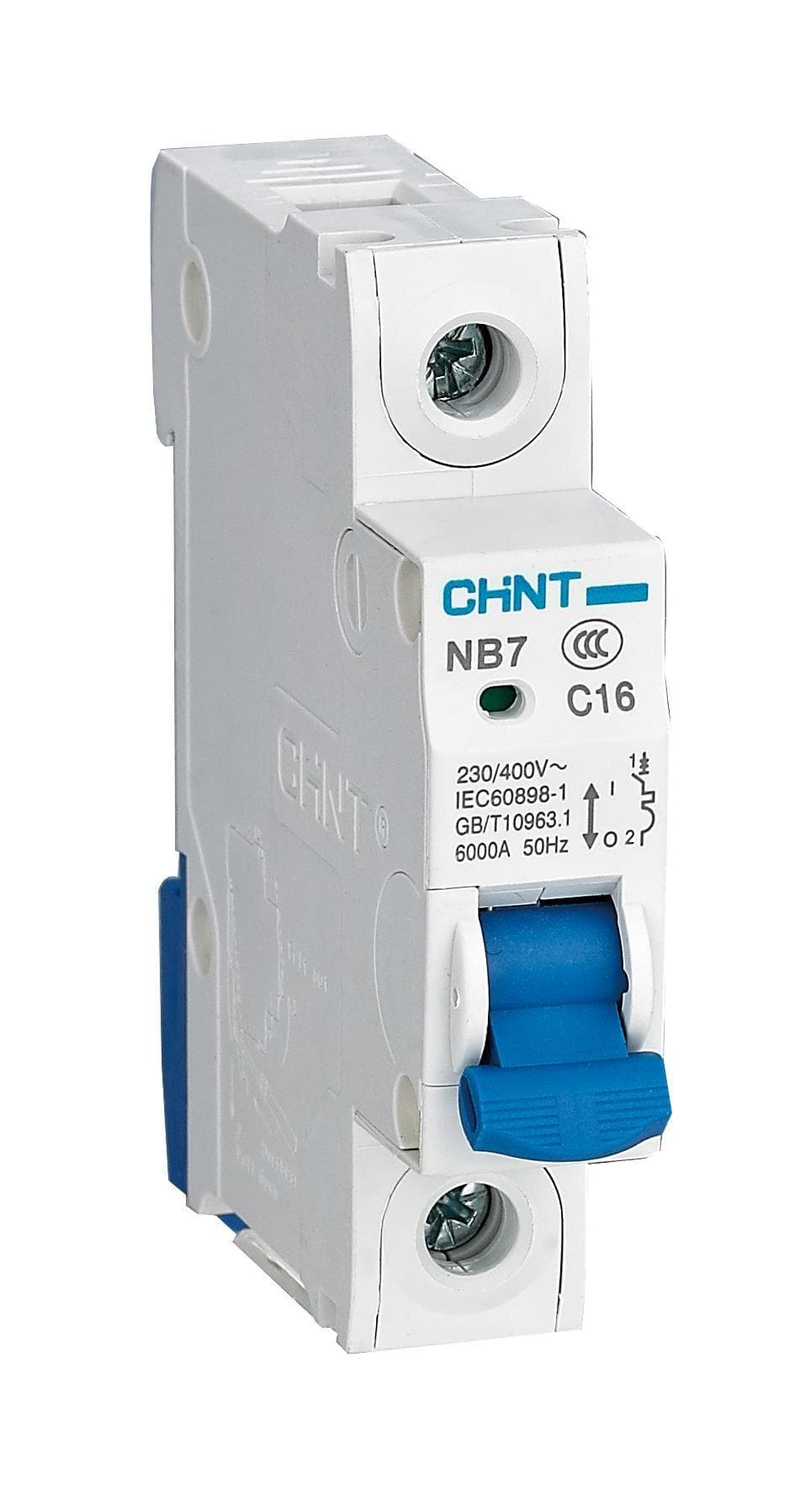

NB7 系列小型断路器用于交流 50Hz 低压配电系统，额定工作电压为 AC 230V 或 AC 400V，额定电流范围覆盖 1A～63A。产品能够在线路发生过载或短路故障时及时切断电路，从而保护线路及电气设备。 在正常工作条件下，NB7 也可用于线路的不频繁接通和分断，并可在检修线路或设备时作为隔离开关使用。产品提供 1P、2P、3P 和 4P 多种极数配置，并具有 B、C、D 三种瞬时脱扣特性，可根据线路类型、负载性质及启动电流选择适合的规格。 产品额定绝缘电压为 500V，额定冲击耐受电压为 4kV，污染等级为 2 级，防护等级为 IP20，安装类别为 II 类或 III 类。机械寿命为 10000 次，电气寿命为 4000 次。 不同额定电流及脱扣特性对应的额定短路分断能力有所不同。其中，额定电流 1A～40A、B 型或 C 型产品的额定短路分断能力为 6000A；额定电流 50A、63A 的 B 型或 C 型产品以及额定电流 1A～63A 的 D 型产品，额定短路分断能力为 4500A。 NB7 系列符合 GB/T 10963.1 和 IEC 60898-1 标准，并获得 CCC 认证，适用于工业、商业、高层建筑及民用住宅等低压终端配电场所
