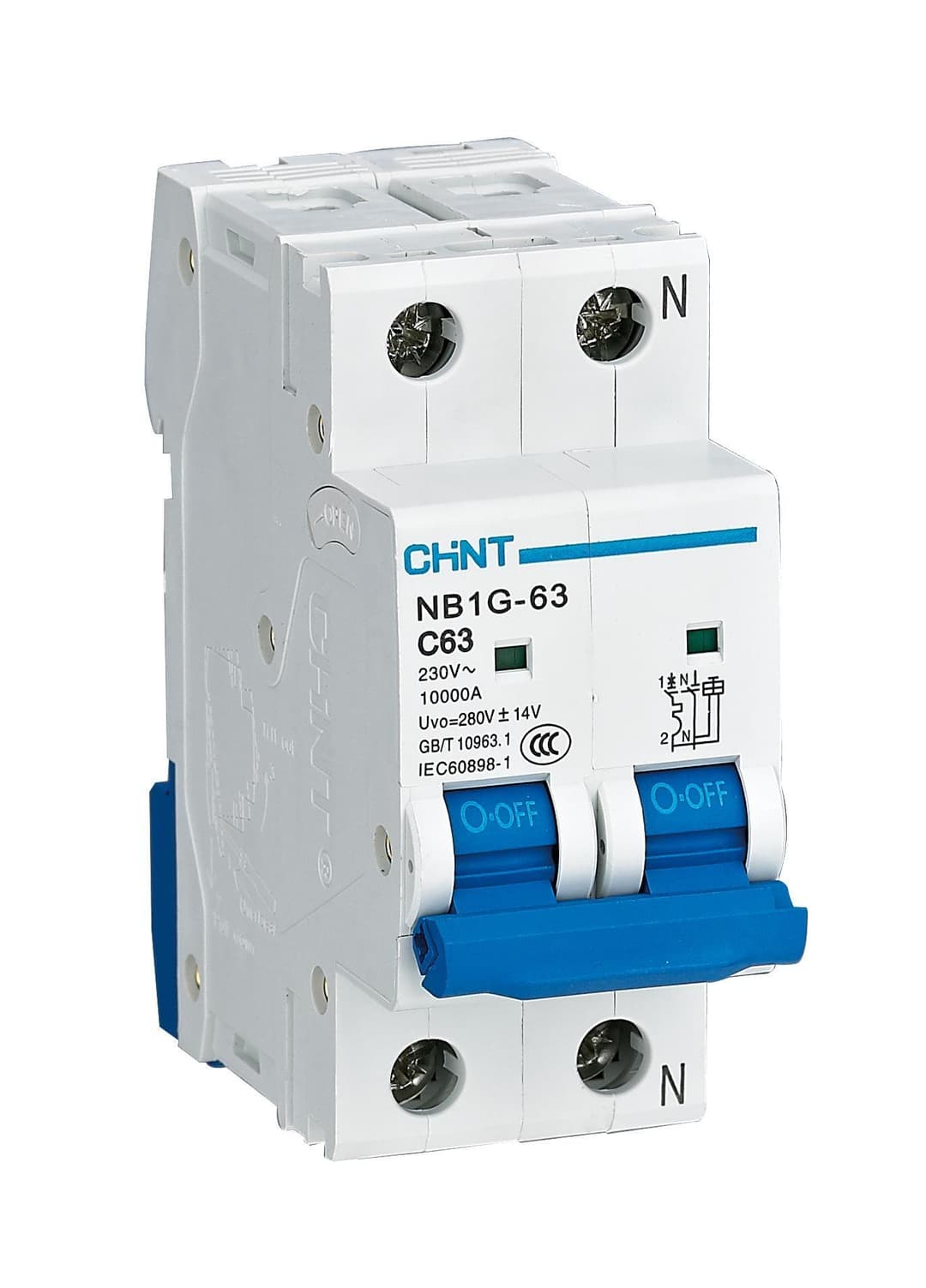

名称： NB1G-63小型断路器

技术参数

参数	数值
产品型号	NB1G-63
产品类别	小型断路器
额定频率	50Hz
额定工作电压 Ue	交流230V
额定电流 In	10A、16A、20A、25A、32A、40A、50A、63A
额定绝缘电压 Ui	500V
额定冲击耐受电压 Uimp	4kV
极数	1P+N
瞬时脱扣器型式	C型
额定短路分断能力 Icn	10kA
机械寿命	20,000次
电气寿命	4,000次
紧固扭矩	2.0N·m
污染等级	2级
防护等级	IP20
安装类别	II、III类
执行标准	GB/T 10963.1、IEC 60898-1
产品认证	CCC、KC

功能与特性

• 提供线路过载保护
• 提供线路短路保护
• 提供线路过电压保护
• 采用1P+N结构
• 额定工作电压为交流230V
• 额定电流范围为10A至63A
• 采用C型瞬时脱扣特性
• 额定短路分断能力达到10kA
• 正常条件下可用于线路的不频繁通断
• 机械寿命达到20,000次
• 支持标准低压配电箱安装

环境与安装条件

项目	要求
污染等级	2级
防护等级	IP20
安装类别	II、III类
接线结构	1P+N
紧固扭矩	2.0N·m
安装要求	应安装在符合产品使用条件的低压配电箱或配电柜内
接线要求	接线应牢固可靠，并按照产品端子标识连接相线和中性线

使用与安装说明

• 安装前应确认线路额定电压不超过交流230V
• 应根据实际负载电流选择合适的额定电流规格
• 接线时应按照产品标识正确连接相线与中性线
• 导线应可靠压接，避免端子松动或接触电阻过大
• 推荐端子紧固扭矩为2.0N·m
• 产品主要用于线路保护，不应作为频繁操作的控制开关使用
• 安装和维护应由具备相应资质的专业人员完成

应用场景

• 民用住宅终端配电箱
• 商业建筑低压配电系统
• 办公楼及公共建筑配电
• 工业低压终端配电
• 照明线路保护
• 插座及一般用电线路保护
• 需要过电压保护的交流230V线路
