产品规格
技术参数
| 参数 | 数值 |
|---|---|
| 产品型号 | NB1-63DC |
| 产品类别 | 直流小型断路器 |
| 额定工作电压 Ue | DC 125/250V（1P）；DC 250/500V（2P）；DC 500/1000V（4P） |
| 额定电流 In | 1A、2A、3A、4A、6A、10A、13A、16A、20A、25A、32A、40A、50A、63A |
| 额定绝缘电压 Ui | 1000V |
| 额定冲击耐受电压 Uimp | 4kV |
| 极数 | 1P、2P、4P |
| 瞬时脱扣特性 | C型，7–10In |
| 额定极限短路分断能力 Icu | 6kA：1P/250V、2P/500V、4P/1000V；10kA：1P/125V、2P/250V、4P/500V |
| 电气寿命 | 4,000次 |
| 机械寿命 | 20,000次 |
| 紧固扭矩 | 2.0N·m |
| 污染等级 | 2级 |
| 防护等级 | IP20 |
| 安装类别 | II、III类 |
| 安装方式 | DIN导轨安装 |
| 环境温度 | -35℃～+60℃ |
| 空气相对湿度 | ≤95% |
| 海拔高度 | ≤2000m |
| 执行标准 | GB/T 14048.2、IEC 60947-2 |
| 环保要求 | 欧盟RoHS |
| 产品认证 | CCC、CE、EAC、TÜV |
功能与特性
- 提供直流线路过载保护和短路保护
- 最高工作电压可达DC 1000V
- 额定电流范围为1A至63A
- 提供1P、2P和4P多种极数配置
- 采用C型瞬时脱扣特性，动作范围为7–10In
- 正常条件下可用于线路的不频繁通断
- 支持DIN导轨安装，便于配电箱和控制柜集成
- 满足欧盟RoHS环保要求
- 适用于多种直流低压配电系统
环境与安装条件
| 项目 | 要求 |
|---|---|
| 环境温度 | -35℃～+60℃ |
| 空气相对湿度 | 不超过95% |
| 安装地点海拔 | 不超过2000m |
| 基准环境温度 | 过电流保护特性以30℃为基准 |
| 污染等级 | 2级 |
| 安装类别 | II、III类 |
| 防护等级 | IP20 |
| 安装方式 | 标准DIN导轨安装 |
| 接线要求 | 应按照产品规定的极性和接线图进行连接 |
应用场景
- 光伏发电直流汇流及配电系统
- 储能电池及直流配电系统
- 通信基站和通信电源系统
- 工业自动化直流控制回路
- 电力系统直流屏及控制电源
- 数据中心直流供电系统
- 轨道交通辅助直流系统
- 直流控制柜和配电箱

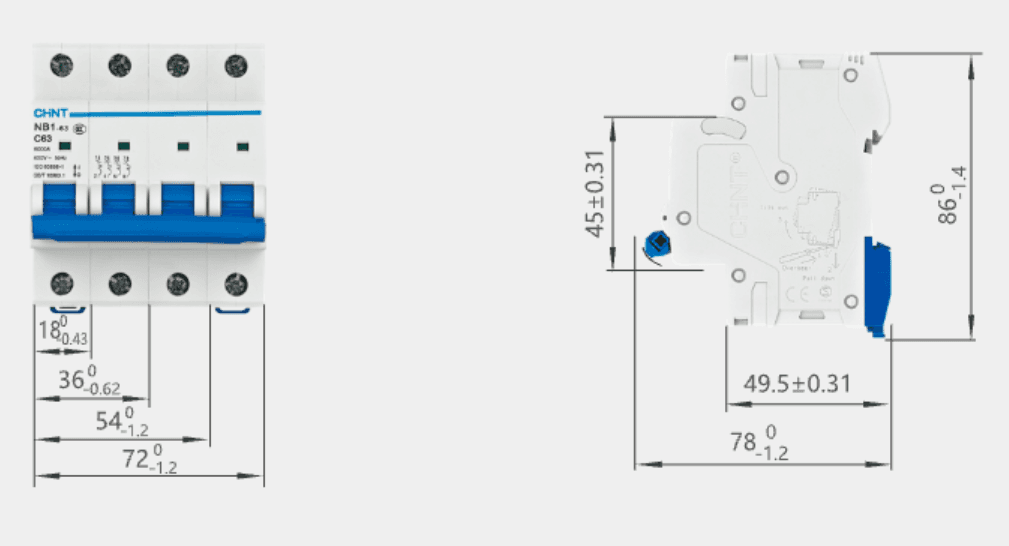

尺寸图
产品概述
NB1-63DC直流小型断路器适用于额定电压最高DC 1000V、额定电流最高63A的直流线路，主要用于线路和用电设备的过载保护与短路保护。 产品提供1P、2P和4P配置，可根据线路电压及系统结构选择不同的接线方式。其中，1P适用于DC 125V或DC 250V线路，2P适用于DC 250V或DC 500V线路，4P适用于最高DC 1000V线路。 在正常工作条件下，NB1-63DC也可用于线路的不频繁接通和分断。产品适用于光伏发电、储能系统、通信电源、工业控制、电力系统及其他直流低压配电场景。 产品符合GB/T 14048.2和IEC 60947-2标准，满足欧盟RoHS环保要求，并获得CCC、CE、EAC和TÜV认证。
