产品规格
技术参数
产品特点
| 参数 | 规格 |
|---|---|
| 产品类型 | iDPNN-S 小型断路器 |
| 结构形式 | 1P+N |
| 脱扣曲线 | C曲线 / D曲线 |
| 主要功能 | 短路保护、过载保护、隔离保护 |
| 中性线功能 | 可切断中性线，但不提供保护功能 |
符合标准
| 标准 |
|---|
| GB 10963.1 |
| IEC 60898-1 |
电气参数
| 参数 | 数值 |
|---|---|
| 交流使用频率 | 50/60 Hz |
| 极数 | 1P+N |
| 额定电流 In | 2~40 A |
| 额定工作电压 Ue | 230 V AC |
| 额定分断能力 Icn | 6000 A |
| 使用分断能力 Ics | 100% |
技术特性
| 参数 | 数值 |
|---|---|
| 绝缘电压 Ui | 400 V AC |
| 污染等级 | 2 |
| 额定冲击耐受电压 Uimp | 4 kV |
| 热脱扣基准温度 | 30℃ |
| 磁脱扣 C曲线 | (5~10) In |
| 磁脱扣 D曲线 | (10~14) In |
| 使用类别 | A |
| 限流等级 | 3 |
接线参数
| 参数 | 数值 |
|---|---|
| 螺丝尺寸 | M4.2 |
| 额定扭矩 | 2 N·m |
| 极限扭矩 | 3.5 N·m |
| 剥线长度 | 14 mm |
| 螺丝刀类型 | PZ2 / 一字5.5 mm |
| 硬线 | 1~16 mm² |
| 软线或箍线端子 | 1~16 mm² |
安装参数
| 参数 | 数值 |
|---|---|
| 安装方式 | DIN 35 mm标准导轨安装 |
| 安装方向 | 0°~360°灵活安装 |
| 防护等级（本体） | IP20 |
| 防护等级（安装于配电箱） | IP40 |
| 绝缘等级 | II级 |
| 过电压类别 | II |
环境参数
| 参数 | 数值 |
|---|---|
| 工作环境温度 | -25℃~+60℃ |
| 储存环境温度 | -40℃~+80℃ |
| 抗湿热性能 | 2类（55℃，相对湿度95%） |
寿命参数
| 参数 | 数值 |
|---|---|
| 电气寿命 | >20A：10000次；≤20A：20000次 |
| 机械寿命 | 20000次 |
重量
| 类型 | 重量 |
|---|---|
| iDPNN-S 1P+N | 122g |
产品概述

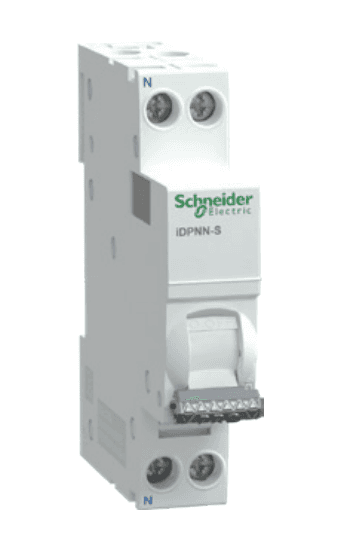

Acti9 Pro iDPNN-S 小型断路器是一款用于低压终端线路保护和控制的模块化保护设备，主要应用于住宅、商业建筑以及工业低压配电系统。 产品采用1P+N结构，可同时切断相线和中性线，但中性线不提供保护功能。设备具备短路保护、过载保护和隔离保护功能，可有效提升终端线路运行安全性。 Acti9 Pro iDPNN-S 支持C曲线和D曲线脱扣特性，可根据不同负载类型选择合适的保护方案。产品额定电流范围为2~40A，额定工作电压为230V AC，额定分断能力达到6000A，使用分断能力Ics达到100%。 产品采用DIN 35 mm标准导轨安装方式，支持0°~360°灵活安装方向。本体防护等级为IP20，安装于配电箱内可达到IP40，适用于照明回路、插座回路、终端配电箱以及一般工业控制场景。 Acti9 Pro iDPNN-S 符合GB10963.1和IEC 60898-1标准要求，为低压终端配电系统提供可靠、高效的保护解决方案。
