产品规格
认证与标准
| 项目 | 内容 |
|---|---|
| 国家标准 | GB/T10963.1 |
| 国际标准 | IEC 60898-1 |
| UL 标准 | UL1077 |
| 认证标志 | CCC、CE、CCS、UL、CB |
IEC 分断能力参数
| 系统类型 | 工作电压 Ue | 额定电流 In | 分断能力 Icn | 使用分断能力 Ics |
|---|---|---|---|---|
| Ph/Ph | 400V | 1~80A | 10000A | 75% |
| Ph/N | 230V | 1~80A | 10000A | 75% |
UL1077 分断能力参数
| 极数 | 额定电压 | 额定电流 | 分断能力 |
|---|---|---|---|
| 1P | 120V/240VAC | 1~80A | 5kA |
| 2/3/4P | 240VAC | 1~80A | 7.5kA |
| 2/3/4P | 277V/480YVAC | 1~80A | 4kA |
接线参数
| 额定电流 | 螺丝尺寸 | 额定扭矩 | 极限扭矩 | 国家标准额定扭矩 | 铜线硬线 | 铜线软线或箍线端子 |
|---|---|---|---|---|---|---|
| 1~25A | M5 | 2.5 N·m | 5.1 N·m | 2 N·m | 1~25 mm² | 1~16 mm² |
| 32~80A | M6.5 | 3.5 N·m | 5.6 N·m | 3.5 N·m | 1~35 mm² | 1~25 mm² |
根据 UL1077 接线参数
| 额定电流 | 螺丝尺寸 | 额定扭矩 | 国家标准额定扭矩 | 75°C 铜线 |
|---|---|---|---|---|
| 1~25A | M5 | 2.5 N·m | 2 N·m | AWG 14-10 |
| 32~80A | M6.5 | 3.5 N·m | 3.5 N·m | AWG 8-4 |
主要技术参数
| 参数 | 规格 |
|---|---|
| 绝缘电压 Ui | 500 V AC |
| 污染等级 | 3 |
| 耐受冲击电压 Uimp | 4 kV |
| 基准整定温度 | 30°C |
| B 曲线脱扣范围 | 3~5 In |
| C 曲线脱扣范围 | 5~10 In |
| D 曲线脱扣范围 | 10~14 In |
| 使用类别 | A |
| 限流等级 | 3 |
| 单极分断能力 Icn1 | Icn1 = Icn 10000A |
其他参数
| 参数 | 规格 |
|---|---|
| 安装导轨 | DIN 35mm 标准导轨 |
| 安装方向 | 0°~360° |
| 剥线长度 | 14 mm |
| 工具规格 | PZ2 |
| 参考尺寸 | 6.5 mm |
| 防护等级，断路器本体 | IP20 |
| 防护等级，安装在配电箱内 | IP40 |
| 绝缘等级 | II |
| 电气寿命 | 10,000 次 |
| 机械寿命 | 20,000 次 |
| 过电压类别 IEC/EN 60364 | IV |
| 使用环境温度 | -40°C~+70°C |
| 储存环境温度 | -40°C~+85°C |
| 抗湿热性 IEC/EN 60068-1 | 2 类，温度 55°C 时，相对湿度 95% |
| 挂锁，1P/2P | 1 个 |
| 挂锁，3P/4P | 2 个 |
重量参数
| 极数 | 平均重量 |
|---|---|
| 1P | 114 g |
| 2P | 226 g |
| 3P | 341 g |
| 4P | 455 g |
产品概述

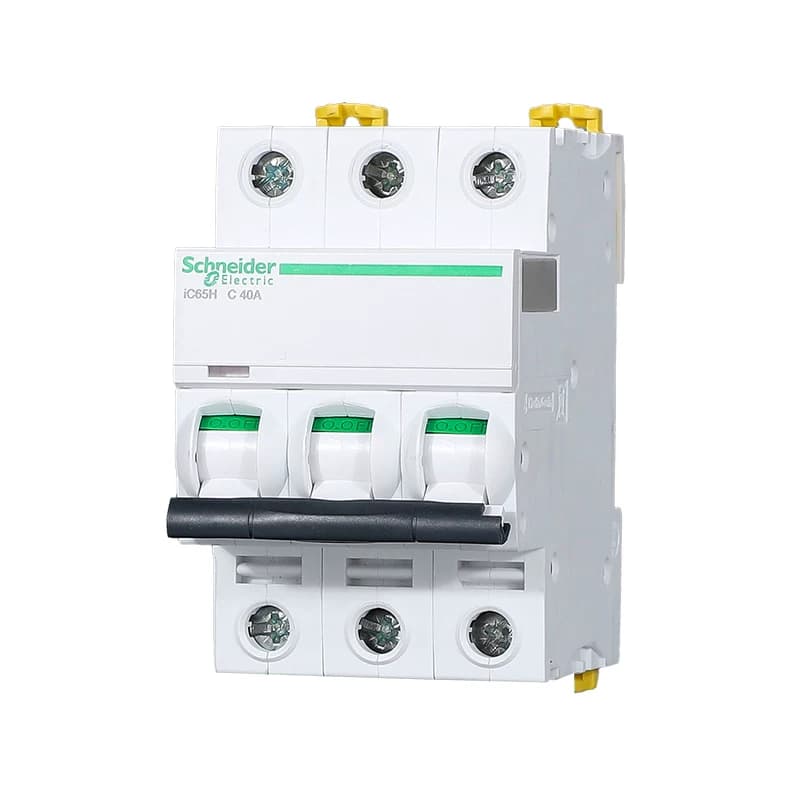

施耐德 Acti9 Pro iC65H 小型断路器适用于交流 50/60Hz 低压终端配电系统，可为线路提供短路保护、过载保护和隔离功能。产品符合 GB/T10963.1、IEC 60898-1 标准，并通过 UL1077 相关认证，适用于住宅、商业建筑、工业配电、控制柜及终端配电箱等场景。 该系列支持 B、C、D 三种脱扣曲线，可根据不同负载类型选择使用。产品额定电流范围为 1~80A，在 IEC 标准下分断能力为 10000A，使用分断能力 Ics 为 75%；在 UL1077 标准下，不同极数和电压对应不同分断能力。 产品可安装在 35mm 标准 DIN 导轨上，安装方向灵活，支持 0°~360° 安装。断路器本体防护等级为 IP20，安装在配电箱内可达到 IP40，并具备较高的机械寿命和电气寿命 - 短路保护 - 过载保护 - 隔离功能 - 故障断开明确指示 - 正面视窗红色指示断路器故障脱扣 - 支持 B、C、D 脱扣曲线 - 支持 35mm 标准 DIN 导轨安装 - 支持 0°~360° 灵活安装方向
