产品规格
技术参数
| 参数 | 规格 |
|---|---|
| 产品型号 | DZ47TRLE |
| 产品类型 | 透明小型漏电断路器（RCBO） |
| 额定频率 | 50Hz |
| 额定电压 | 1P+N / 2P：230V~；3P / 4P：400V~ |
| 额定电流 | 6A、10A、16A、20A、25A、32A、40A、50A、60A |
| 极数 | 1P+N、2P、3P、3P+N、4P |
| 漏电保护功能 | 支持 |
| 额定剩余动作电流 | 15mA、30mA、50mA |
| 分断能力 | 6kA（C型 6-40A）；4.5kA（C型50-60A、D型） |
| 额定冲击耐受电压 Uimp | 4kV |
| 额定绝缘电压 Ui | 500V |
| 机械寿命 | 20000次 |
| 电气寿命 | 10000次 |
| 基准温度 | 30℃ |
| 端子形式 | U型连接端子 |
| 最大接线能力 | 16mm²（6-32A）；25mm²（40-60A） |
| 端子紧固扭矩 | 2N·m（6-32A）；2.5N·m（40-60A） |
| 进线方式 | 上进线 |
| 脱扣特性 | C型（5In-10In）；D型（10In-20In） |
| 执行标准 | GB/T 16917.1 |
| 产品认证 | CCC |
DZ47TRLE 型号说明
DZ47TRLE - N - 60 - 2 - C - 20 - R15
| 项目 | 含义 |
|---|---|
| 产品系列 | DZ47TRLE |
| 分断能力 | N：6kA；a：4.5kA |
| 壳架等级 | 60：60A |
| 极数 | 1：1P+N；2：2P；3：3P；4：4P；6：3P+N |
| 脱扣类型 | C：C型；D：D型 |
| 额定电流 | 6A、10A、16A、20A、25A、32A、40A、50A、60A |
| 剩余动作电流 | 默认30mA；R15：15mA；R50：50mA |
应用领域
| 应用场景 | 说明 |
|---|---|
| 住宅配电 | 家庭配电箱、照明及插座回路保护 |
| 商业建筑 | 办公楼、商铺、小型商业设施 |
| 工业终端 | 小型设备控制和终端保护 |
| 临时用电 | 建筑施工、户外临时供电系统 |
| 配电箱 | 终端配电箱和控制柜保护 |
使用环境
| 项目 | 参数 |
|---|---|
| 工作温度 | -20℃～+60℃ |
| 推荐环境温度 | 30℃ |
| 安装海拔 | ≤2000m |
| 污染等级 | 适用于一般工业环境 |
| 安装方式 | 标准导轨安装 |
| 防护特点 | 透明可视外壳 |
备注： DZ47TRLE 系列相比普通小型断路器增加了剩余电流保护模块，同时采用透明可视化外壳设计，可以直观观察内部状态，适合对安全性、维护便利性和漏电保护有要求的低压终端配电场景。

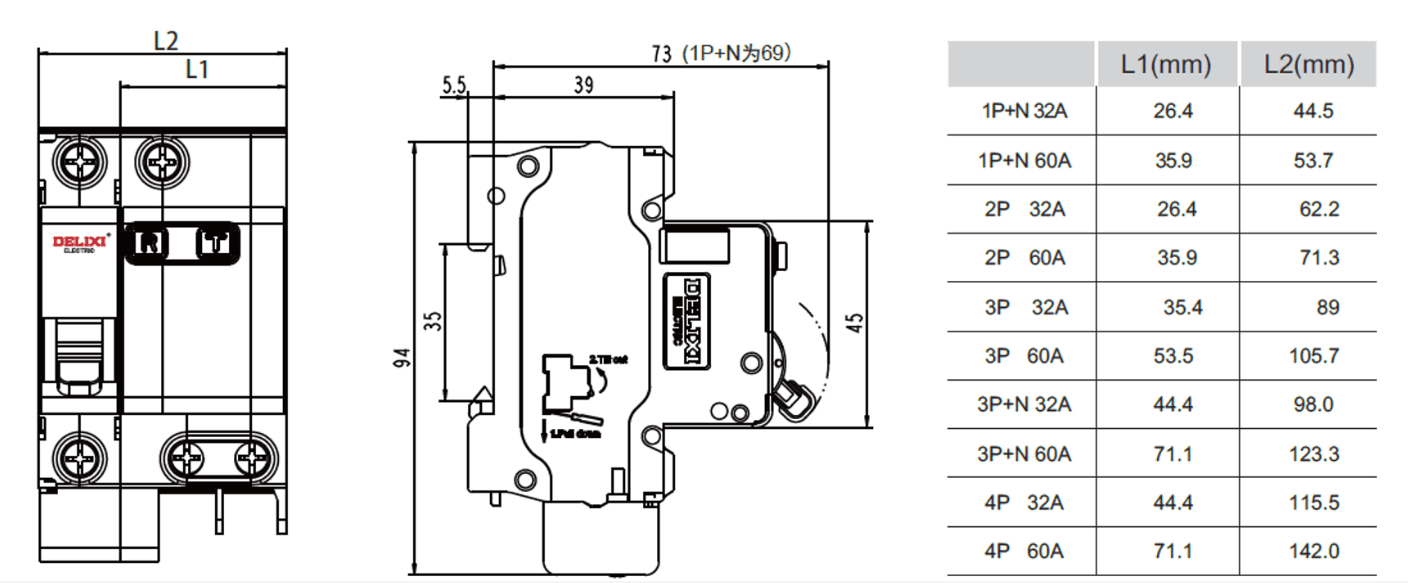

尺寸图
产品概述

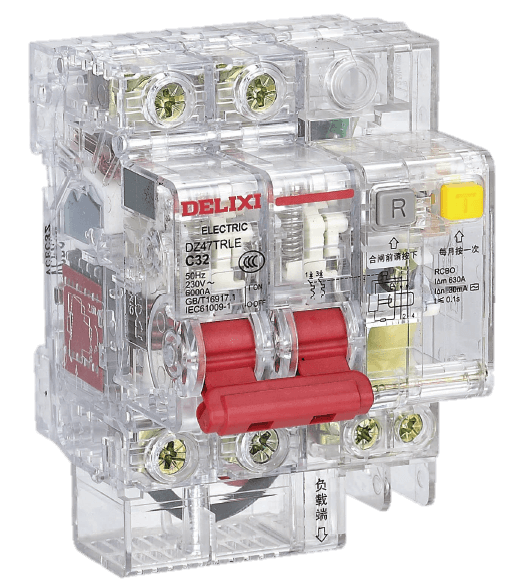

DZ47TRLE 系列透明小型漏电断路器是一款用于低压终端配电系统的综合保护设备，由小型断路器与剩余电流保护模块组合而成，可同时实现漏电保护、过载保护和短路保护功能。 产品适用于交流 50Hz 系统，额定工作电压覆盖 230V/400V，额定电流范围为 6A-60A，可用于人身间接接触保护以及建筑物和类似场所线路的过电流保护。 采用透明外壳设计，用户可以直接观察内部触头状态和运行情况，方便设备检查、维护和故障排查，提高现场使用安全性。 DZ47TRLE 系列支持多种极数结构，包括 1P+N、2P、3P、3P+N 和 4P，可满足单相及三相终端配电需求。产品支持 C 型和 D 型脱扣特性，其中 C 型适用于普通阻性及轻感性负载，D 型适用于启动电流较大的感性负载。 该产品具备漏电保护功能，可根据不同应用需求选择 15mA、30mA、50mA 等剩余动作电流规格，有效降低触电风险和漏电引起的火灾风险。 产品符合 GB/T 16917.1 标准，并通过 CCC 认证，适用于家庭配电箱、小型商业设施、工业控制终端及施工临时用电系统。
