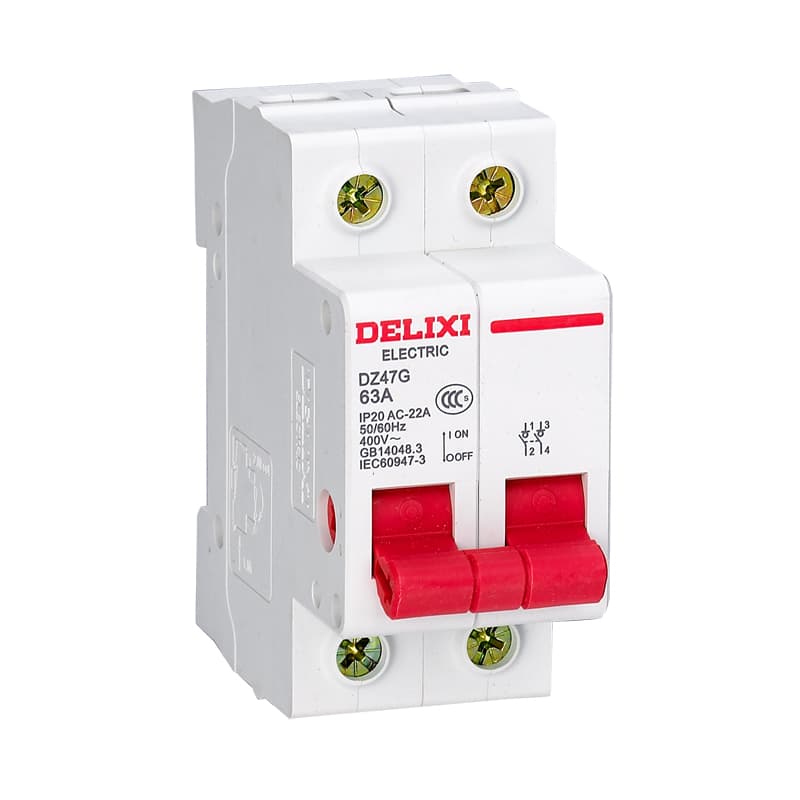

DZ47G 隔离开关

产品概述

DZ47G隔离开关是一款用于低压配电系统的电气隔离与控制设备。

产品主要用于线路安全隔离，以及电阻性负载和电感性负载的接通与分断控制，确保电气系统运行过程中的可靠隔离。

DZ47G系列适用于交流50/60Hz电气系统，额定工作电压支持230V AC和400V AC，额定电流范围覆盖20A-125A，并提供多种极数配置，满足不同低压配电场景需求。

主要功能

• 电气隔离功能
• 电阻性负载通断控制
• 电感性负载通断控制

产品特点

• 符合GB/T14048.3、IEC60947-3标准
• 通过CCC认证
• 支持1P、2P、3P、4P极数选择
• 支持20A-125A额定电流范围
• 支持标准DIN导轨安装
• 结构紧凑，安装方便
• 80A-125A型号支持OF辅助触点附件

应用领域

适用于：

• 工业低压配电系统
• 商业建筑配电系统
• 控制柜隔离保护
• 低压终端设备隔离控制

技术参数

参数	数值	单位
产品型号	DZ47G	-
产品类型	隔离开关	-
符合标准	GB/T14048.3、IEC60947-3	-
认证	CCC	-
额定工作电压	1P：230 AC；2P/3P/4P：400 AC	V
额定频率	50/60	Hz
额定电流	20、25、32、40、63、80、100、125	A
极数	1P、2P、3P、4P	-
使用类别	AC-22A（20A-63A）；AC-21B（80A-125A）	-
短时耐受电流Icw	15Ie 1s（20A-63A）；1500A 1s（80A-125A）	-
额定绝缘电压Ui	500V（20A-63A）；690V（80A-125A）	V
额定冲击耐受电压Uimp	6	kV
介电测试电压	2kV（50/60Hz，1分钟）	-
隔离功能	具备	-
污染等级	2	-
电气及机械附件	80A-125A支持OF辅助触点附件	-

机械特性

参数	数值	单位
机械寿命	10000	次
电气寿命	3000	次
防护等级（安装于配电箱内）	IP40	-
防护等级（直接安装）	IP20	-
抗机械冲击	30g，3次冲击，持续时间11ms	-
抗振动（IEC/EN 60068-2-6）	无显著振动和冲击的地方	-
抗湿热（IEC 60068-2）	2类，28次循环	-
湿热条件	55℃，相对湿度90%-96%；25℃，相对湿度95%-100%	-
基准环境温度	30	℃
使用环境温度	-35~+70	℃
存储温度	-40~+85	℃

安装特性

参数	数值	单位
接线端子形式	隧道式接线端子	-
最大接线能力	50	mm²
最大极限扭矩	3.5	N·m
工具	十字螺丝刀或一字螺丝刀	-
安装方式	标准DIN导轨（35mm）	-
进线方式	上下进线均可	-
