产品规格
技术参数
| 参数 | CDM3LT-125 | CDM3LT-250 |
|---|---|---|
| 壳架等级电流 | 125AF | 250AF |
| 额定工作电压 Ue | 400/415V | 400/415V |
| 额定电流 In | 16/20/25/32/40/50/63/80/100/125A | 100/125/140/160/180/200/225/250A |
| 额定绝缘电压 Ui | 800V | 800V |
| 额定冲击耐受电压 Uimp | 8kV | 8kV |
| 极数 | 4P（A、B） | 4P（A、B） |
| 额定频率 | 50Hz | 50Hz |
| 分断等级 | S | S |
| 额定极限短路分断能力 Icu AC400/415V | 35kA | 35kA |
| 额定运行短路分断能力 Ics AC400/415V | 21kA | 21kA |
| 额定剩余动作电流 IΔn（非延时型） | 30mA、100mA、300mA；100mA、300mA、500mA | 30mA、100mA、300mA；100mA、300mA、500mA |
| 额定剩余动作电流 IΔn（延时型） | 100mA、300mA、500mA | 100mA、300mA、500mA |
| 额定剩余不动作电流 | 30、100、300、500mA | 30、100、300、500mA |
| 非延时型分断时间 | <0.1s | <0.1s |
| 固定延时动作时间 | 0.1/0.2/0.3/0.4/0.5/1s | 0.1/0.2/0.3/0.4/0.5/1s |
| 延时可调范围 | 延1：0.1/0.2/0.3s；延2：0.4/0.5/1s | 延1：0.1/0.2/0.3s；延2：0.4/0.5/1s |
| 机械寿命（有维护） | 40000次 | 40000次 |
| 机械寿命（无维护） | 20000次 | 20000次 |
| 电气寿命 AC400/415V | 8000次 | 8000次 |
| 认证 | CCC | CCC |
| 外形尺寸（宽×高×深） | 122×150×93.5mm | 142×165×94mm |

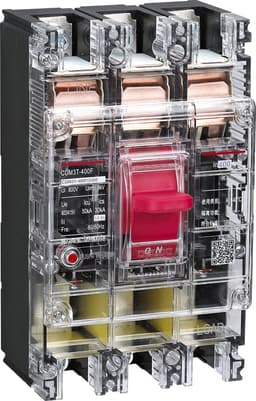

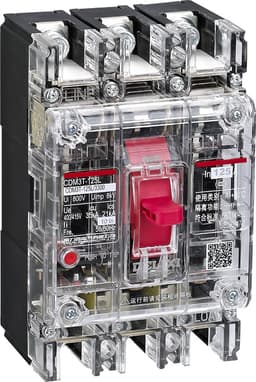

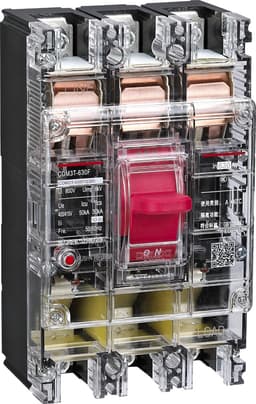

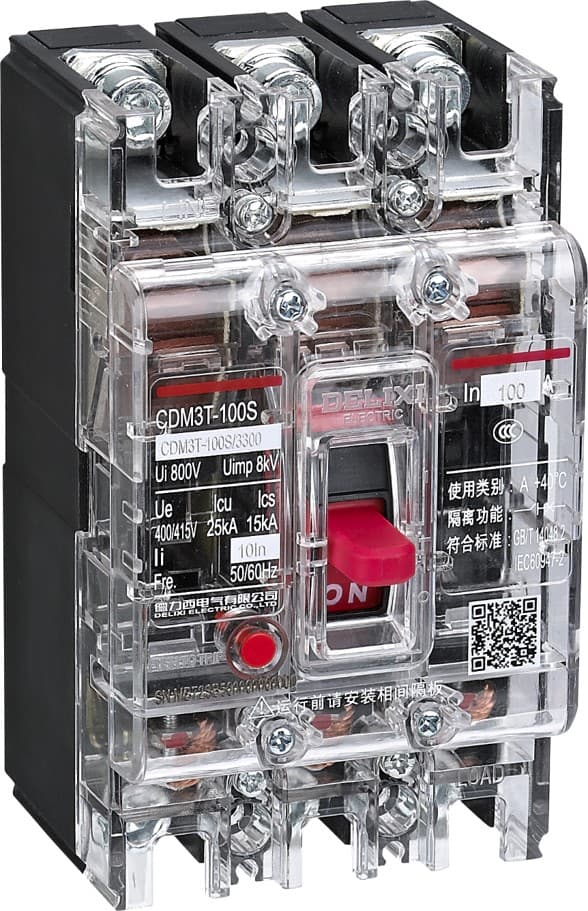

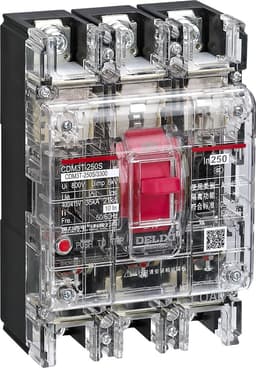

CDM3T 系列技术参数
| 参数 | CDM3T-100 | CDM3T-125 | CDM3T-250 | CDM3T-400 | CDM3T-630 |
|---|---|---|---|---|---|
| 壳架等级电流 | 100AF | 125AF | 250AF | 400AF | 630AF |
| 额定工作电压 Ue | 400/415V | 400/415V | 400/415V | 400/415V | 400/415V |
| 额定绝缘电压 Ui | 800V | 800V | 800V | 800V | 800V |
| 额定冲击耐受电压 Uimp | 8kV | 8kV | 8kV | 8kV | 8kV |
| 额定电流 In | 16-100A | 40-125A | 100-250A | 200-400A | 400-630A |
| 极数 | 3P | 3P | 3P | 3P | 3P |
| 额定频率 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| 分断等级 | S | L | S | F | F |
| Icu AC400/415V | 25kA | 35kA | 35kA | 50kA | 50kA |
| Ics AC400/415V | 15kA | 21kA | 21kA | 30kA | 30kA |
| 机械寿命（有维护） | 40000次 | 40000次 | 40000次 | 20000次 | 20000次 |
| 机械寿命（无维护） | 20000次 | 20000次 | 20000次 | 10000次 | 10000次 |
| 电气寿命 AC400/415V | 8000次 | 8000次 | 8000次 | 7500次 | 7500次 |
| 认证 | CCC | CCC | CCC | CCC | CCC |
产品概述
CDM3LT 系列剩余电流保护塑壳断路器是一种集成剩余电流检测功能的低压保护设备，主要用于交流 400/415V 配电系统中，为电气线路和设备提供过载、短路以及漏电保护。 产品通过检测线路中的剩余电流，当检测到超过设定值的漏电故障时，可快速切断故障电路，有效降低触电风险和电气火灾隐患。 CDM3LT 系列包括 CDM3LT-125 和 CDM3LT-250 两种主要规格，额定电流范围分别覆盖 16A-125A 和 100A-250A。产品采用 4 极结构（A、B 类），适用于三相四线制低压配电系统。 该系列支持多种剩余动作电流设置，包括 30mA、100mA、300mA、500mA，并支持瞬时型、延时型保护方式。用户可根据不同应用场景选择保护灵敏度和动作时间，实现人身保护、设备保护以及选择性保护。 产品具有较高的短路分断能力，CDM3LT-125 和 CDM3LT-250 在 AC400/415V 条件下额定极限短路分断能力 Icu 可达到 35kA，额定运行短路分断能力 Ics 达到 21kA。 产品支持固定式安装，并具备辅助触头、报警触头、分励脱扣器、欠压脱扣器等附件扩展能力，可满足不同配电柜和控制系统需求。 CDM3LT 系列符合相关低压开关设备标准，并通过 CCC 认证。
