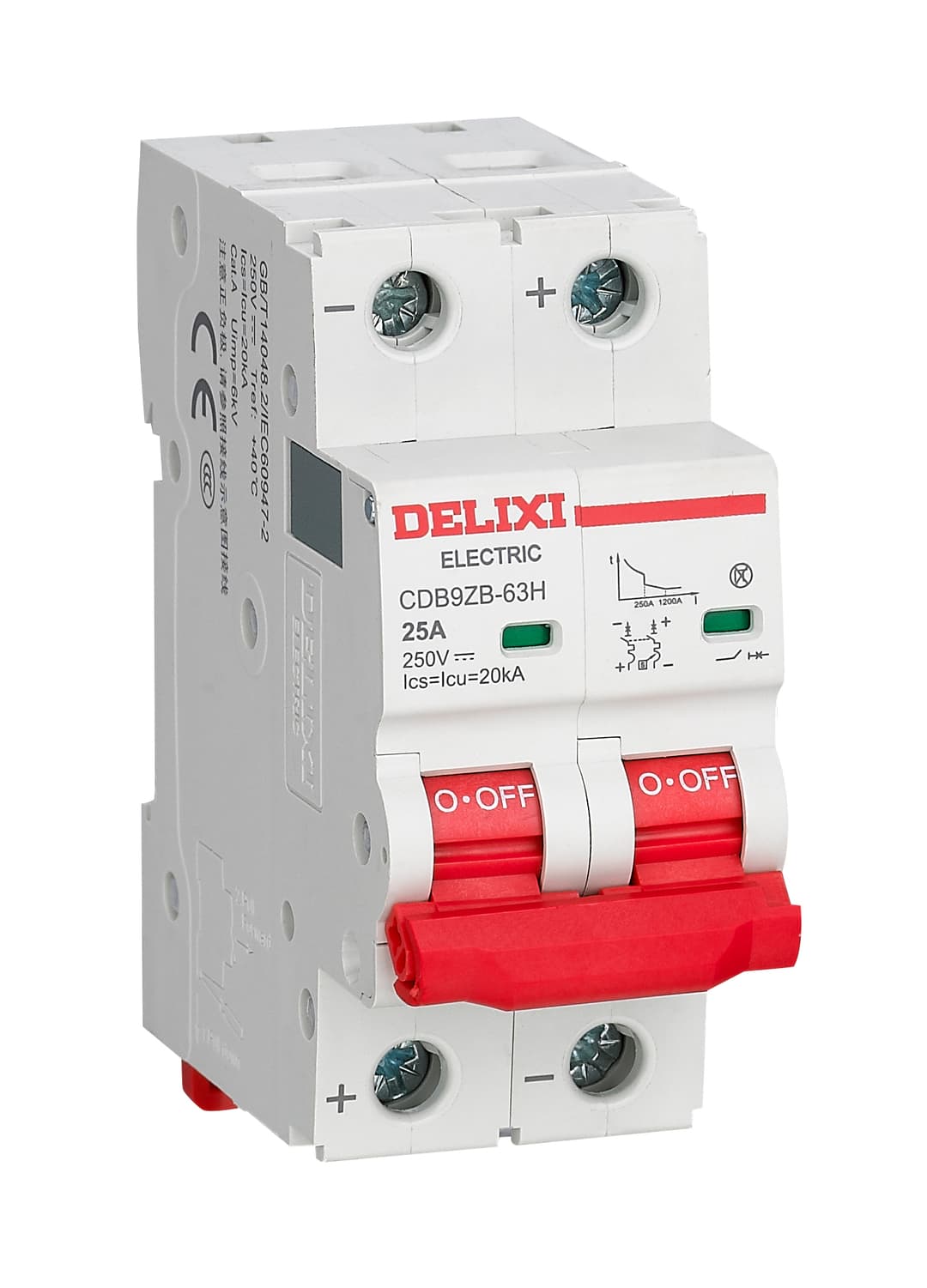

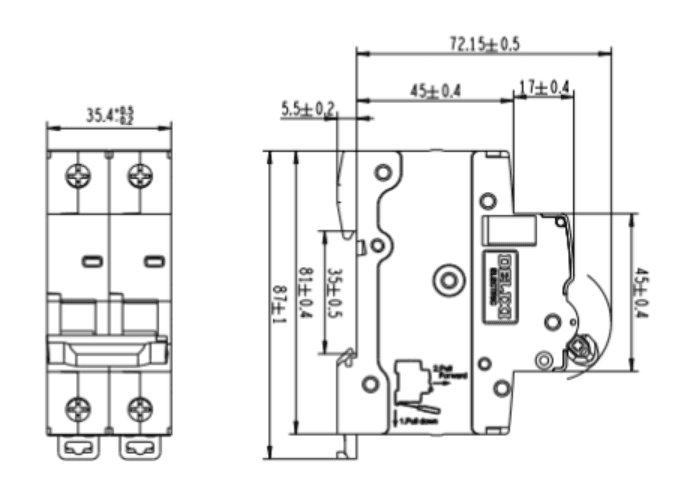

CDB9ZB 三段式直流小型断路器

CDB9ZB 三段式直流小型断路器

CDB9ZB-63 系列三段式直流小型断路器专为直流电力系统设计，适用于额定工作电压 DC250V、额定电流 16A~63A 的应用场景。

产品采用三段式保护结构，提供过载保护、短路短延时保护以及短路瞬时保护功能，可与下级断路器实现全选择性保护，有效避免因下级短路故障导致上级断路器误动作，提高系统连续运行能力。

该系列产品广泛应用于电力电源系统、变电站、直流配电系统、工业控制系统等场合。

产品符合 IEC 60947-2、GB/T 14048.2、DL/T 5044 等标准，并通过 CCC、CE 认证，满足 RoHS 环保要求。

产品特点

• 三段式保护技术，实现过载、短路短延时及短路瞬时保护
• 支持上下级断路器选择性配合，提高系统可靠性
• 适用于 DC250V 直流系统
• 多种额定电流规格可选（16A~63A）
• 紧凑结构设计，适用于标准配电安装
• 支持多种辅助附件扩展

应用领域

• 直流电源系统
• 变电站控制电源
• 工业自动化设备
• 通信电源系统
• 储能及新能源直流系统

技术参数

参数	数值	单位
产品系列	CDB9ZB-63	-
类型	三段式直流小型断路器	-
额定电流 In	16、20、25、32、40、50、63	A
极数	2P	-
额定工作电压 Ue	DC250	V
冲击耐受电压 Uimp	6	kV
分断能力	10/20	kA
机械寿命	20000	次
电气寿命	10000	次
防护等级	IP20	-
符合标准	IEC 60947-2、GB/T 14048.2、DL/T 5044	-
认证	CCC、CE	-
环保标准	RoHS	-

环境及安装特性

参数	数值	单位
工作温度	-30~70	℃
存储温度	-40~85	℃
基准环境温度	40	℃
海拔	≤2000	m
抗湿热性	2类（55℃，相对湿度95%）	-
污染等级	2级	-
适用场合	无显著振动和冲击环境	-
接线能力	隧道式接线端子25	mm²
安装扭矩	2.5	N·m

保护功能

功能	描述
过载保护	防止线路长期过载运行
短路短延时保护	延迟动作，提高选择性保护能力
短路瞬时保护	快速切断短路故障
隔离功能	实现电路安全隔离

可配附件

附件	功能
CDB9 OF	辅助触头
CDB9 SD	报警触头
CDB9 MX+OF	分励脱扣 + 辅助触头
CDB9 FF	双辅助触点
CDB9 FS	辅助报警一体式触点
CDB9 MV	过压保护附件
CDB9 MN	欠压保护附件
CDB9 MVMN	过欠压保护附件
