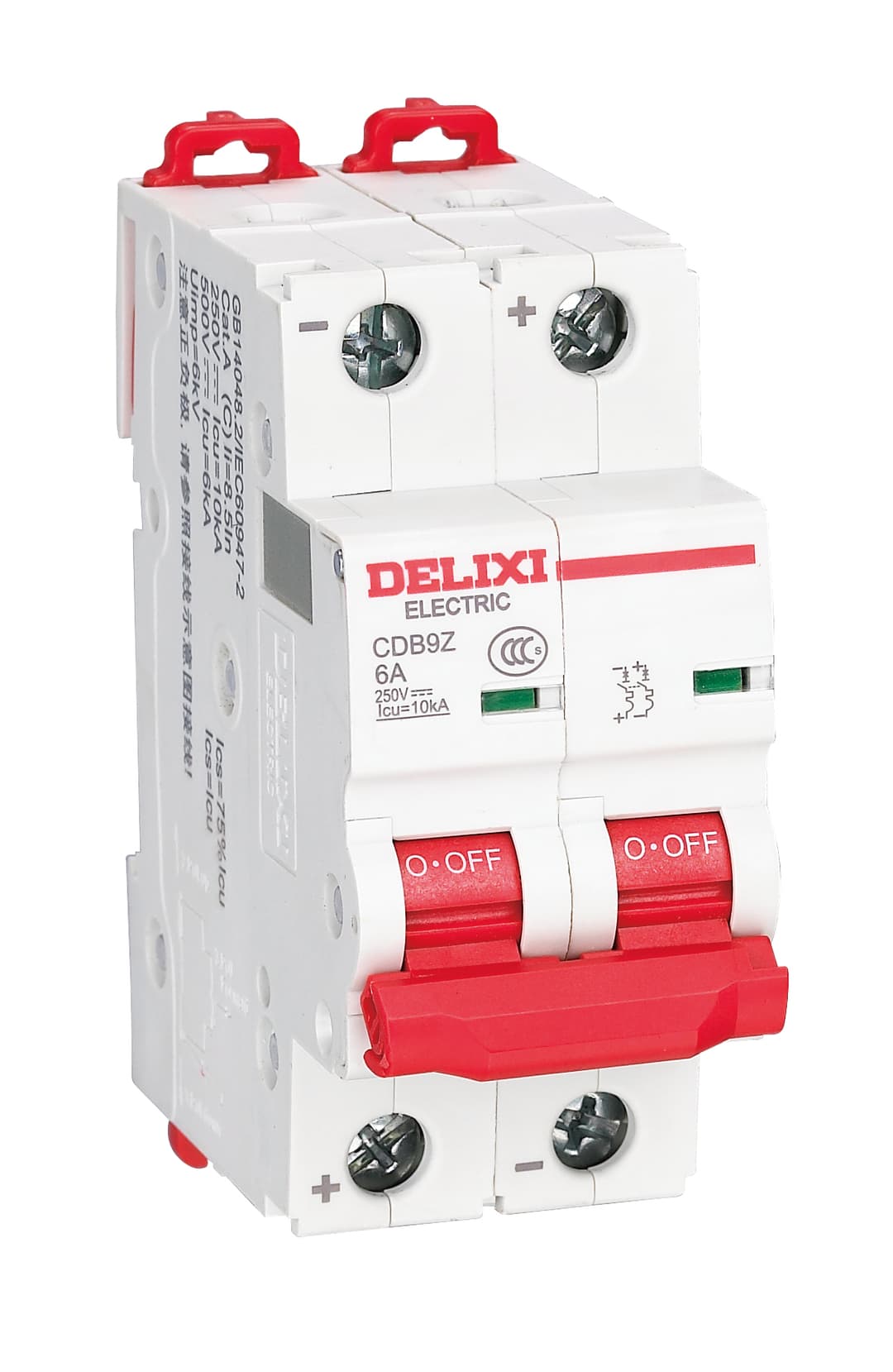

CDB9Z 直流小型断路器

CDB9Z 直流小型断路器

CDB9Z 系列直流小型断路器是一款用于直流电力系统的高性能保护设备，主要应用于工业设备、OEM 成套设备以及直流配电系统。

产品集成过载保护、短路保护、控制和隔离功能，可有效保护直流线路及设备免受过载和短路故障影响，提高系统运行安全性和可靠性。

CDB9Z 支持多种额定电流规格，包括 1A、2A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A，并提供 1P、2P、4P 多种极数选择。

产品支持多种直流电压等级：

• 1P：DC125V/250V
• 2P：DC250V/500V
• 4P：DC1000V

采用直流专用灭弧结构设计，能够满足直流系统中对快速分断和安全隔离的要求。产品支持 B 型、C 型脱扣曲线，分别适用于小冲击负载和普通负载及配电线路保护。

CDB9Z 采用模块化结构设计，可安装于标准 DIN 导轨，支持多种附件扩展，包括 OF、SD、FF、FS、MX+OF 等辅助及控制附件。

产品广泛应用于工业直流系统、通信电源、储能系统、新能源设备、控制柜以及 OEM 配套设备。

产品特点

• 专用于直流系统保护
• 提供过载保护、短路保护和隔离功能
• 支持 DC125V~1000V 多种电压等级
• 额定电流范围 1A~63A
• 支持 1P、2P、4P 极数配置
• 高可靠直流灭弧设计
• 支持 B 型、C 型脱扣曲线
• 标准 DIN 导轨安装
• 支持多种辅助附件扩展

应用领域

• 工业直流配电系统
• 通信电源系统
• 储能系统
• 光伏及新能源设备
• 工业控制柜
• OEM 成套设备

技术参数

参数	数值	单位
产品系列	CDB9Z	-
产品类型	直流小型断路器	-
额定电流 In	1、2、4、6、10、16、20、25、32、40、50、63	A
壳架等级	63	A
极数	1P、2P、4P	-
脱扣曲线	B型、C型	-
额定工作电压	DC125/250/500/1000	V
额定冲击耐受电压 Uimp	6	kV
分断能力	1P：DC125V 10kA；2P：DC250V 10kA；1P：DC250V/2P：DC500V 10kA；4P：DC1000V 6kA	kA
限流等级	3	-
机械寿命	20000	次
电气寿命	3000	次

环境特性

参数	数值	单位
工作温度	-35~70	℃
海拔	≤2000	m
抗湿热性	2类（55℃，相对湿度95%）	-
使用环境	无显著振动和冲击的场所	-

接线特性

参数	数值	单位
接线端子形式	隧道式接线端子	-
1A~32A 最大接线能力	≤25	mm²
40A~63A 最大接线能力	≤35	mm²

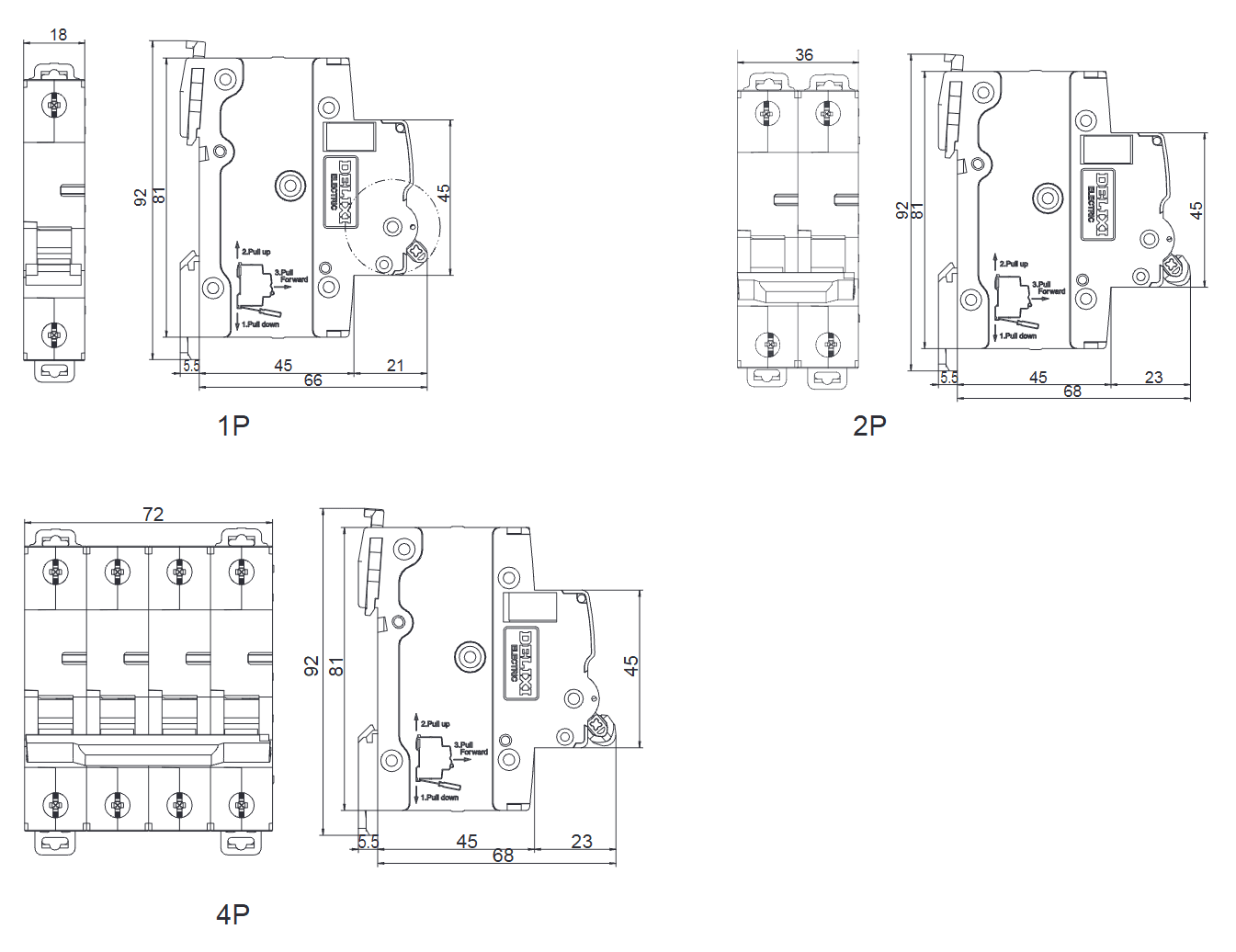

安装特性

参数	数值	单位
安装方式	模块化结构，标准DIN导轨安装	-
防护等级	IP20	-
额定扭矩	2.5~3.5	N·m

可配附件

附件	功能
OF	辅助触点
SD	报警触点
FF	双辅助触点
FS	辅助报警一体触点
MX+OF	分励脱扣器+辅助触点

符合标准及认证

项目	内容
符合标准	GB/T 14048.2、IEC/EN 60947-2
符合认证	CCC、CE、CB、SEMKO

脱扣特性

类型	特性
B型曲线	保护短路电流较小的负载，瞬时脱扣范围约 4.4~6.6In
C型曲线	保护普通负载和配电线路，瞬时脱扣范围约 6.8~10.2In
