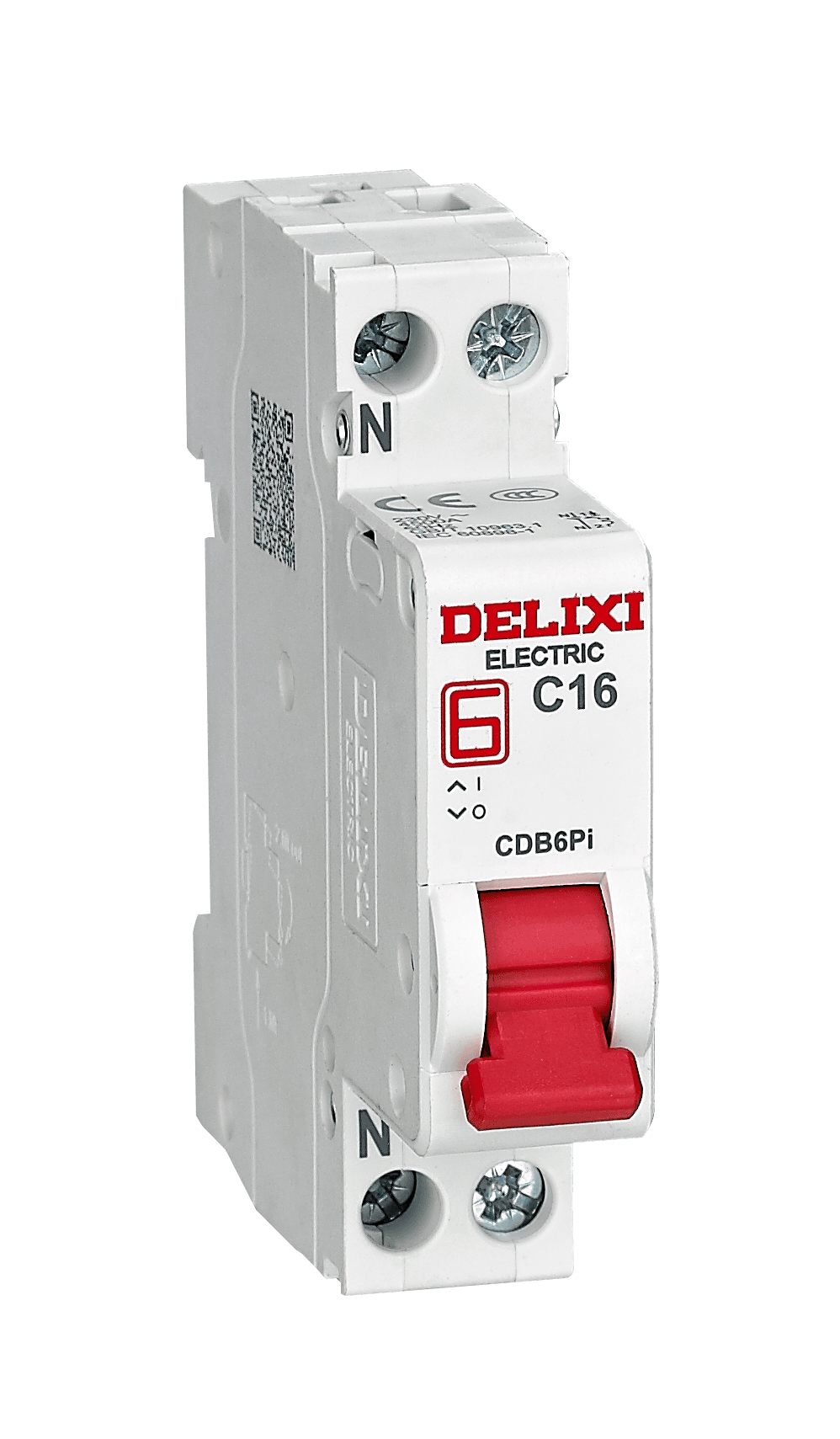

CDB6Pi 相线 + 中性线断路器

CDB6Pi 相线 + 中性线断路器

CDB6Pi 系列相线+中性线断路器专为单相交流低压配电系统设计，集成短路保护、过载保护和隔离功能，可有效保护电气线路及终端设备，提高供电系统的安全性和可靠性。

产品采用 1P+N 极结构设计，额定工作电压为 230VAC，额定电流范围覆盖 6A~40A，适用于住宅、商业建筑以及工业终端配电应用。

CDB6Pi 采用热磁脱扣保护技术，可提供 C 型和 D 型脱扣曲线选择，满足普通负载以及具有较高启动电流设备的保护需求。

产品结构紧凑，支持标准 35mm DIN 导轨安装，采用 U 型接线端子设计，支持上下进线方式，安装灵活方便。

该系列产品广泛应用于住宅配电箱、商业建筑配电系统、工业控制柜以及低压终端保护场景。

产品符合 GB/T 10963.1、IEC/EN 60898-1 标准，并满足 CCC、CE 和 RoHS 认证要求。

产品特点

• 提供短路保护、过载保护和隔离功能
• 1P+N 极设计，实现相线和中性线同步保护
• 额定电流范围 6A~40A
• 支持 C 型、D 型脱扣曲线
• 标准 35mm DIN 导轨安装
• 支持上下进线方式
• 紧凑结构，节省安装空间
• 支持电气及机械附件扩展

应用领域

• 住宅低压配电系统
• 商业建筑配电
• 终端配电箱
• 工业控制柜
• 单相交流设备保护

技术参数

参数	数值	单位
产品系列	CDB6Pi	-
产品类型	相线 + 中性线断路器	-
极数	1P+N	-
额定工作电压 Ue	230 AC	V
额定电流 In	6、10、16、20、25、32、40	A
额定频率	50	Hz
分断能力	4.5	kA
额定绝缘电压 Ui	500	V
额定短路能力 Icn	4.5	kA
额定冲击耐受电压 Uimp	4	kV
介电测试电压	2kV（50Hz，1分钟）	-
隔离功能	具备	-
污染等级	2	-
脱扣形式	热磁脱扣	-
脱扣曲线	C型、D型	-

认证标准

项目	内容
符合标准	GB/T 10963.1、IEC/EN 60898-1
符合认证	CCC、CE、RoHS

机械特性

参数	数值	单位
手柄颜色	红色	-
通断指示	ON-OFF 指示	-
机械寿命	20000	次
电气寿命	10000	次
抗机械冲击	30g，3次冲击，持续时间11ms	-
抗振动	IEC/EN 60068-2-6	-
抗湿热	2类，28天循环	-
基准环境温度	30	℃
使用环境温度	-35~70	℃
存储温度	-40~85	℃
防护等级	配电箱内 IP40，直接安装 IP20	-

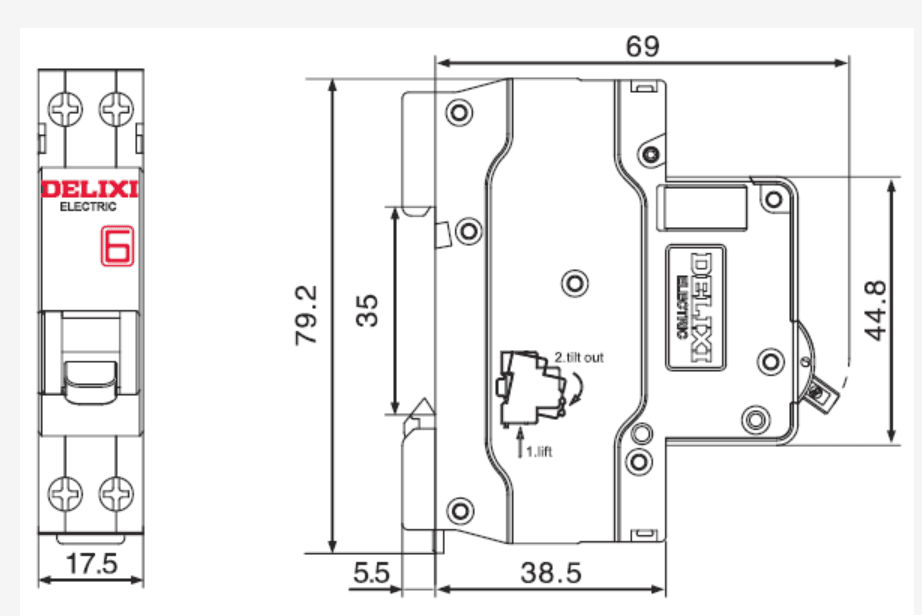

安装特性

参数	数值	单位
接线端子形式	U型接线端子	-
最大接线能力	10	mm²
最大紧固扭矩	2	N·m
使用工具	十字螺丝刀或一字螺丝刀	-
安装方式	标准35mm DIN导轨安装	-
进线方式	上下均可进线	-

脱扣特性

类型	特性
C型曲线	5In~10In
D型曲线	10In~14In
