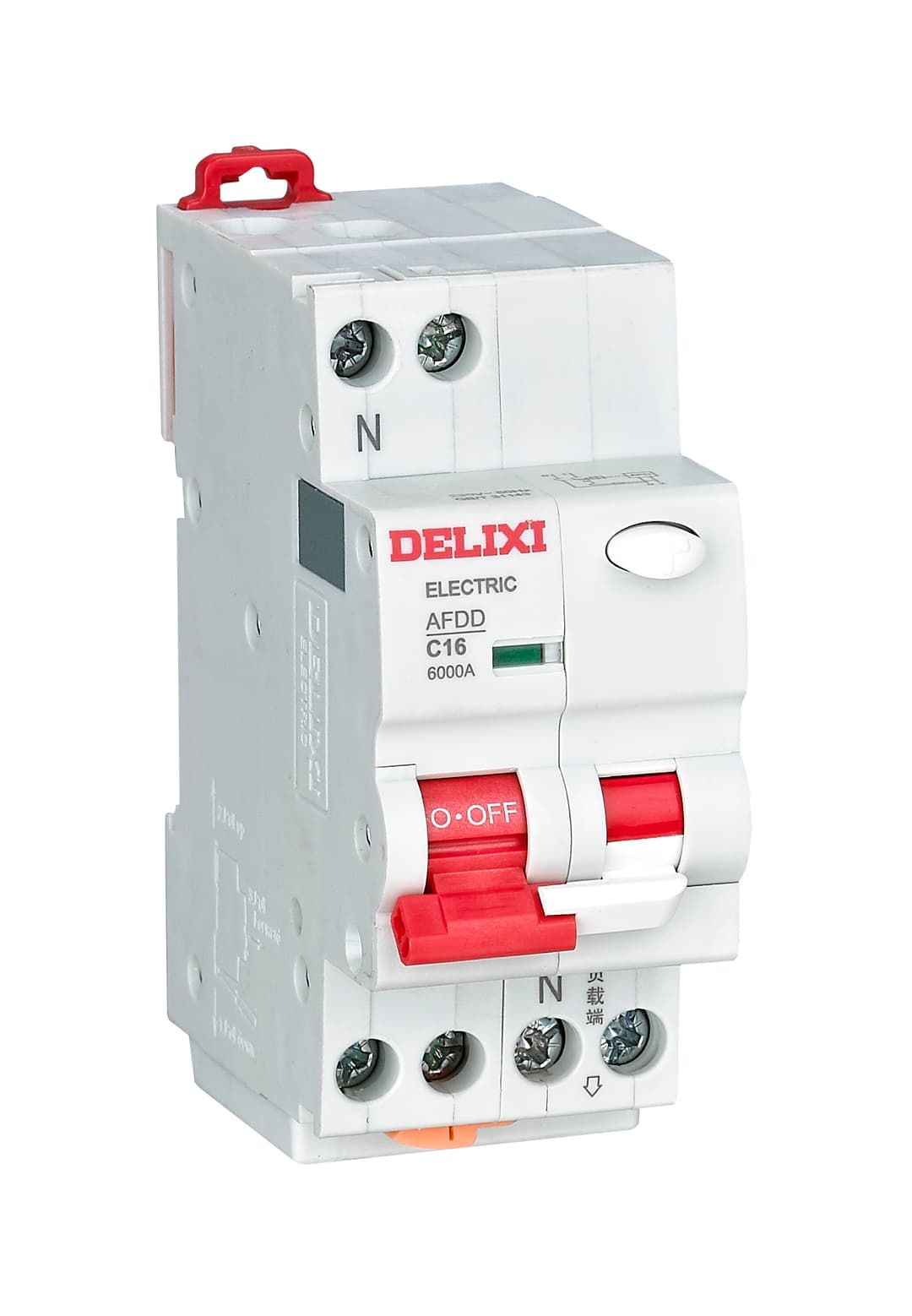

AFDD 电弧故障保护断路器

产品概述

AFDD电弧故障保护断路器是一款用于低压配电系统的电弧故障检测与保护设备。

产品集成电弧故障保护、短路保护和过载保护功能，可有效检测线路中的异常电弧故障，并及时切断故障电路，提高电气系统运行安全性。

该产品适用于交流50Hz、额定工作电压230V的低压配电环境，采用1P+N极数设计，支持6A、10A、16A、20A多种额定电流规格。

主要功能

• 电弧故障保护
• 短路保护
• 过载保护

产品特点

• 集成电弧故障检测功能
• 提供多重电气保护
• 1P+N紧凑型结构设计
• 支持C型脱扣曲线
• 额定短路分断能力达到6kA
• 支持DIN导轨安装
• 兼容电气及机械附件

应用领域

适用于：

• 住宅配电系统
• 商业建筑配电
• 低压终端保护
• 对电气安全要求较高的场所

电气特性

参数	数值	单位
额定绝缘电压Ui	250（相对地）/500（相对相）	V
额定冲击耐受电压Uimp	4	kV
隔离功能	具备	-
污染等级	2	-
脱扣形式	热磁脱扣	-
电气及机械附件	支持	-

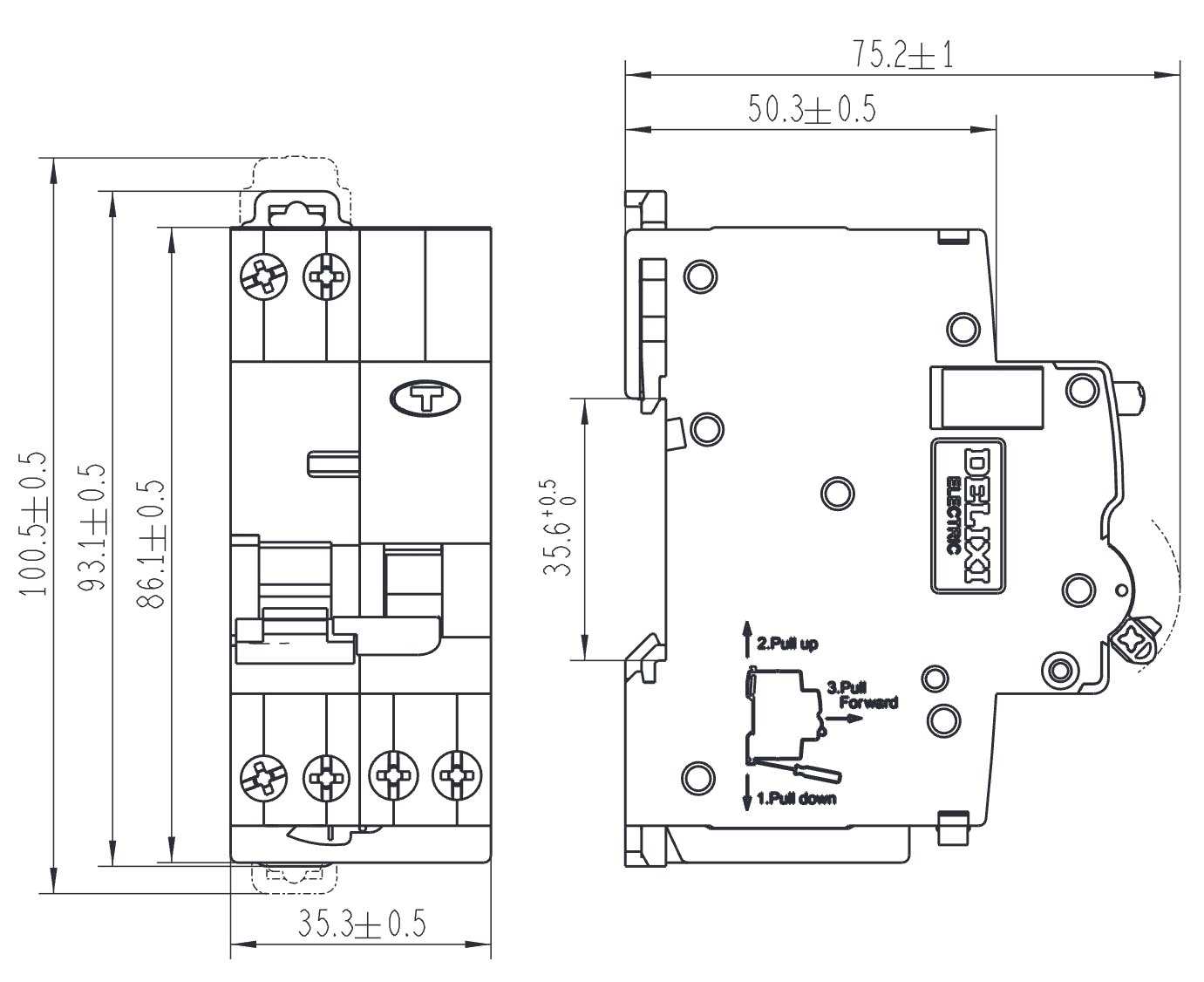

机械特性

参数	数值	单位
机械寿命	20000	次
电气寿命	10000	次
防护等级（安装于配电箱内）	IP40	-
防护等级（直接安装）	IP20	-
抗机械冲击	30g，3次冲击，持续时间11ms	-
抗振动	IEC/EN 60068-2，无显著振动区域	-
抗湿热	2类，28次循环	-
高温湿热环境	55℃，相对湿度90%-96%	-
湿热环境	25℃，相对湿度95%-100%	-
基准温度环境	30	℃
使用环境温度	-35~+70	℃
存储温度	-40~+85	℃

产品选型

参数	选项
产品名称	AFDD
极数	1P+N
脱扣类型	C型
额定电流	6A、10A、16A、20A
