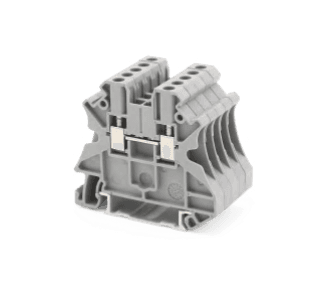

RUT 2.5/4/6/10/16 — универсальные клеммные блоки

koomen RUT
🔍
koomen RUT
koomen RUT - 2
koomen RUT - 3
koomen RUT - 4
Бренд
koomen
Модель
RUT
Серия
RUT
Категория
Terminal

Характеристики продукта

Модели

Параметр RUT 2.5 RUT 4 RUT 6 RUT 10 RUT 16
Серый RUT 2.5 RUT 4 RUT 6 RUT 10 RUT 16
Синий RUT 2.5 BU RUT 4 BU RUT 6 BU RUT 10 BU RUT 16 BU
Красный RUT 2.5 RD RUT 4 RD RUT 6 RD RUT 10 RD RUT 16 RD
Жёлтый RUT 2.5 YE RUT 4 YE RUT 6 YE RUT 10 YE RUT 16 YE
Минимальное количество в упаковке 60 60 40 40 45
Толщина клеммы 5.2 мм 6.2 мм 8.2 мм 10.2 мм 12 мм
Монтаж Универсальная U-образная DIN-рейка Универсальная U-образная DIN-рейка Универсальная U-образная DIN-рейка Универсальная U-образная DIN-рейка Универсальная U-образная DIN-рейка

Размеры клемм

Параметр Единица RUT 2.5 RUT 4 RUT 6 RUT 10 RUT 16
Толщина мм 5.2 6.2 8.2 10.2 12
Ширина мм 47.7 47.7 47.7 47.7 55.3
Толщина торцевой пластины мм 2.2 2.2 2.2 2.2 2.2
Высота (UT2.5 / U10 / U15) мм 47.5 / 50 / 55 47.5 / 50 / 55 47.5 / 50 / 55 47.5 / 50 / 55 55 / 57.5 / 62.5

Электрические параметры и подключение

Параметр Единица RUT 2.5 RUT 4 RUT 6 RUT 10 RUT 16
Жёсткий проводник мм² 0.25–4.0 0.14–6.0 0.2–10 0.5–16 1.5–25
Гибкий проводник мм² 0.25–4.0 0.14–6.0 0.2–10 0.5–16 1–25
Максимальный ток нагрузки А 32 41 57 76 101
Номинальное напряжение В 1000 1000 1000 1000 1000
Номинальное сечение мм² 2.5 4 6 10 16
Номинальное импульсное выдерживаемое напряжение кВ 8 8 8 8 8
Степень загрязнения - 3 3 3 3 3
Диапазон подключения AWG 26–12 26–10 24–12 20–6 16–4
Гибкий проводник с наконечником мм² 0.14–2.5 0.14–4.0 0.2–6 0.5–10 1–16
Гибкий проводник с изолированным наконечником мм² 0.14–2.5 0.14–4.0 0.2–6 0.5–10 1–16

Подключение нескольких проводников

Параметр Единица RUT 2.5 RUT 4 RUT 6 RUT 10 RUT 16
Жёсткий проводник мм² 0.14–1.5 0.14–1.5 0.2–2.5 0.5–4 1–6
Гибкий проводник мм² 0.14–1.5 0.14–1.5 0.2–2.5 0.5–4 1–6
Гибкий проводник с наконечником мм² 0.14–1.5 0.25–1.5 0.25–1.5 0.5–2.5 1–6
Гибкий проводник с двойным изолированным наконечником TWIN мм² 0.14–1.5 0.5–2.5 0.25–4 0.5–6 0.75–10
Длина зачистки мм 9 9 10 10 14
Тип винта - M3 M3 M4 M4 M5
Момент затяжки Н·м 0.5–0.6 0.6–0.8 1.5–1.8 1.5–1.8 2.5–3

Аксессуары

Параметр RUT 2.5 RUT 4 RUT 6 RUT 10 RUT 16
Торцевая пластина D-RUT 2.5/10 D-RUT 2.5/10 D-RUT 2.5/10 D-RUT 2.5/10 D-RUT 16
Минимальное количество торцевых пластин в упаковке 100 100 100 100 100
Вставная перемычка FBS 2-5 / 3-5 / 4-5 / 5-5 / 10-5 FBS 2-6 / 3-6 / 4-6 / 5-6 / 10-6 FBS 2-8 / 3-8 / 4-8 / 5-8 / 10-8 FBS 2-10 / FBS 5-10 FBS 2-12
Разделительная пластина ATP-RUT ATP-RUT ATP-RUT ATP-RUT -
Испытательный адаптер RPAI-4 RPAI-4 RPAI-4 RPAI-4 -
Концевой фиксатор / U-образная монтажная рейка - - - - E/AL-TS35
Шлицевая отвёртка SZS 0.6×3.5 SZS 0.6×3.5 SZS 1.0×4.0 SZS 1.0×4.0 SZS 1.0×6.5
Маркировочная полоса, белая ZB 5 ZB 6 ZB 8 ZB 10 ZB 12
Маркировочная полоса, оранжевая ZB 5 OG ZB 6 OG ZB 8 OG ZB 10 OG ZB 12 OG

Материалы и сертификация

Параметр RUT 2.5 RUT 4 RUT 6 RUT 10 RUT 16
Изоляционный материал PA PA PA PA PA
Класс огнестойкости V0 V0 V0 V0 V0
Индекс сравнительного трекинга CTI 600 600 600 600 600
Данные сертификации AL/MA/CNAS: CCDT / KETOP AL/MA/CNAS: CCDT / KETOP AL/MA/CNAS: CCDT / KETOP AL/MA/CNAS: CCDT / KETOP AL/MA/CNAS: CCDT / KETOP
Номинальное рабочее напряжение / ток 1000 В / 24 А 1000 В / 32 А 1000 В / 41 А 1000 В / 57 А 1000 В / 76 А
Стандарт IEC 60947-7-1 / GB/T 14048.7 IEC 60947-7-1 / GB/T 14048.7 IEC 60947-7-1 / GB/T 14048.7 IEC 60947-7-1 / GB/T 14048.7 IEC947-7-1-1 / GB/T 14048.7
