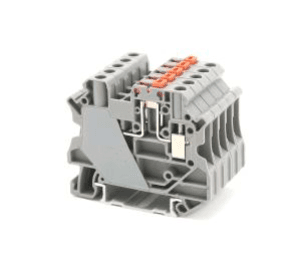

RUT 4-MT / RUT 4-MT-P/P Ножевая размыкаемая клемма

Модели продукции

Описание	Цвет	Модель	Минимальное количество в упаковке
Клемма для установки на универсальную U-образную DIN-рейку	Серый	RUT4-MT	55
Клемма для установки на универсальную U-образную DIN-рейку	Синий	RUT4-MT BU	55
Клемма для установки на универсальную U-образную DIN-рейку	Красный	RUT4-MT RD	55
Клемма для установки на универсальную U-образную DIN-рейку	Жёлтый	RUT4-MT YE	55
Клемма для U-образной DIN-рейки, винт подключения с тестовым гнездом	Серый	RUT4-MT-P/P	55
Клемма для U-образной DIN-рейки, винт подключения с тестовым гнездом	Синий	RUT4-MT-P/P BU	55
Клемма для U-образной DIN-рейки, винт подключения с тестовым гнездом	Красный	RUT4-MT-P/P RD	55
Клемма для U-образной DIN-рейки, винт подключения с тестовым гнездом	Жёлтый	RUT4-MT-P/P YE	55

Аксессуары

Параметр	RUT 4-MT	RUT 4-MT-P/P
Вставная перемычка, 2 позиции	FBS 2-6	FBS 2-6
Вставная перемычка, 3 позиции	FBS 3-6	FBS 3-6
Вставная перемычка, 4 позиции	FBS 4-6	FBS 4-6
Вставная перемычка, 5 позиций	FBS 5-6	FBS 5-6
Вставная перемычка, 10 позиций	FBS 10-6	FBS 10-6
Тестовый адаптер, серый	RPAI-4	RPAI-4
Шлицевая отвёртка	SZS 0.6×3.5	SZS 0.6×3.5
Быстрая маркировочная полоса, белая	ZB 6	ZB 6
Быстрая маркировочная полоса, оранжевая	ZB 6 OG	ZB 6 OG

Вставная перемычка используется для поперечного соединения соседних клемм, устанавливается непосредственным вставлением, поддерживает до 20 позиций, может разделяться, цвет — красный.

Размеры клеммы

Параметр	RUT 4-MT	RUT 4-MT-P/P
Толщина / ширина / толщина торцевой пластины	6.2 / 57.8 / - мм	6.2 / 57.8 / - мм
Высота (U7.5 / U10 / U15)	49.1 / 51.6 / 56.6 мм	49.1 / 51.6 / 56.6 мм

Технические параметры

Технические параметры согласно GB14048.1 / IEC947-7-1:

Параметр	RUT 4-MT	RUT 4-MT-P/P
Жёсткий проводник / гибкий проводник	0.14-6 / 0.14-6 мм²	0.14-6 / 0.14-6 мм²
Максимальный ток нагрузки / номинальное напряжение / сечение	20 / 500 / 4 A/V/mm²	20 / 500 / 4 A/V/mm²
Номинальное импульсное выдерживаемое напряжение / степень загрязнения	6 / 3	6 / 3
Диапазон подключения	AWG 26-10	AWG 26-10
Гибкий проводник с наконечником / изолированным наконечником	0.14-4 / 0.14-4 мм²	0.14-4 / 0.14-4 мм²

Подключение нескольких проводников

Параметр	RUT 4-MT	RUT 4-MT-P/P
Жёсткий проводник / гибкий проводник	0.14-1.5 / 0.14-1.5 мм²	0.14-1.5 / 0.14-1.5 мм²
Гибкий проводник с наконечником	0.14-1.5 мм²	0.14-1.5 мм²
Гибкий проводник с двойным изолированным наконечником TWIN	0.5-2.5 мм²	0.5-2.5 мм²

Дополнительные параметры

Параметр	RUT 4-MT	RUT 4-MT-P/P
Длина зачистки	9 мм	9 мм
Тип винта	M3	M3
Момент затяжки	0.6-0.8 Н·м	0.6-0.8 Н·м
Изоляционный материал	PA	PA
Класс огнестойкости	V0	V0
Индекс трекингостойкости CTI	600	600
Номинальное рабочее напряжение / номинальный рабочий ток	500 В / 20 А	500 В / 20 А
Стандарты	IEC60947-7-1, GB/T 14048.7	IEC60947-7-1, GB/T 14048.7
