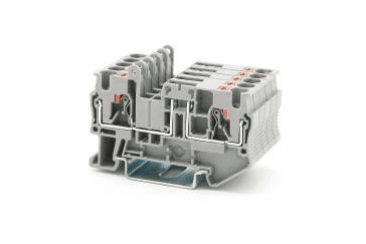

RPV 4-TG — размыкаемая клемма с верхним подключением

Основная информация

Параметр	Значение
Модель	RPV 4-TG GY
Цвет	Серый
Толщина клеммы	6.2 мм
Минимальное количество в упаковке	100
Монтаж	Установка на универсальную U-образную DIN-рейку

Аксессуары

Параметр	Модель / спецификация
Торцевая пластина	D-RPV 4-HESI
Вставная перемычка	FBS 2-6
Вставная перемычка	FBS 3-6
Вставная перемычка	FBS 4-6
Вставная перемычка	FBS 5-6
Вставная перемычка	FBS 10-6
Переходная перемычка, 2-позиционная, красная	/
Испытательный адаптер, серый	RPAI - 4
Испытательный адаптер, красный	/
Шлицевая отвёртка	SZS 0.6×3.5
Быстрая маркировочная полоса, белая	UC-TMF 6

Размеры клеммы

Параметр	Единица	Значение
Толщина / ширина / толщина торцевой пластины	мм	6.2 / 60.7 / 2.2
Высота (UT 5 / U10 / U15)	мм	41.7 / 44.2 / 49.2

Технические параметры согласно GB14048.1 / IEC947-7-1

Параметр	Единица	Значение
Жёсткий проводник / гибкий проводник	мм²	0.2–6.0 / 0.2–4.0
Максимальный ток нагрузки / номинальное напряжение / сечение	А / В / мм²	20 / 500 / 4
Номинальное импульсное выдерживаемое напряжение / степень загрязнения	кВ / -	6 / 3
Диапазон подключения	-	AWG 24–10
Гибкий проводник с наконечником / гибкий проводник с изолированным наконечником	мм²	0.25–4 / 0.25–4

Подключение нескольких проводников

Параметр	Единица	Значение
Жёсткий проводник / гибкий проводник	мм²	0.14–1.5 / 0.14–1.5
Гибкий проводник с наконечником	мм²	0.14–1.5
Гибкий проводник с двойным изолированным наконечником TWIN	мм²	0.5–1
Длина зачистки	мм	10–12

Материалы и сертификация

Параметр	Значение
Изоляционный материал	PA
Класс огнестойкости	V0
Данные сертификации	AL/MA/CNAS: CCDT / KETOP
Номинальное рабочее напряжение / номинальный рабочий ток	500 В / 20 А
Применяемый стандарт	GB14048.7 / IEC60947-7-1
