Характеристики продукта
Расшифровка обозначения модели
| Код модели | Описание |
|---|---|
| N | Код предприятия |
| XB | Код категории продукта |
| L□ | Код функции (LE: электронный RCBO; L: версия с защитой от перенапряжения) |
| 40 | Номинальный ток корпуса (A) |
Технические параметры
| Параметр | Значение | Единица |
|---|---|---|
| Модель продукта | NXBL-40 | - |
| Тип продукта | Автоматический выключатель дифференциального тока (RCBO) | - |
| Стандарт | GB/T 16917.1, IEC 61009-1 | - |
| Сертификация | CCC, CE | - |
| Основные функции | Защита от перегрузки, короткого замыкания и утечки тока | - |
| Номинальный ток (In) | 6А, 10А, 16А, 20А, 25А, 32А, 40А | A |
| Номинальный ток утечки (IΔn) | 10мА, 30мА | A |
| Номинальное рабочее напряжение (Uc) | 230 | В |
| Номинальное изоляционное напряжение (Ui) | 500 | В |
| Номинальная частота | 50 | Гц |
| Характеристика мгновенного срабатывания | C, D | - |
| Количество полюсов | 1P+N | - |
| Механическая износостойкость | 20000 | операций |
| Электрическая износостойкость | 10000 | операций |
| Номинальная отключающая способность (Icn) | 4500 | A |
| Рабочая отключающая способность (Ics) | 4500 | A |
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 4 | кВ |
| Номинальная способность включения и отключения остаточного короткого замыкания (IΔm) | 500 | A |
Коэффициент снижения нагрузки при установке нескольких устройств рядом
| Количество установленных устройств | Коэффициент снижения |
|---|---|
| ≤3 устройства | 0.90-0.95In |
| 4-6 устройств | 0.80-0.86In |
| 7-9 устройств | 0.76-0.78In |
| ≥9 устройств | 0.76In |
Коэффициент корректировки по высоте установки
| Высота установки | Коэффициент корректировки |
|---|---|
| ≤2000м | In |
| 3000м | 0.96In |
| 4000м | 0.91In |
| 5000м | 0.90In |
Области применения
- Жилые системы распределения электроэнергии
- Низковольтные системы электроснабжения коммерческих зданий
- Промышленные шкафы управления
- Распределительные щиты и защита конечных цепей
- Защита цепей освещения
- Защита розеточных линий и оборудования от утечки тока
- Низковольтные электрические системы с требованиями повышенной безопасности

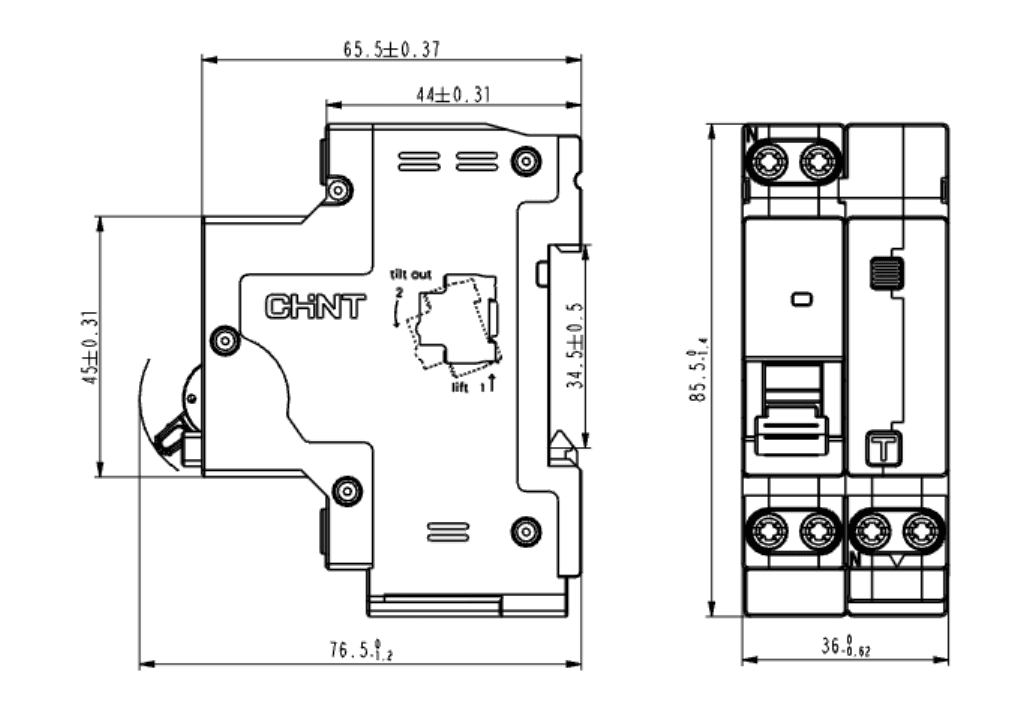

尺寸图

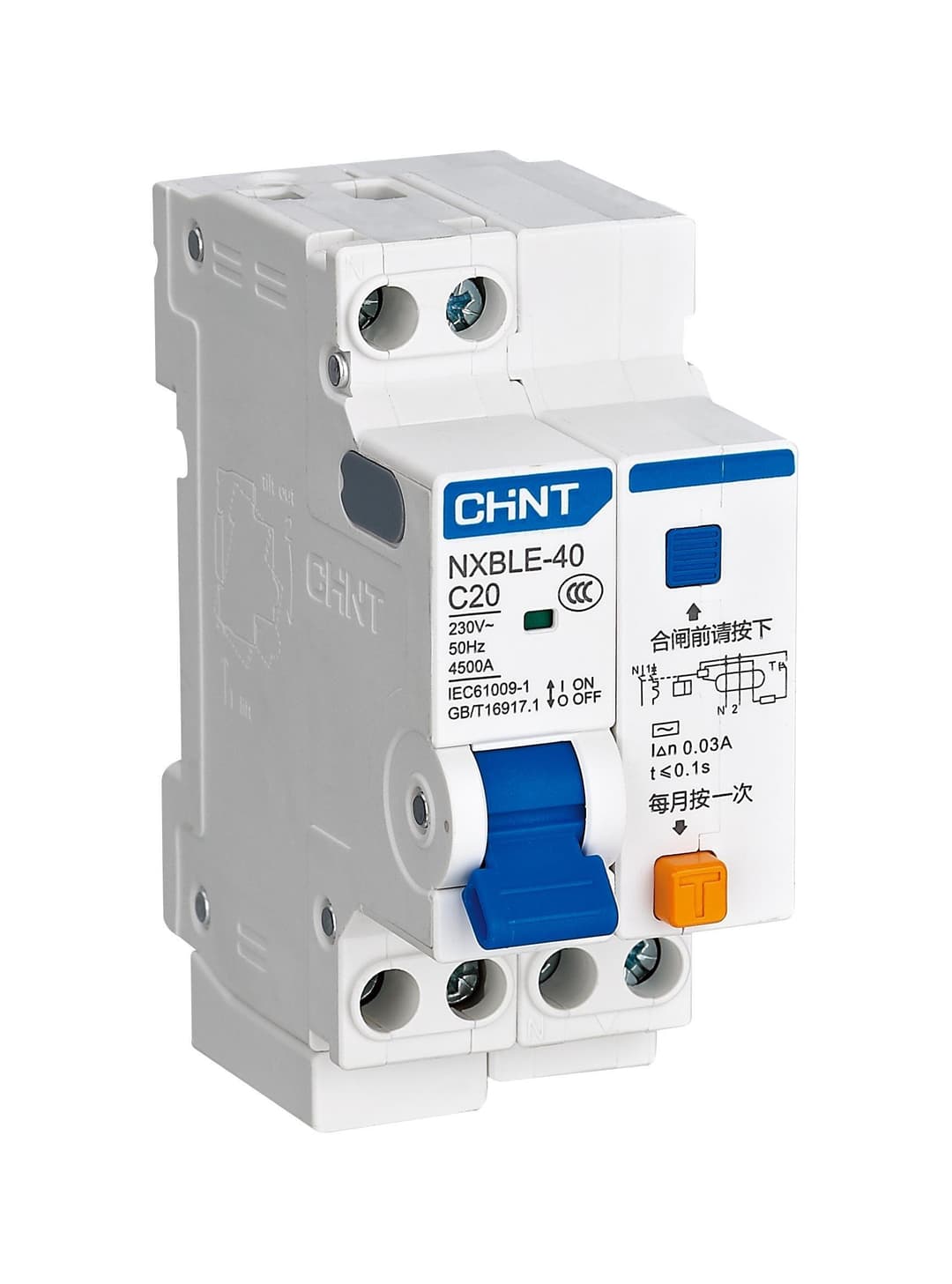

Обзор продукта
Автоматический выключатель дифференциального тока серии NXBL-40 (RCBO) представляет собой низковольтное защитное устройство, объединяющее несколько функций защиты. Он предназначен для применения в конечных системах распределения электроэнергии низкого напряжения. Устройство обеспечивает **защиту от перегрузки, защиту от короткого замыкания и защиту от остаточного (дифференциального) тока**, эффективно снижая риски повреждения оборудования и поражения электрическим током при возникновении утечек, перегрузок или коротких замыканий. NXBL-40 соответствует требованиям **GB/T 16917.1 и IEC 61009-1** и имеет сертификаты **CCC и CE**, обеспечивая надежную работу и высокий уровень безопасности. Серия NXBL-40 выпускается с различными номинальными токами: **6А, 10А, 16А, 20А, 25А, 32А и 40А**. Доступны значения номинального дифференциального тока срабатывания **10мА и 30мА**, что позволяет применять устройство для различных систем защиты от утечки тока. Компактная конструкция поддерживает конфигурацию **1P+N**. Механический ресурс составляет до **20 000 операций**, электрический ресурс — **10 000 операций**. Номинальная отключающая способность при коротком замыкании достигает **4500А**, что делает устройство подходящим для жилых распределительных щитов, коммерческих зданий, промышленных шкафов управления и других низковольтных систем.
