Характеристики продукта
Технические параметры
| Параметр | Значение | Ед. изм. |
|---|---|---|
| Тип изделия | Миниатюрный автоматический выключатель фаза + нейтраль | - |
| Функции | Защита от короткого замыкания, защита от перегрузки, изоляция | - |
| Количество полюсов | 1P+N | - |
| Номинальное рабочее напряжение Ue | AC 230 | V |
| Номинальный ток In | 6-40 | A |
| Номинальная частота | 50 | Hz |
| Номинальная отключающая способность Icn | 4.5 | kA |
| Номинальное напряжение изоляции Ui | 500 | V |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4 | kV |
| Испытательное напряжение изоляции | 2kV (50/60Hz, 1 минута) | - |
| Категория применения | A | - |
| Функция изоляции | Есть | - |
| Степень загрязнения | 2 | - |
| Тип расцепителя | Тепловой и электромагнитный расцепитель | - |
| Характеристика отключения | Кривая C (5In |
- |
| Электрические и механические аксессуары | Есть | - |
| Механическая износостойкость | 20000 | циклов |
| Электрическая износостойкость | 10000 | циклов |
| Степень защиты | IP40 (в распределительном щите); IP20 (открытая установка) | - |
| Устойчивость к механическому удару | 30g, длительность 11 мс | - |
| Устойчивость к вибрации | Соответствует IEC/EN 60068-2-6 | - |
| Стойкость к влажному теплу | Категория 2, 28-дневный циклический тест | - |
| Базовая температура окружающей среды | 30 | ℃ |
| Рабочая температура | -35~+70 | ℃ |
| Температура хранения | -40~+85 | ℃ |
| Тип клеммы | U-образная клемма | - |
| Максимальное сечение провода | 16 | mm² |
| Максимальный момент затяжки | 2 | N·m |
| Рекомендуемый инструмент | Крестовая или плоская отвертка | - |
| Способ монтажа | Стандартная DIN-рейка 35 мм | - |
| Способ подключения | Верхнее и нижнее подключение | - |
尺寸图

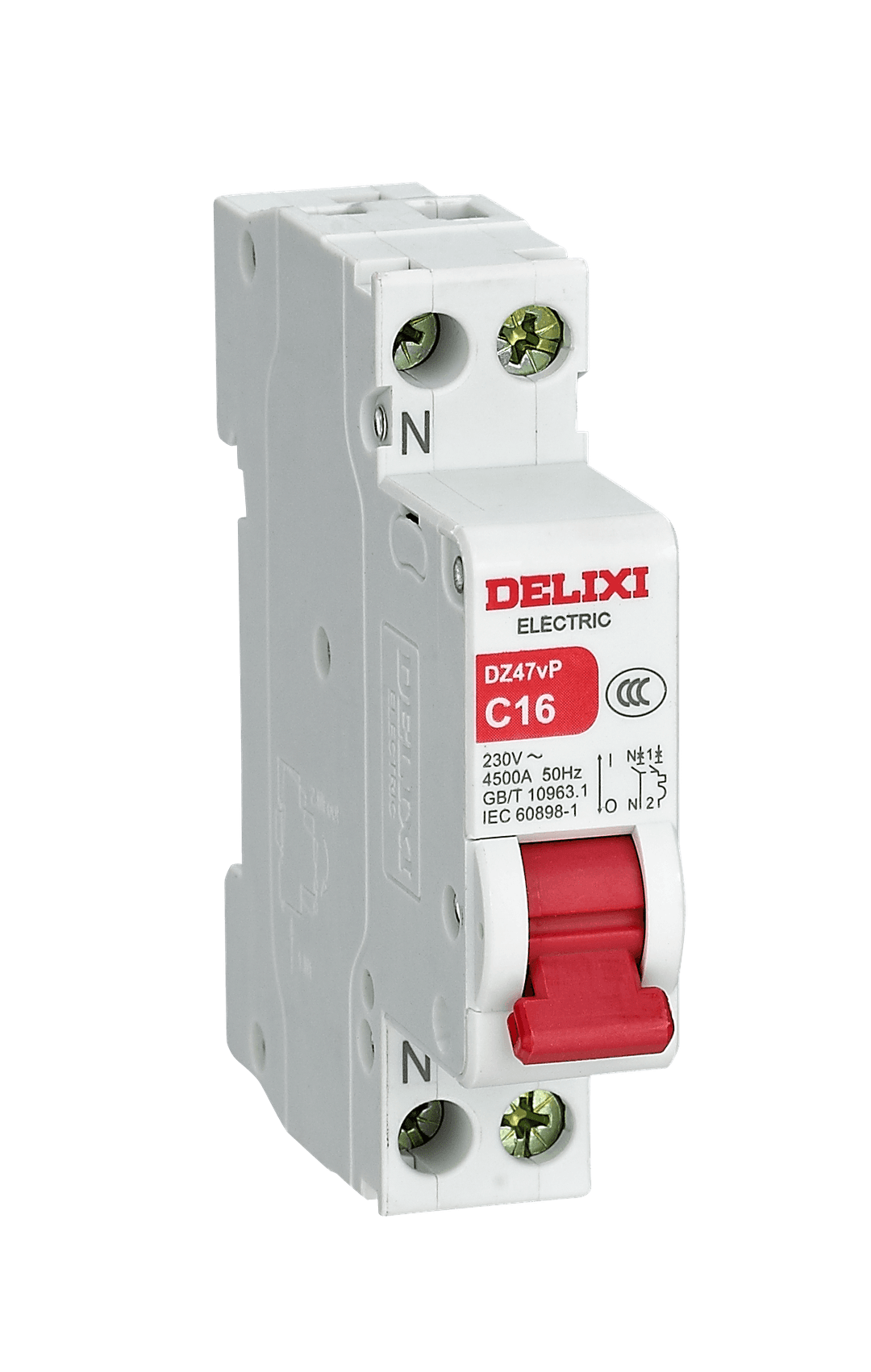

Обзор продукта
Серия DZ47vP представляет собой новое поколение миниатюрных автоматических выключателей, разработанных специально для современных низковольтных систем конечного распределения. Благодаря конструкции 1P+N устройство объединяет защиту фазного проводника и управление нейтральным проводником в одном компактном корпусе, повышая эффективность монтажа и экономию пространства. Автоматический выключатель DZ47vP предназначен для сетей переменного тока частотой 50 Гц с номинальным рабочим напряжением AC 230V. Диапазон номинального тока составляет 6-40A. Устройство обеспечивает надежную защиту электрических линий и оборудования от перегрузок и коротких замыканий, а также выполняет функцию безопасной изоляции при техническом обслуживании. Изделие оснащено тепловым и электромагнитным расцепителем и доступно с различными характеристиками отключения: Характеристика C: применяется для стандартных распределительных цепей, систем освещения и розеточных групп. Диапазон мгновенного срабатывания составляет 5~10In. Характеристика D: предназначена для нагрузок с высоким пусковым током, таких как электродвигатели и трансформаторы. Диапазон мгновенного срабатывания составляет 10~14In. DZ47vP имеет номинальную отключающую способность 4,5kA, обеспечивая надежное отключение токов короткого замыкания. Конструкция предусматривает стандартный монтаж на DIN-рейку 35 мм, возможность подключения сверху и снизу, а также U-образные клеммы для подключения проводников сечением до 16 мм². Выключатель обладает механической износостойкостью до 20000 циклов и электрической износостойкостью до 10000 циклов. Рабочий диапазон температур составляет от -35℃ до +70℃, что обеспечивает стабильную эксплуатацию в различных условиях окружающей среды. Автоматические выключатели DZ47vP широко применяются в жилых распределительных щитах, коммерческих зданиях, промышленных шкафах управления, системах освещения и других низковольтных распределительных установках.
