Характеристики продукта
Обзор продукта

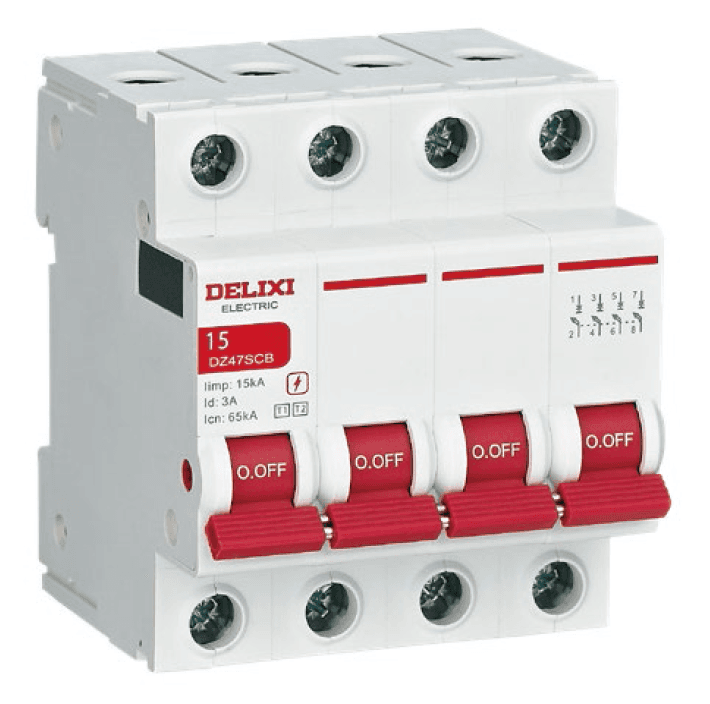

Устройство резервной защиты УЗИП DZ47SCB — это специализированное защитное устройство, предназначенное для резервной защиты устройств защиты от импульсных перенапряжений (SPD) в низковольтных системах электроснабжения.
При повреждении SPD или возникновении аварийного состояния DZ47SCB обеспечивает быстрое отключение тока повреждения, защищая электрические цепи и оборудование и обеспечивая безопасную работу системы электроснабжения.
Изделие соответствует стандарту NB/T 42150 «Специальные защитные устройства для низковольтных устройств защиты от импульсных перенапряжений». Предназначено для систем низковольтного распределения AC 230/400В и поддерживает различные конфигурации: 1P, 2P, 3P и 4P.
Основные функции
- Резервная защита УЗИП (SPD)
- Отключение аварийного тока
- Совместная работа с устройствами защиты от импульсных перенапряжений
Особенности продукта
- Специализированная резервная защита для устройств SPD
- Соответствие стандарту NB/T 42150
- Поддержка испытательных классов I (T1) и II (T2)
- Различные варианты импульсного тока
- Несколько вариантов отключающей способности
- Монтаж на стандартную DIN-рейку
- Компактная конструкция и удобная установка
Области применения
Подходит для:
- Низковольтных систем распределения электроэнергии
- Систем молниезащиты
- Комплексов защиты с устройствами SPD
- Электрических систем промышленных и коммерческих зданий
Технические параметры
| Параметр | Значение | Единица |
|---|---|---|
| Модель продукта | DZ47SCB | - |
| Тип продукта | Устройство резервной защиты УЗИП | - |
| Соответствие стандартам | NB/T 42150 «Специальные защитные устройства для низковольтных УЗИП» | - |
| Номинальное рабочее напряжение (Uo) | AC 230/400 | В |
| Количество полюсов | 1P, 2P, 3P, 4P | - |
| Испытательная категория | Класс I (T1), Класс II (T2) | - |
| Сечение подключения | 2.5~25 | мм² |
| Максимальный момент затяжки | 2.5 | Н·м |
| Индикация рабочего состояния | Индикация положения рукоятки ON/OFF | - |
| Степень защиты | IP20 | - |
| Рабочая температура | -25~+60 | ℃ |
| Температура хранения | -40~+75 (относительная влажность 75%) | ℃ |
| Способ подключения | Верхний ввод, нижний вывод | - |
Выбор изделия
| Параметр | Варианты |
|---|---|
| Серия продукта | DZ47SCB |
| Испытательная категория | Класс I (10/350μs), Класс II (8/20μs) |
| Максимальный импульсный ток (Iimp) | 15кА, 25кА |
| Максимальный ток разряда (Imax) | 20кА, 40кА, 65кА, 80кА, 120кА |
| Отключающая способность | 65кА, 100кА |
| Количество полюсов | 1P, 2P, 3P, 4P |

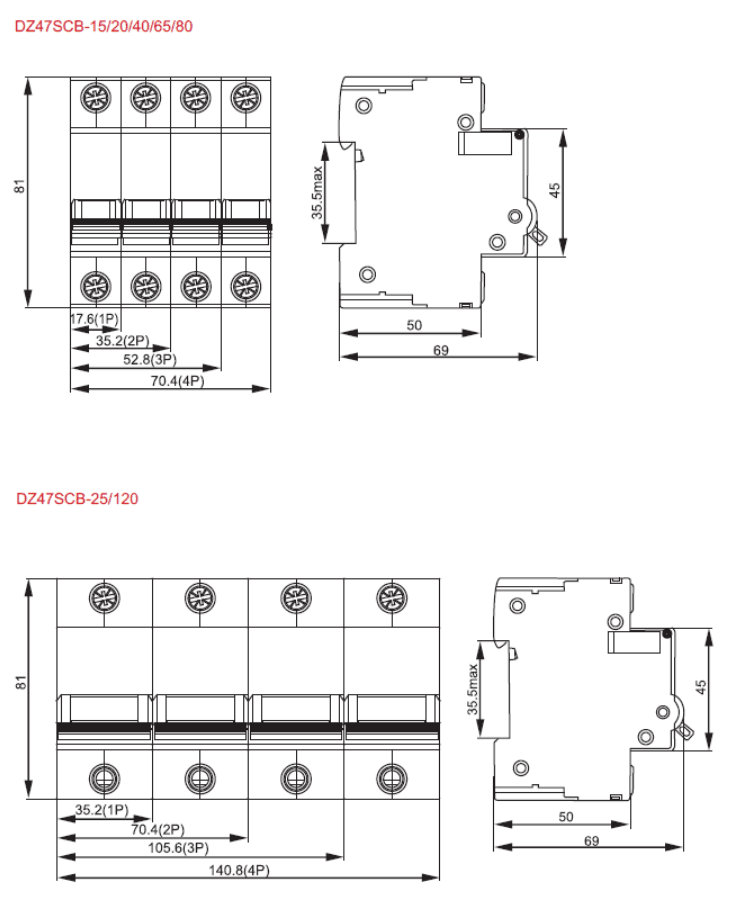

尺寸图
