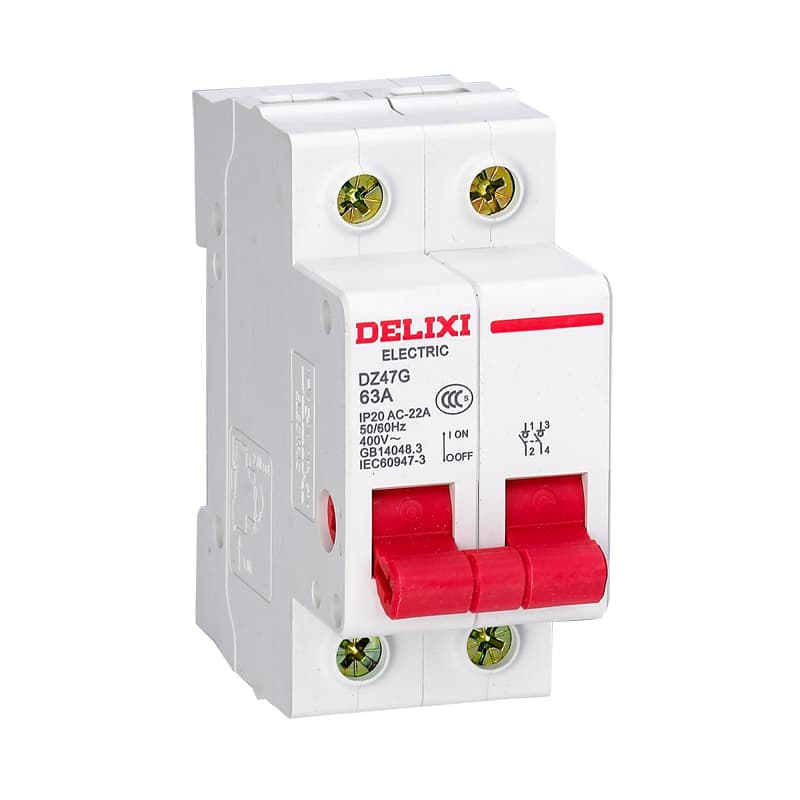

Разъединитель DZ47G

Обзор продукта

Разъединитель DZ47G — это электрическое устройство изоляции и управления, предназначенное для низковольтных систем распределения электроэнергии.

Изделие используется главным образом для изоляции электрических цепей и управления включением/отключением активных и индуктивных нагрузок, обеспечивая безопасную и надежную электрическую изоляцию.

Серия DZ47G предназначена для электрических систем переменного тока 50/60 Гц, поддерживает номинальное рабочее напряжение 230В AC и 400В AC. Доступны различные номинальные токи от 20А до 125А и варианты количества полюсов для различных условий эксплуатации.

Основные функции

• Функция электрической изоляции
• Коммутация активных нагрузок
• Коммутация индуктивных нагрузок

Особенности продукта

• Соответствие стандартам GB/T14048.3 и IEC60947-3
• Сертификация CCC
• Поддержка конфигураций 1P, 2P, 3P и 4P
• Широкий диапазон номинального тока от 20А до 125А
• Возможность установки на DIN-рейку
• Компактная конструкция и удобный монтаж
• Модели 80А-125А поддерживают установку вспомогательных контактов OF

Области применения

Подходит для:

• Промышленных низковольтных систем распределения
• Электроснабжения коммерческих зданий
• Изоляционной защиты шкафов управления
• Изоляции и управления конечным электрическим оборудованием

Технические параметры

Параметр	Значение	Единица
Модель продукта	DZ47G	-
Тип продукта	Разъединитель	-
Соответствие стандартам	GB/T14048.3, IEC60947-3	-
Сертификация	CCC	-
Номинальное рабочее напряжение	1P: 230 AC; 2P/3P/4P: 400 AC	В
Номинальная частота	50/60	Гц
Номинальный ток	20, 25, 32, 40, 63, 80, 100, 125	А
Количество полюсов	1P, 2P, 3P, 4P	-
Категория применения	AC-22A (20А-63А); AC-21B (80А-125А)	-
Кратковременно допустимый ток (Icw)	15Ie 1с (20А-63А); 1500А 1с (80А-125А)	-
Номинальное напряжение изоляции (Ui)	500В (20А-63А); 690В (80А-125А)	В
Номинальное импульсное выдерживаемое напряжение (Uimp)	6	кВ
Испытательное диэлектрическое напряжение	2кВ (50/60Гц, 1 минута)	-
Функция изоляции	Имеется	-
Степень загрязнения	2	-
Электрические и механические аксессуары	Для моделей 80А-125А доступны вспомогательные контакты OF	-
