Введение в продукт

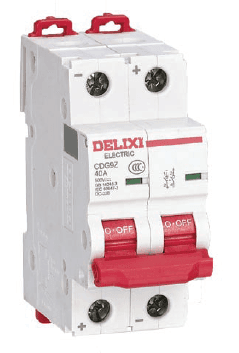

Миниатюрный DC разъединитель серии CDG9Z является специальным коммутационным устройством для систем постоянного тока. Он используется для безопасного отключения и электрической изоляции линий постоянного тока, обеспечивая надежное управление электропитанием оборудования.

Устройство имеет модульную конструкцию и поддерживает установку на стандартную DIN-рейку. Рукоятка оснащена четкой индикацией положения включения и отключения, что позволяет быстро определить состояние цепи при эксплуатации и техническом обслуживании.

Серия CDG9Z выпускается в исполнениях 1P, 2P, 3P и 4P. Диапазон номинальных токов включает 20А, 25А, 32А, 40А, 50А и 63А, а рабочее напряжение поддерживает DC250V, DC500V, DC750V и DC1000V.

---

Основные функции

Функция изоляции цепи постоянного тока

Обеспечивает надежное электрическое разделение DC цепей для безопасного проведения технического обслуживания и ремонта оборудования.

Отключение нагрузки

Поддерживает коммутацию при наличии нагрузки постоянного тока, повышая удобство эксплуатации системы.

Управление включением и отключением

Используется для ручного управления подключением и отключением линий постоянного тока.

Индикация состояния

Рукоятка имеет маркировку положения, обеспечивая визуальное определение состояния разъединителя.

---

Особенности продукта

• Специально разработан для систем постоянного тока.
• Варианты количества полюсов:
  • 1P
  • 2P
  • 3P
  • 4P
• Диапазон номинального тока:
  • 20А
  • 25А
  • 32А
  • 40А
  • 50А
  • 63А
• Варианты рабочего напряжения:
  • DC250V
  • DC500V
  • DC750V
  • DC1000V
• Модульная конструкция с установкой на стандартную DIN-рейку.
• Подходит для фотоэлектрических систем, накопителей энергии и DC распределительных систем.

Сертификация

• RoHS (для соответствующих версий продукции)

---

Области применения

• Фотоэлектрические DC системы распределения
• Системы накопления энергии
• Оборудование зарядки постоянного тока
• Коммуникационные системы питания
• Промышленные системы управления постоянным током
• Защита и изоляция DC оборудования

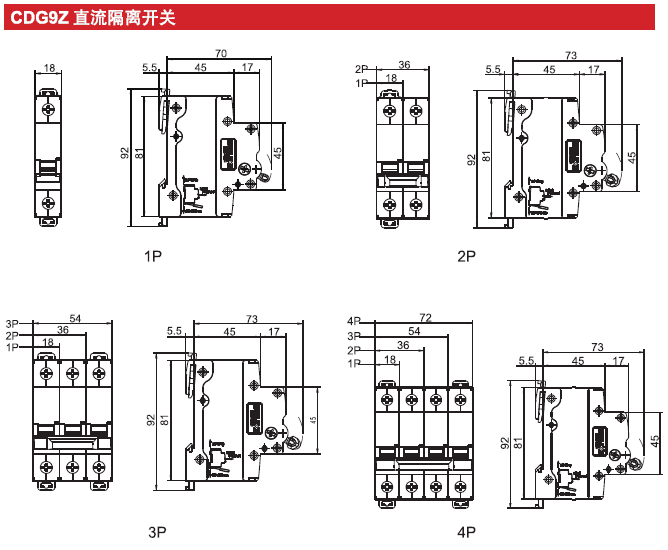

Технические параметры

Параметр	Значение	Единица
Модель продукта	CDG9Z	-
Тип продукта	Миниатюрный DC разъединитель	-
Номинальный ток	20, 25, 32, 40, 50, 63	A
Номинальное рабочее напряжение	DC250, DC500, DC750, DC1000	V
Количество полюсов	1P, 2P, 3P, 4P	-
Функция изоляции	Рукоятка с маркировкой и индикацией разрыва цепи	-
Механическая износостойкость	50000	циклов
Электрическая износостойкость (AC22 cosφ=0.6)	20-32A: 30000; 40-63A: 20000	циклов
Номинальное импульсное выдерживаемое напряжение	6	kV
Категория применения	DC-22A	-
Номинальный кратковременно выдерживаемый ток	12In, 1с	-
Способность включения при коротком замыкании	20In, 0.1с	-
Рабочая температура	-30~+70	℃
Влагостойкость	Класс 2 (55℃, относительная влажность 95%)	-
Тип клемм	Туннельная клемма	-
Максимальное сечение провода	≤50	мм²
Способ установки	Модульная конструкция, стандартная DIN-рейка	-
Фиксация	Верхний и нижний фиксирующие зажимы	-
Момент затяжки	3.5	Н·м
