Характеристики продукта
Основные функции
Функция изоляции цепи
Обеспечивает надежное электрическое разделение цепи при техническом обслуживании и ремонте оборудования.
Функция включения и отключения
Позволяет выполнять ручное управление подключением и отключением электрических нагрузок.
Безопасная электрическая изоляция
Обеспечивает механическое разделение контактов для повышения безопасности эксплуатации электрооборудования.
Модульная установка
Поддерживает монтаж на стандартную DIN-рейку 35 мм, удобную для установки в распределительных шкафах.
Особенности продукта
- Варианты количества полюсов:
- 1P
- 2P
- 3P
- 4P
- Диапазон номинального тока:
- 20А
- 25А
- 32А
- 40А
- 63А
- 80А
- 100А
- 125А
- Соответствует требованиям стандартов низковольтного коммутационного оборудования.
- Для моделей 80А-125А предусмотрена возможность установки вспомогательных контактов OF.
- Доступны исполнения с соответствием требованиям RoHS.
Сертификация
- GB/T14048.3
- IEC60947-3
- CCC
- CE
- RoHS
Области применения
- Низковольтные распределительные щиты
- Промышленные шкафы управления
- Электрические системы зданий
- Изоляция оборудования при техническом обслуживании
- Управление отключением питания
- Коммерческие и жилые системы электроснабжения
Технические параметры
| Параметр | Значение | Единица |
|---|---|---|
| Модель продукта | CDG6i | - |
| Тип продукта | Разъединитель | - |
| Номинальный ток | 20, 25, 32, 40, 63, 80, 100, 125 | A |
| Номинальное рабочее напряжение | 1P: AC230V; 2P/3P/4P: AC400V | V |
| Количество полюсов | 1P, 2P, 3P, 4P | - |
| Номинальное изоляционное напряжение Ui | 20A-63A: 500; 80A-125A: 690 | V |
| Номинальное импульсное выдерживаемое напряжение Uimp | 6 | kV |
| Номинальный кратковременно выдерживаемый ток | 20A-63A: 15Ie, 1с; 80A-125A: 1500A, 1с | A |
| Испытательное напряжение изоляции | 2kV (50/60Hz, 1 мин) | kV |
| Функция изоляции | Есть | - |
| Степень загрязнения | 2 | - |
| Соответствие стандартам | GB/T14048.3, IEC60947-3 | - |
| Механическая износостойкость | 10000 | циклов |
| Электрическая износостойкость | 3000 | циклов |
| Степень защиты (в распределительном шкафу) | IP40 | - |
| Степень защиты (прямой монтаж) | IP20 | - |
| Устойчивость к механическим ударам | 30g, длительность 11мс | - |
| Устойчивость к вибрации | Без значительной вибрации и ударов | - |
| Номинальная температура окружающей среды | 30 | ℃ |
| Рабочая температура | -35~+70 | ℃ |
| Температура хранения | -40~+85 | ℃ |
| Тип клемм | Туннельная клемма | - |
| Максимальное сечение проводника | 50 | мм² |
| Максимальный момент затяжки | 3.5 | Н·м |
| Способ установки | Стандартная DIN-рейка 35 мм | - |
| Направление подключения | Верхнее и нижнее подключение | - |
| Инструмент | Крестовая или плоская отвертка | - |

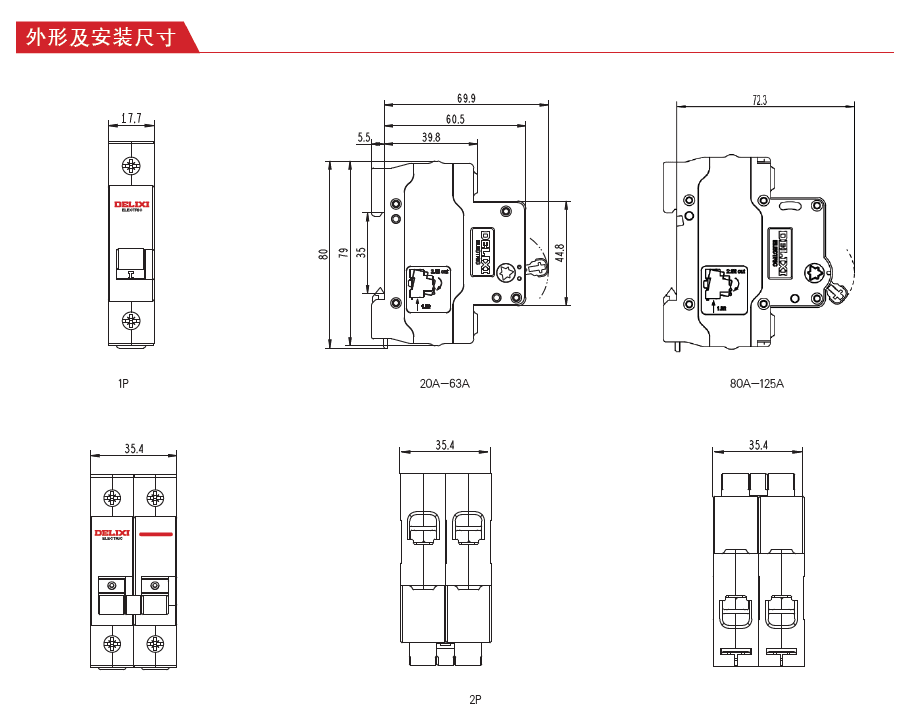

尺寸图
Обзор продукта

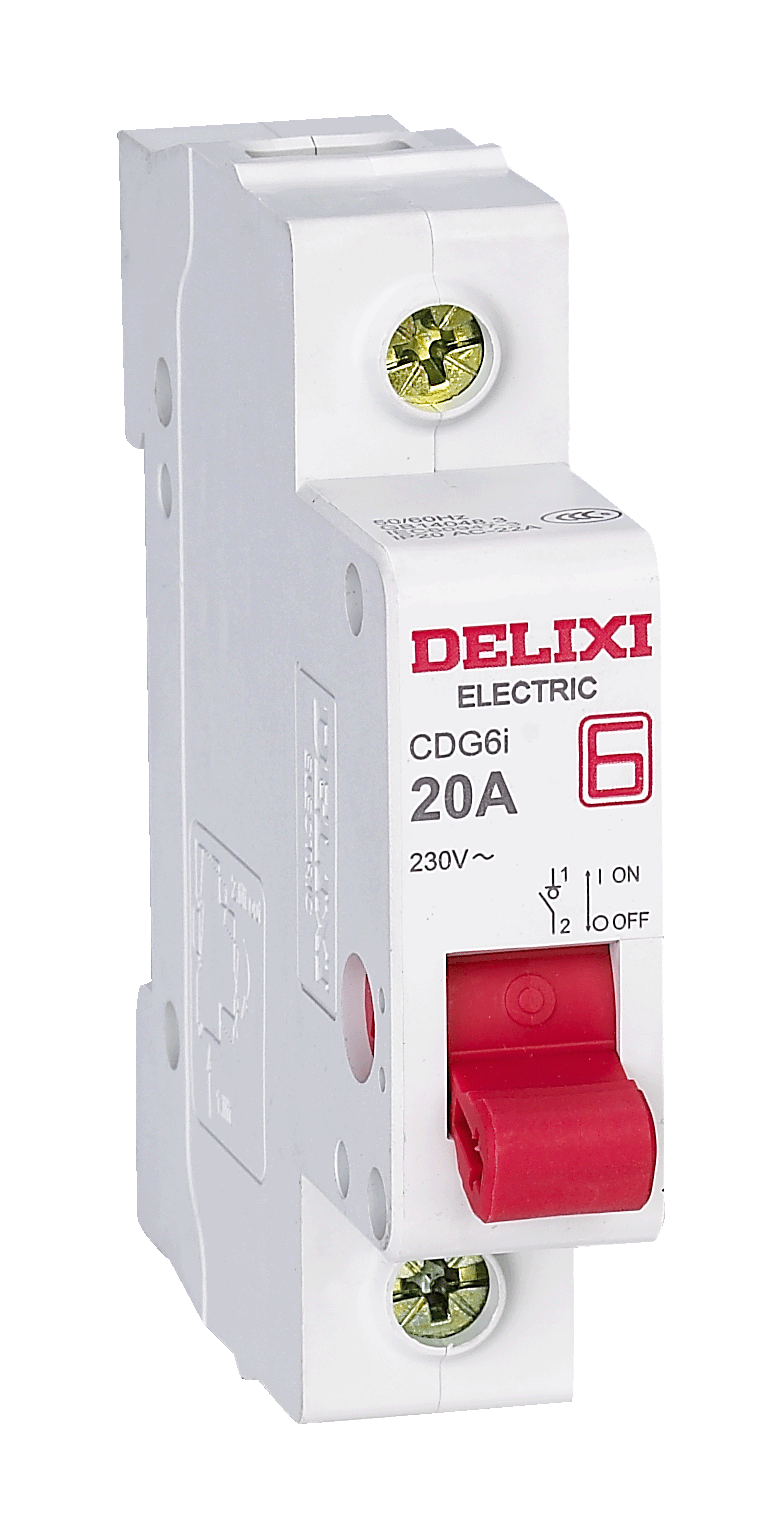

Разъединитель серии CDG6i представляет собой устройство для электрической изоляции низковольтных цепей переменного тока. Он используется для отключения питания, безопасного обслуживания оборудования и управления подключением электрических нагрузок. Благодаря модульной конструкции устройство устанавливается на стандартную DIN-рейку 35 мм и может применяться в распределительных щитах, электрических шкафах управления и терминальных системах распределения электроэнергии. Серия CDG6i выпускается в исполнениях 1P, 2P, 3P и 4P с диапазоном номинальных токов 20А, 25А, 32А, 40А, 63А, 80А, 100А и 125А, что позволяет использовать устройство в различных низковольтных системах.
