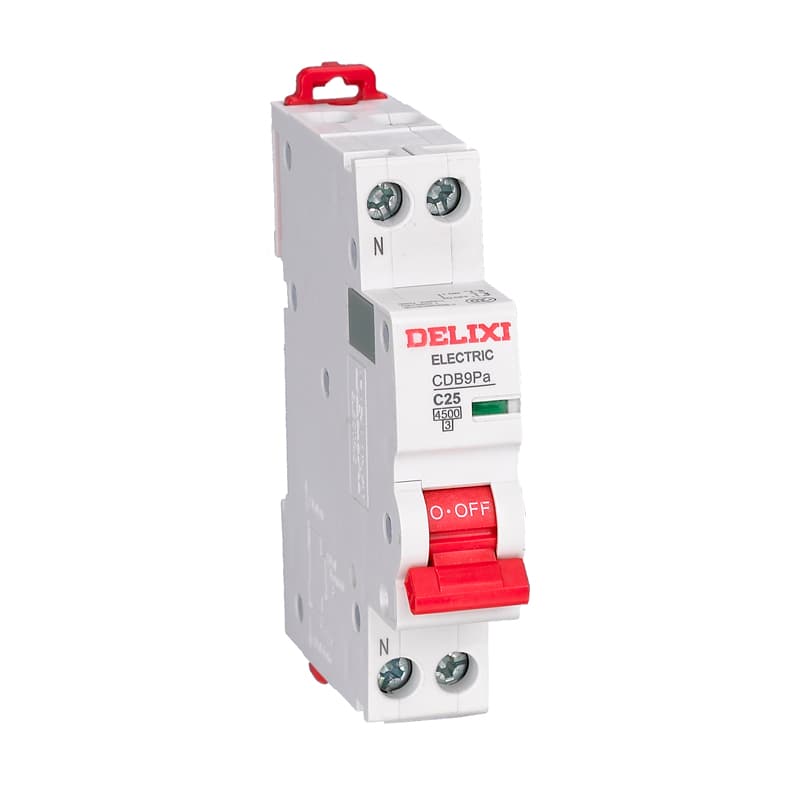

Миниатюрный автоматический выключатель CDB9P фаза + нейтраль

Миниатюрный автоматический выключатель CDB9P фаза + нейтраль

Серия CDB9P представляет собой миниатюрные автоматические выключатели с защитой фазного и нейтрального проводников, предназначенные для низковольтных систем конечного распределения электроэнергии в жилых зданиях, инфраструктурных проектах и гражданских объектах.

Благодаря конструкции 1P+N устройство обеспечивает одновременную защиту фазного и нейтрального проводников. Выключатель объединяет функции защиты от перегрузки, защиты от короткого замыкания, управления и электрической изоляции, повышая безопасность и надёжность электрической системы.

Серия CDB9P имеет номинальное рабочее напряжение 230VAC, диапазон номинального тока от 6A до 40A и отключающую способность до 4.5/6kA, обеспечивая защиту различных типов конечных нагрузок.

Выключатель использует технологию теплового и электромагнитного расцепления и поддерживает характеристику отключения C-типа, что делает его подходящим для стандартных нагрузок и распределительных цепей. Механизм быстрого включения снижает влияние электрической дуги на контакты, повышая срок службы и стабильность работы.

Благодаря модульной конструкции устройство легко устанавливается на стандартную DIN-рейку. Выключатель поддерживает верхнее и нижнее подключение, оснащён туннельными клеммами и позволяет подключать проводники сечением до 16 мм².

Серия CDB9P поддерживает различные аксессуары, включая вспомогательные контакты OF, сигнальные контакты SD, независимый расцепитель MX+OF, расцепитель максимального напряжения и расцепитель минимального напряжения.

Основные особенности

• Компактная конструкция 1P+N для защиты фазного и нейтрального проводников
• Защита от перегрузки и короткого замыкания
• Функция электрической изоляции
• Подходит для жилых зданий и инфраструктурных объектов
• Диапазон номинального тока 6A~40A
• Отключающая способность до 6kA
• Характеристика отключения C-типа для стандартных нагрузок
• Монтаж на стандартную DIN-рейку
• Поддержка дополнительных аксессуаров

Области применения

• Жилые системы распределения электроэнергии
• Электрические системы коммерческих зданий
• Инфраструктурные проекты
• Конечные распределительные щиты
• Низковольтные системы защиты

Технические параметры

Параметр	Значение	Единица
Серия изделия	CDB9P	-
Тип изделия	Автоматический выключатель фаза + нейтраль	-
Количество полюсов	1P+N	-
Номинальное рабочее напряжение Ue	230	VAC
Номинальный ток In	6, 10, 16, 20, 25, 32, 40	A
Номинальный ток корпуса	40	A
Номинальная частота	50/60	Hz
Отключающая способность	4.5/6	kA
Функция изоляции	Индикация полного отключения	-
Функция быстрого включения	Обеспечивает надёжную работу нейтральных нагрузок и увеличивает электрический ресурс	-
Механическая износостойкость	20000	циклов
Электрическая износостойкость	4000	циклов

Условия эксплуатации

Параметр	Значение	Единица
Рабочая температура	-30~70	°C
Высота установки	≤2000	м
Влагоустойчивость	Категория 2 (55°C, относительная влажность 95%)	-
Условия применения	Места без значительной вибрации и ударов	-

Характеристики подключения

Параметр	Значение	Единица
Тип клеммы	Туннельная клемма	-
Направление подключения	Верхнее и нижнее подключение	-
Максимальное сечение проводника	≤16	мм²

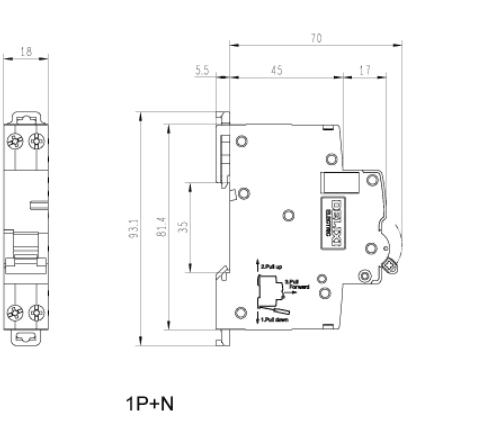

Монтажные характеристики

Параметр	Значение	Единица
Способ установки	Модульная конструкция, монтаж на DIN-рейку	-
Размер DIN-рейки	35 мм	-
Фиксация	Верхний и нижний фиксирующие зажимы	-
Момент затяжки	1.5	Н·м

Защита и сертификация

Параметр	Описание
Степень защиты	IP20
Соответствие стандартам	GB 10963.1, IEC/EN 60898-1
Сертификация	CCC, CE, CB, TUV

Характеристика срабатывания

Тип	Характеристика
Кривая C	Диапазон мгновенного срабатывания 5~10In
