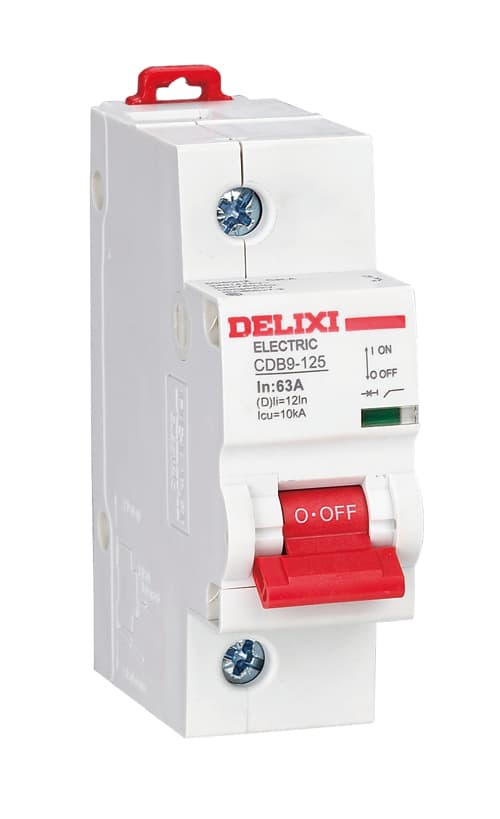

Высокоточный миниатюрный автоматический выключатель CDB9-125

Высокоточный миниатюрный автоматический выключатель CDB9-125

Серия CDB9-125 представляет собой высокоточные автоматические выключатели, разработанные для промышленного оборудования, OEM-применений и низковольтных систем распределения электроэнергии.

Устройство обеспечивает защиту от перегрузки, короткого замыкания, функции управления и электрической изоляции, эффективно защищая электрические цепи и оборудование от повреждений, вызванных перегрузками и токами короткого замыкания.

Серия CDB9-125 поддерживает номинальные токи 63A, 80A, 100A и 125A, выпускается в исполнениях с количеством полюсов 1P, 2P, 3P и 4P. Номинальное рабочее напряжение составляет 230/400VAC, отключающая способность достигает 10kA, что обеспечивает надёжную защиту в промышленных системах.

Автоматический выключатель использует технологию теплового и электромагнитного расцепления и поддерживает характеристики отключения C и D. Кривая C предназначена для стандартных нагрузок и распределительных цепей, а кривая D применяется для оборудования с высокими пусковыми токами.

Благодаря модульной конструкции устройство удобно устанавливается на стандартную DIN-рейку. Выключатель оснащён туннельными клеммами с максимальным сечением подключения до 50 мм² и поддерживает различные аксессуары, включая вспомогательные контакты OF/SD, независимый расцепитель MX+OF, расцепитель максимального напряжения и минимального напряжения.

Серия CDB9-125 широко применяется в промышленных шкафах управления, механическом оборудовании, системах распределения электроэнергии и OEM-комплектных установках.

Основные особенности

• Защита от перегрузки, короткого замыкания, управление и функция изоляции
• Высокоточная конструкция с номинальным током до 125A
• Доступны исполнения 1P, 2P, 3P и 4P
• Отключающая способность до 10kA
• Поддержка характеристик отключения C и D
• Модульная конструкция для установки на DIN-рейку
• Поддержка дополнительных аксессуаров
• Подходит для промышленного оборудования и OEM-применений

Области применения

• Промышленные шкафы управления
• Автоматизированное оборудование
• Защита электропитания механического оборудования
• OEM-комплектные установки
• Низковольтные промышленные системы распределения

Технические параметры

Параметр	Значение	Единица
Серия изделия	CDB9-125	-
Тип изделия	Высокоточный автоматический выключатель	-
Номинальный ток In	63, 80, 100, 125	A
Номинальный ток корпуса	125	A
Количество полюсов	1P, 2P, 3P, 4P	-
Характеристика отключения	Тип C, Тип D	-
Номинальное рабочее напряжение Ue	230/400 AC	V
Номинальное импульсное выдерживаемое напряжение Uimp	6	kV
Отключающая способность	10	kA
Номинальная частота	50/60	Hz
Механическая износостойкость	20000	циклов
Электрическая износостойкость	10000	циклов

Условия эксплуатации

Параметр	Значение	Единица
Рабочая температура	-30~70	°C
Высота установки	≤2000	м
Влагоустойчивость	Категория 2 (55°C, относительная влажность 95%)	-
Условия применения	Места без значительной вибрации и ударов	-

Характеристики подключения

Параметр	Значение	Единица
Тип клеммы	Туннельная клемма	-
Максимальное сечение подключения	≤50	мм²

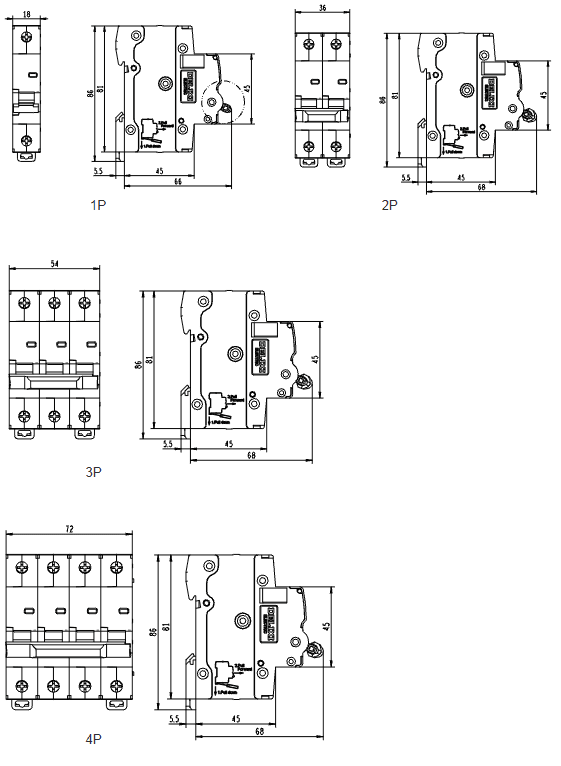

Монтажные характеристики

Параметр	Значение	Единица
Способ установки	Модульная конструкция, монтаж на стандартную DIN-рейку	-
Момент затяжки	3.5	Н·м
Степень защиты	IP20	-

Совместимые аксессуары

Аксессуар	Функция
OF/SD	Вспомогательный контакт и сигнальный контакт (устанавливаются слева от выключателя)
MX+OF	Независимый расцепитель + вспомогательный контакт (устанавливаются справа от выключателя)
Расцепитель максимального напряжения	Защита от перенапряжения
Расцепитель минимального напряжения	Защита от пониженного напряжения

Стандарты и сертификация

Параметр	Описание
Соответствие стандартам	IEC/EN 60947-2, GB 14048.2
Сертификация	CCC, CE, CB, SEMKO

Характеристики срабатывания

Тип	Характеристика
Кривая C	Для стандартных нагрузок и распределительных цепей, мгновенное срабатывание 5~10In
Кривая D	Для нагрузок с высоким пусковым током, мгновенное срабатывание 10~14In
