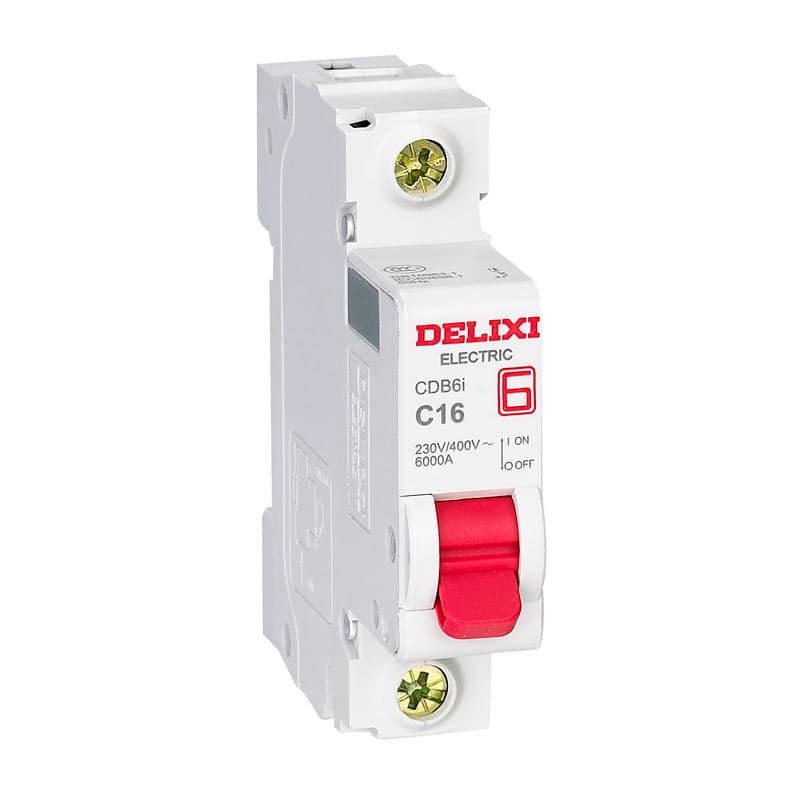

Стандартный миниатюрный автоматический выключатель CDB6iTC
Серия CDB6iTC представляет собой надёжные миниатюрные автоматические выключатели, разработанные для низковольтных систем распределения переменного и постоянного тока. Устройство обеспечивает защиту электрических цепей от перегрузки, короткого замыкания и выполняет функцию безопасной электрической изоляции.
Выключатель поддерживает различные варианты рабочего напряжения. Версия 1P применяется в системах AC230/400V и DC60V, версия 1P+N предназначена для систем AC230V, а исполнения 2P, 3P, 3P+N и 4P используются в системах AC400V.
Серия CDB6iTC имеет широкий диапазон номинального тока от 1A до 63A и выпускается в различных конфигурациях полюсов: 1P, 1P+N, 2P, 3P, 3P+N и 4P, обеспечивая гибкий выбор для различных схем распределения электроэнергии.
В выключателях применяется технология теплового и электромагнитного расцепления с характеристиками отключения B, C и D, что позволяет использовать оборудование для защиты осветительных линий, стандартных нагрузок и устройств с повышенными пусковыми токами.
Благодаря компактной конструкции автоматический выключатель устанавливается на стандартную DIN-рейку 35 мм. Устройство оснащено U-образными клеммами, поддерживает верхнее и нижнее подключение, а максимальное сечение подключаемого проводника составляет 25 мм².
Серия CDB6iTC широко применяется в жилых распределительных щитах, коммерческих электрических системах, промышленных шкафах управления, системах постоянного управления и низковольтных системах конечной защиты.
Основные особенности
- Защита от перегрузки, короткого замыкания и функция электрической изоляции
- Поддержка систем переменного и постоянного тока
- Диапазон номинального тока от 1A до 63A
- Различные варианты количества полюсов
- Поддержка характеристик отключения B, C и D
- Монтаж на стандартную DIN-рейку 35 мм
- Возможность верхнего и нижнего подключения
- Поддержка электрических и механических аксессуаров
- Компактная конструкция и удобство установки
Области применения
- Жилые низковольтные системы распределения
- Электрические системы коммерческих зданий
- Промышленные шкафы управления
- Системы постоянного управляющего питания
- Системы конечной защиты низкого напряжения
Технические параметры
| Параметр | Значение | Единица |
|---|---|---|
| Серия изделия | CDB6iTC | - |
| Тип изделия | Стандартный миниатюрный автоматический выключатель | - |
| Номинальное рабочее напряжение Ue | 1P: AC230/400, DC60; 1P+N: AC230; 2P/3P/3P+N/4P: AC400 | V |
| Номинальный ток In | 1~63 | A |
| Номинальная частота | 50/60 | Hz |
| Количество полюсов | 1P, 1P+N, 2P, 3P, 3P+N, 4P | - |
| Отключающая способность | 6 | kA |
| Номинальное напряжение изоляции Ui | 500 | V |
| Максимальное рабочее напряжение Ubmax | 1P/1P+N: AC230/400; 2P/3P/4P/3P+N: AC400; 1P: DC60; 2P: DC125 | V |
| Номинальная отключающая способность Icn | 6 | kA |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4 | kV |
| Испытательное диэлектрическое напряжение | 2kV (50/60Hz, 1 минута) | - |
| Категория применения | A | - |
| Функция изоляции | Есть | - |
| Степень загрязнения | 2 | - |
| Тип расцепления | Тепловой и электромагнитный расцепитель | - |
| Стандарт изделия | GB/T 14048.2 | - |
| Сертификация | CCC, CE, RoHS | - |
Характеристики срабатывания
| Тип | Характеристика |
|---|---|
| Кривая B | AC: 4In, DC: 5In |
| Кривая C | AC: 8In, DC: 10In |
| Кривая D | AC: 12In, DC: 15In |
Механические характеристики
| Параметр | Значение | Единица |
|---|---|---|
| Цвет рукоятки | Красный | - |
| Индикация ON/OFF | Индикация положения включения/выключения | - |
| Механическая износостойкость | 20000 | циклов |
| Электрическая износостойкость | 10000 | циклов |
| Степень защиты | IP40 в распределительном щите; IP20 при прямой установке | - |
| Ударопрочность | 30g, 3 удара, длительность 11 мс | - |
| Виброустойчивость | IEC/EN 60068-2-6 | - |
| Влагоустойчивость | Категория 2, цикл 28 дней | - |
| Базовая температура окружающей среды | 30 | °C |
| Рабочая температура | -35~70 | °C |
| Температура хранения | -40~70 | °C |
Монтажные характеристики
| Параметр | Значение | Единица |
|---|---|---|
| Тип клеммы | U-образная клемма | - |
| Максимальное сечение подключения | 25 | мм² |
| Максимальный момент затяжки | 2.5 | Н·м |
| Инструмент | Крестовая или плоская отвёртка | - |
| Способ установки | Монтаж на стандартную DIN-рейку 35 мм | - |
| Направление подключения | Верхнее и нижнее подключение | - |

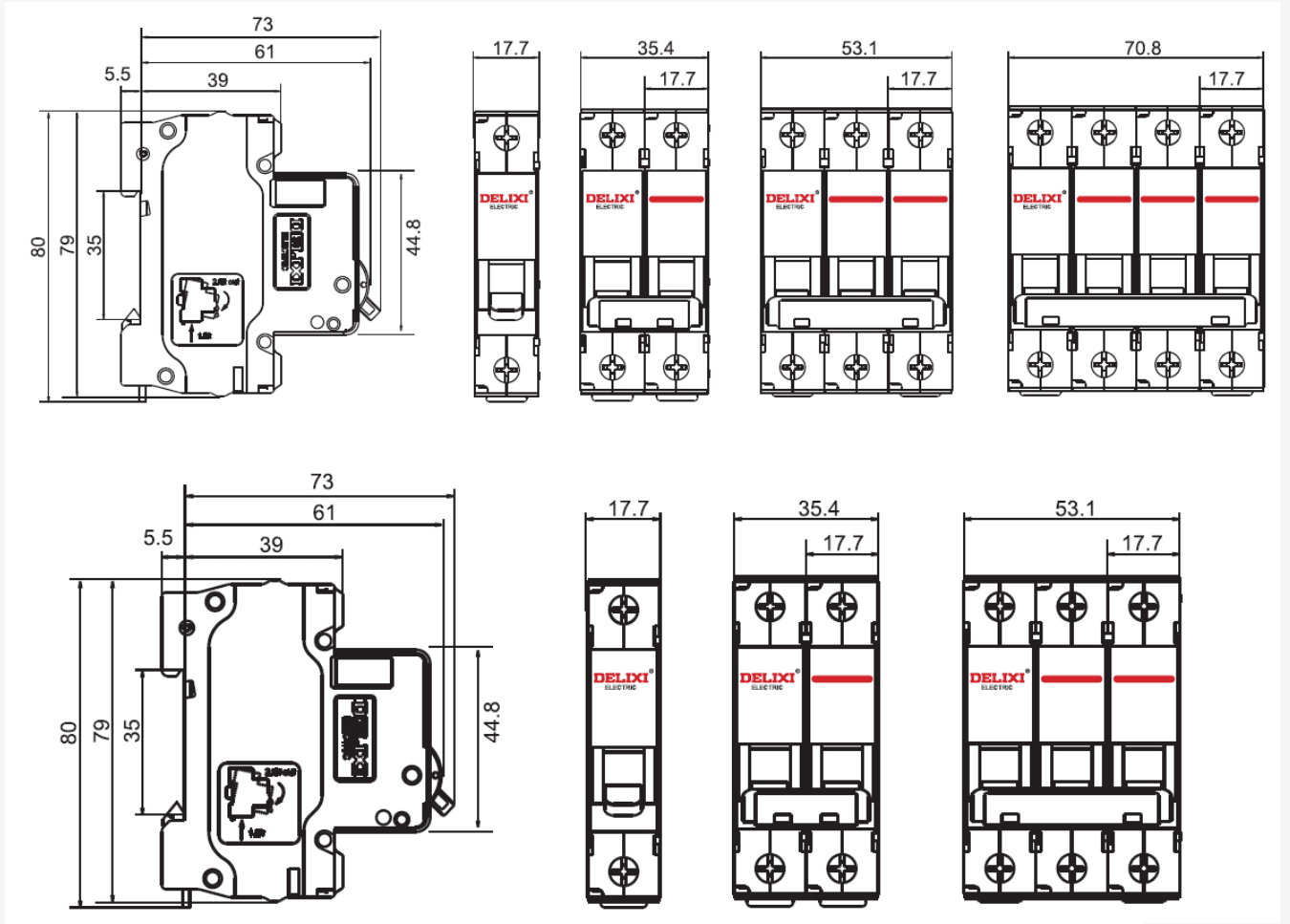

尺寸图
