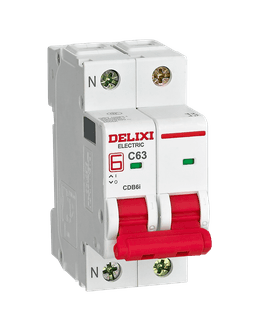

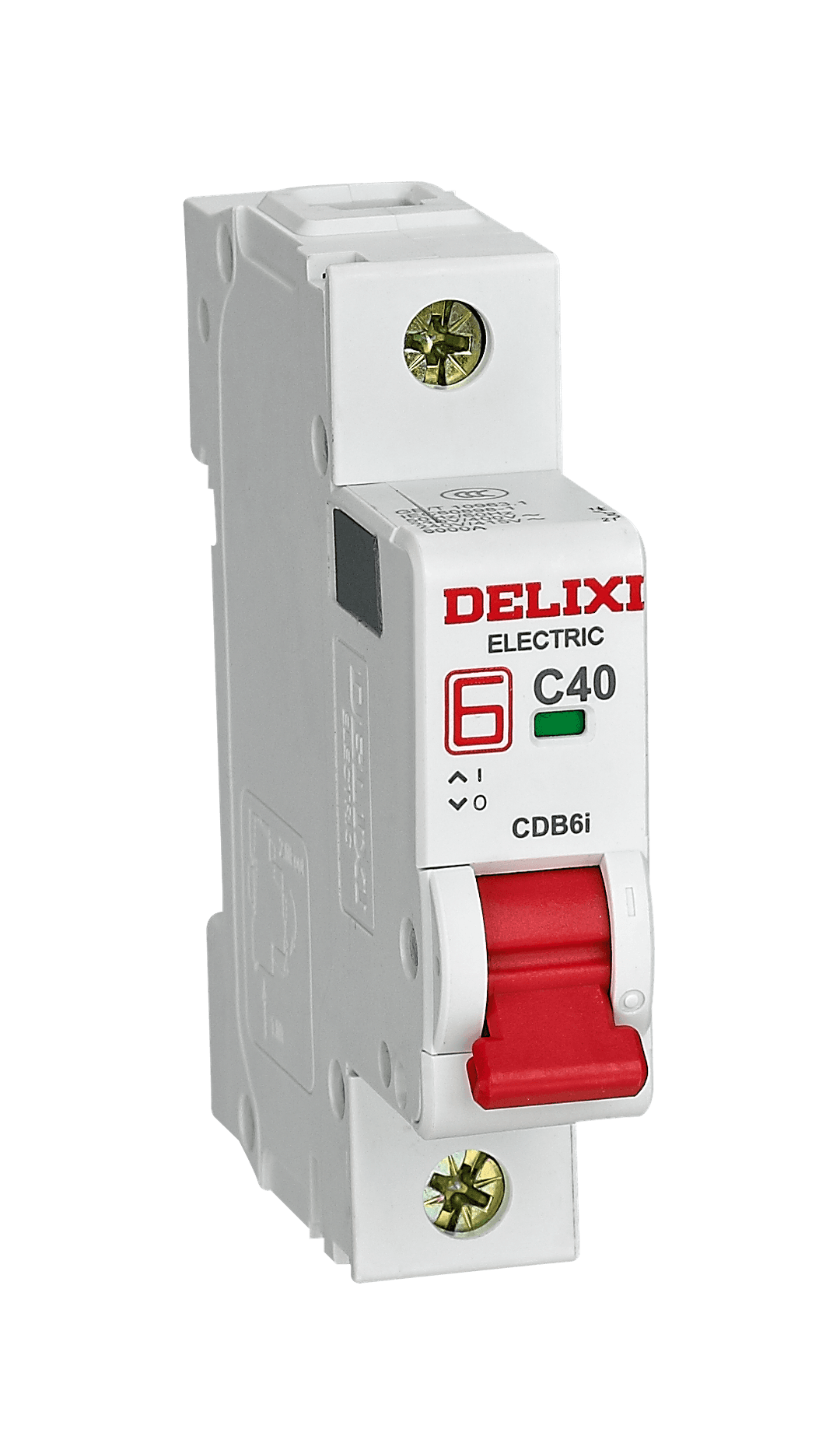

Стандартный миниатюрный автоматический выключатель CDB6i

Стандартный миниатюрный автоматический выключатель CDB6i

Серия CDB6i представляет собой высокопроизводительные миниатюрные автоматические выключатели, разработанные для систем низковольтного распределения переменного тока. Устройства обеспечивают защиту электрических цепей от перегрузки, короткого замыкания и функцию безопасного отключения.

Выключатели предназначены для электрических систем с напряжением AC230/400V, AC240/415V и AC400/415V. Диапазон номинального тока составляет от 1A до 63A. Доступны различные варианты исполнения: 1P, 1P+N, 2P, 3P, 3P+N и 4P, что позволяет применять оборудование в различных схемах распределения электроэнергии.

CDB6i использует технологию теплового и электромагнитного расцепления и поддерживает различные характеристики срабатывания B, C и D. Это позволяет применять автоматические выключатели для защиты осветительных линий, стандартных нагрузок и оборудования с высокими пусковыми токами.

Благодаря компактной конструкции, стабильным характеристикам и удобству монтажа выключатели устанавливаются на стандартную DIN-рейку 35 мм и поддерживают подключение как сверху, так и снизу. Для расширения функциональности доступны различные электрические и механические аксессуары.

Серия CDB6i широко применяется в жилых зданиях, коммерческих объектах, промышленных шкафах управления, распределительных коробках и системах конечной защиты электрооборудования.

Изделие соответствует требованиям стандартов GB/T 10963.1 и IEC/EN 60898-1, а также соответствует требованиям сертификаций CCC, CE и экологического стандарта RoHS.

Основные особенности

• Защита от перегрузки, короткого замыкания и функция электрической изоляции
• Широкий диапазон номинального тока от 1A до 63A
• Различные варианты количества полюсов
• Характеристики отключения B, C и D
• Монтаж на стандартную DIN-рейку 35 мм
• Возможность верхнего и нижнего подключения
• Компактная конструкция и удобная установка
• Поддержка электрических и механических аксессуаров

Области применения

• Системы распределения электроэнергии в жилых зданиях
• Электрические системы коммерческих зданий
• Промышленные шкафы управления
• Распределительные щиты
• Системы защиты конечных потребителей низкого напряжения

Технические параметры

Параметр	Значение	Единица
Серия изделия	CDB6i	-
Тип изделия	Стандартный миниатюрный автоматический выключатель	-
Номинальное рабочее напряжение Ue	AC230/400, AC240/415, AC400/415	V
Номинальный ток In	1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63	A
Номинальная частота	50/60	Hz
Количество полюсов	1P, 1P+N, 2P, 3P, 3P+N, 4P	-
Отключающая способность	6, 10	kA
Характеристика расцепления	B, C, D	-
Номинальное напряжение изоляции Ui	500	V
Номинальная отключающая способность Icn	6/10	kA
Номинальное импульсное выдерживаемое напряжение Uimp	4	kV
Испытательное диэлектрическое напряжение	2kV (45~65Hz, 1 минута)	-
Функция изоляции	Есть	-
Степень загрязнения	2	-
Тип расцепления	Тепловой и электромагнитный расцепитель	-
Степень защиты	IP20 (устройство) / IP40 (в распределительном щите)	-

Механические характеристики

Параметр	Значение	Единица
Цвет рукоятки	Красный	-
Индикация ON/OFF	Индикация включения/выключения	-
Механическая износостойкость	20000	циклов
Электрическая износостойкость	12000	циклов
Ударопрочность	30g, 3 раза по направлениям X/Y/Z, длительность 11 мс	-
Виброустойчивость	Соответствует IEC/EN 60068-2-6	-
Влагоустойчивость	Категория 2, цикл 28 дней	-
Базовая температура окружающей среды	30	°C
Рабочая температура	-35~70	°C
Температура хранения	-40~85	°C

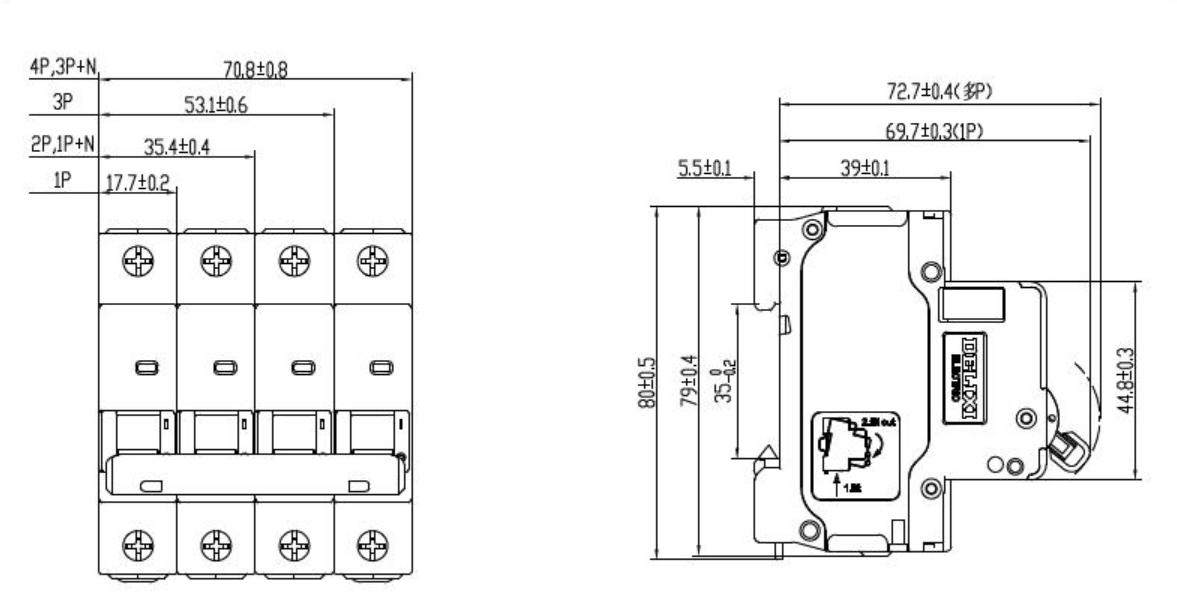

Монтажные характеристики

Параметр	Значение	Единица
Способ установки	Монтаж на стандартную DIN-рейку 35 мм	-
Тип клеммы	U-образная клемма	-
Максимальное сечение подключения	25	мм²
Максимальный момент затяжки	2.5	Н·м
Направление подключения	Верхнее и нижнее подключение	-
Направление монтажа	Гибкая установка	-

Характеристики срабатывания

Тип	Характеристика
Кривая B	3In~5In
Кривая C	5In~10In
Кривая D	10In~14In
