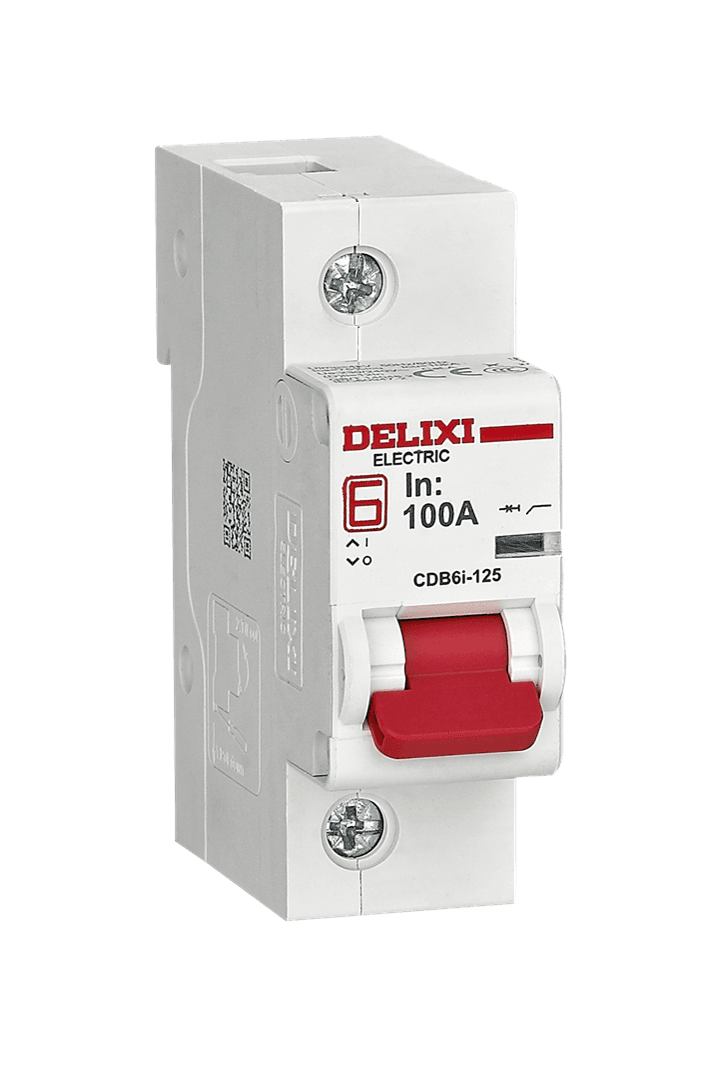

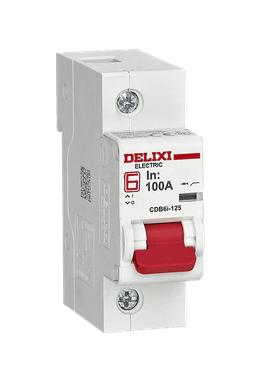

Автоматический выключатель в литом корпусе CDB6i-125

Автоматический выключатель в литом корпусе CDB6i-125

Серия CDB6i-125 представляет собой высокопроизводительные автоматические выключатели в литом корпусе, разработанные для низковольтных систем распределения переменного тока. Устройство широко применяется в промышленном оборудовании, системах электроснабжения зданий и электрических шкафах управления.

Выключатель объединяет функции защиты от перегрузки, защиты от короткого замыкания, управления и электрической изоляции, эффективно предотвращая повреждения электрических цепей и оборудования при возникновении аварийных режимов.

Серия CDB6i-125 поддерживает номинальные токи 63A, 80A, 100A и 125A, а также исполнения с количеством полюсов 1P, 2P, 3P и 4P. Номинальное рабочее напряжение составляет 230/240VAC для однополюсных устройств и 400/415VAC для многополюсных исполнений.

Автоматический выключатель использует технологию теплового и электромагнитного расцепления и поддерживает характеристики отключения C и D:

• Кривая C предназначена для защиты стандартных нагрузок и распределительных цепей.
• Кривая D применяется для защиты двигателей и оборудования с высоким пусковым током.

Благодаря модульной конструкции устройство легко устанавливается на стандартную DIN-рейку 35 мм. Выключатель оснащён U-образными клеммами с максимальным сечением подключения 50 мм² и поддерживает различные аксессуары, включая вспомогательные контакты OF, сигнальные контакты SD, независимый расцепитель MX+OF, расцепитель максимального напряжения и минимального напряжения.

Серия CDB6i-125 широко применяется в промышленных шкафах управления, механическом оборудовании, низковольтных системах распределения, электрических системах зданий и OEM-комплектных установках.

Основные особенности

• Защита от перегрузки, короткого замыкания, управление и функция изоляции
• Поддержка больших токов от 63A до 125A
• Исполнения 1P, 2P, 3P и 4P
• Поддержка характеристик отключения C и D
• Отключающая способность до 10kA
• Модульная конструкция с монтажом на DIN-рейку
• Поддержка различных электрических аксессуаров
• Подходит для промышленных и низковольтных систем распределения

Области применения

• Промышленные системы распределения электроэнергии
• Автоматизированное оборудование
• Электрические шкафы управления
• Низковольтные системы распределения зданий
• OEM-комплектное оборудование

Технические параметры

Параметр	Значение	Единица
Серия изделия	CDB6i-125	-
Тип изделия	Автоматический выключатель в литом корпусе	-
Номинальный ток In	63, 80, 100, 125	A
Количество полюсов	1P, 2P, 3P, 4P	-
Номинальное рабочее напряжение Ue	1P: 230/240 AC; 2P, 3P, 3P+N, 4P: 400/415 AC	V
Номинальное напряжение изоляции Ui	500	V
Номинальная отключающая способность Icn	10	kA
Номинальное импульсное выдерживаемое напряжение Uimp	4	kV
Испытательное диэлектрическое напряжение	2kV (50Hz, 1 минута)	-
Категория применения	A	-
Функция изоляции	Есть	-
Степень загрязнения	2	-
Тип расцепления	Тепловой и электромагнитный расцепитель	-
Характеристика отключения	Кривая C, Кривая D	-
Стандарт изделия	IEC/EN 60947-2, GB/T 14048.2	-
Сертификация	CCC, CE, CB, SEMKO	-

Характеристики срабатывания

Тип	Характеристика
Кривая C	Для стандартных нагрузок и распределительных цепей, мгновенное срабатывание 5~10In
Кривая D	Для двигателей и нагрузок с высоким пусковым током, мгновенное срабатывание 10~14In

Механические характеристики

Параметр	Значение	Единица
Цвет рукоятки	Красный	-
Индикация положения контактов	Красный индикатор состояния ВКЛ/ВЫКЛ	-
Механическая износостойкость	20000	циклов
Электрическая износостойкость	6000 (In≤100A); 4000 (In>100A)	циклов
Степень защиты	IP40 внутри распределительного щита; IP20 при прямой установке	-
Ударопрочность	30g, 3 удара, длительность 11 мс	-
Виброустойчивость	IEC/EN 60068-2-6	-
Влагоустойчивость	Категория 2, цикл 28 дней	-
Базовая температура окружающей среды	30	°C
Рабочая температура	-35~70	°C
Температура хранения	-40~85	°C

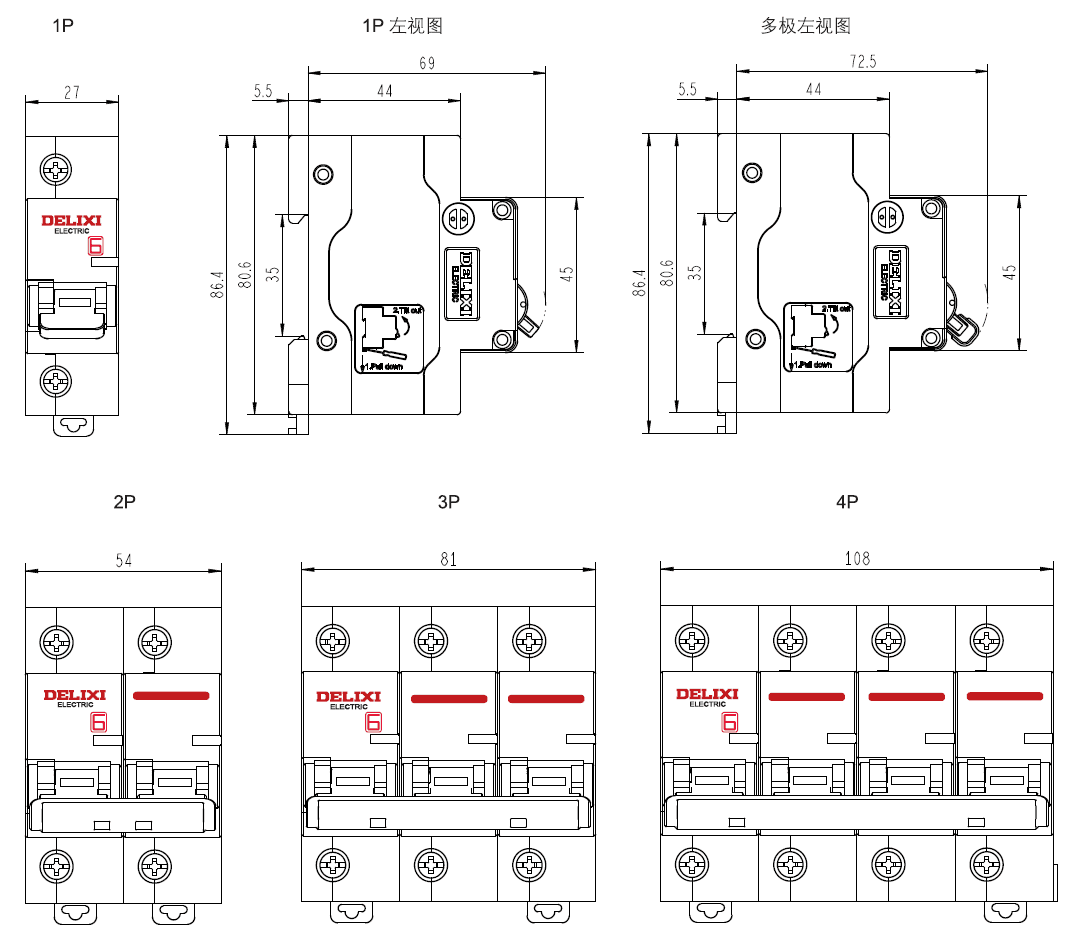

Монтажные характеристики

Параметр	Значение	Единица
Тип клеммы	U-образная клемма	-
Максимальное сечение подключения	50	мм²
Максимальный момент затяжки	3.5	Н·м
Способ установки	Стандартная DIN-рейка 35 мм	-
Направление подключения	Верхний ввод, нижний вывод	-
Инструмент	Крестовая или плоская отвёртка	-

Совместимые аксессуары

Аксессуар	Функция
OF	Вспомогательный контакт
SD	Сигнальный контакт
MX+OF	Независимый расцепитель + вспомогательный контакт
Расцепитель максимального напряжения	Защита от перенапряжения
Расцепитель минимального напряжения	Защита от пониженного напряжения
